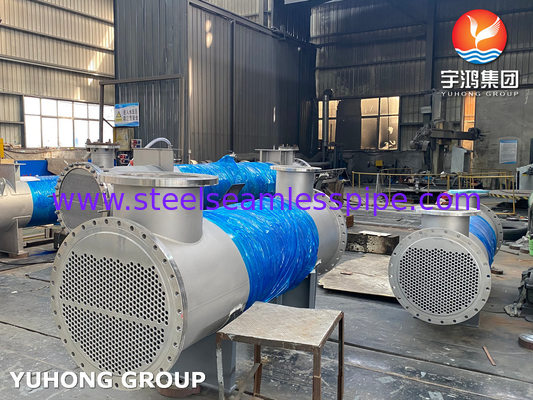

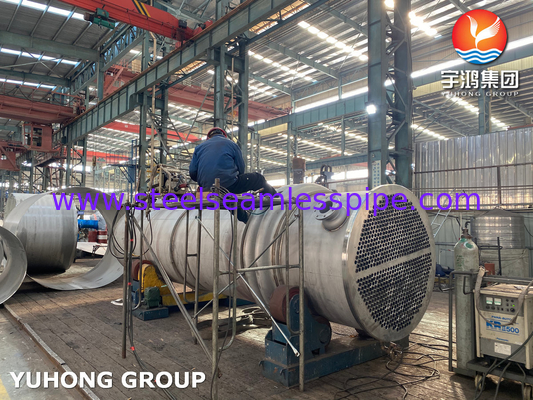

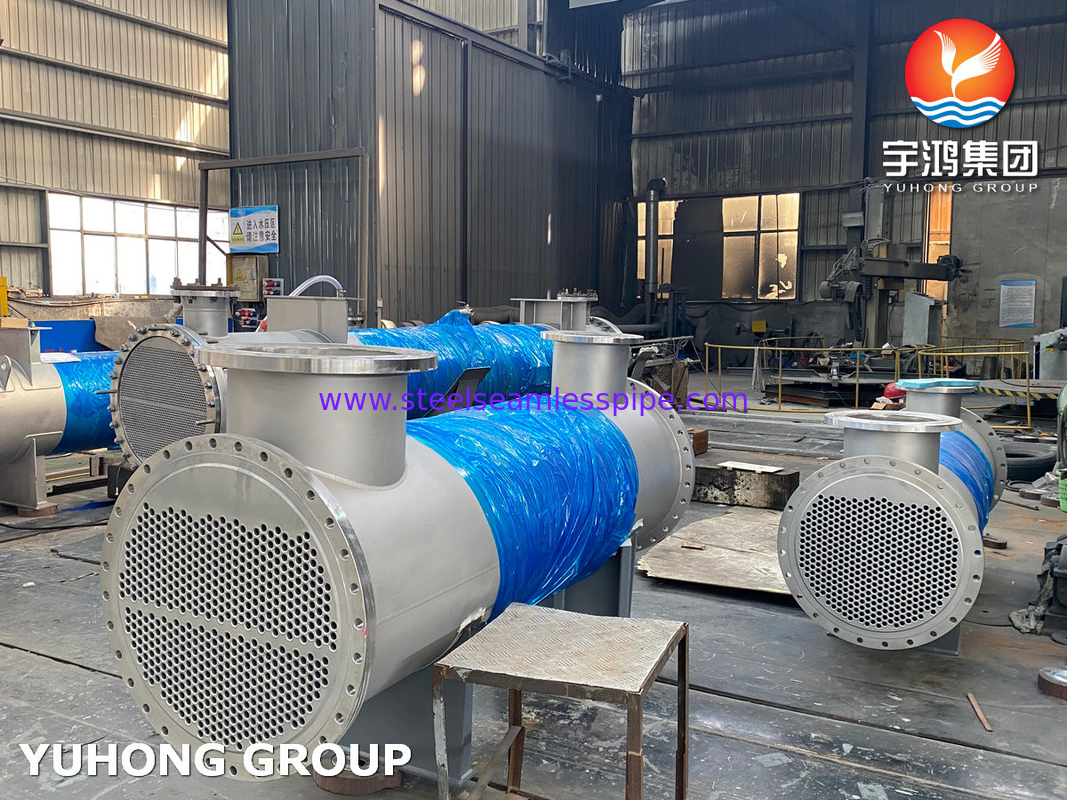

Condensador de trocador de calor em conjunto com tubo

Os conjuntos de tubos para equipamentos de trocadores de calor podem ser construídos para aplicações líquido-líquido ou vapor-líquido.Os pacotes podem ser utilizados para aplicações incluindo processos industriais e aquecimento ou arrefecimento comercial de água.

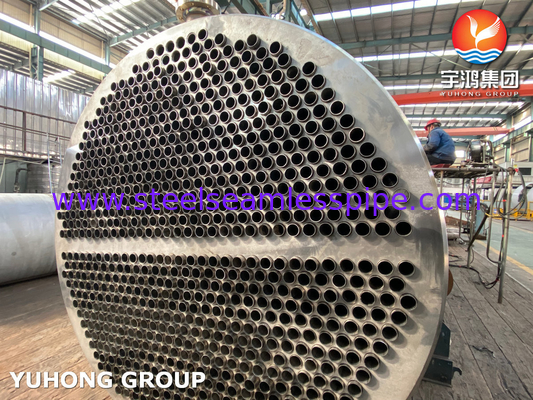

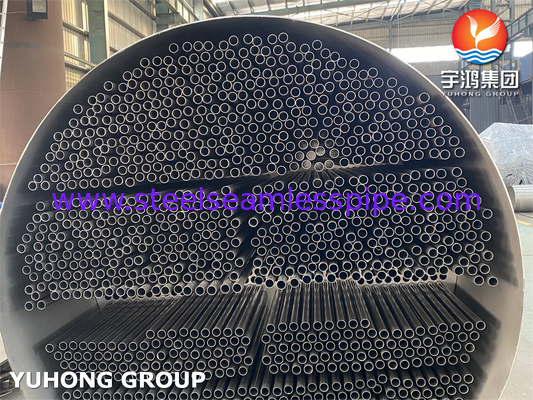

O trocador de calor de tubo é um dispositivo típico de troca de calor que faz dois líquidos com temperaturas diferentes para trocar calor.um fluido pode ser resfriado e o outro fluido pode ser aquecido para atender à temperatura necessáriaO conjunto de tubos reuniu muitos grupos de tubos densamente embalados como núcleo de radiação, instalados por fora com uma concha tubular de tanque feita de placa de aço do recipiente de pressão,quando circula líquido quente ou gases no feixe do tubo, a grande área combinada de superfície dos tubos proporcionará desempenhos eficientes de troca de calor para transferir calor para a água da casca do tanque e resfriar os fluidos nos tubos.

Existem dois tipos diferentes de feixes de tubos: tubos retos e tubos U. Dependendo da exigência específica e da aplicação, existem as seguintes opções de material de tubo:

Tubos de aço carbono: ASTM A179/ASME SA179/179M, ASTM A192

Tubos de aço ligado: ASTM A213 T5, T9, T11, T22, T91

Tubos de cobre: ASTM B111 C44300, C70600, C71500

Aplicações:

Produção química


Indústria petrolífera


Energia


Farmacêuticos

Fusão de tubo reto VS Fusão de tubo U

Feixe de tubo reto: O primeiro feixe de tubo de uso comum é configurado com tubo reto.O líquido quente é bombeado através do feixe em linha reta de uma extremidade da concha do tanque para outra extremidade da concha do tanque.Este tipo é eficiente, mas requer mais esforço para abrir o tanque, deve remover o feixe para fazer limpeza ou manutenção..

U Tube Bundle: O recomendado e novo conjunto de tubos de uso comum é o layout do tubo U.Este conjunto de características impressionantes é entrada e saída pontos no mesmo lado da concha em um tubo de concha tampa dividida em duas câmaras seladasOs tubos fabricados em forma de U, que saem da câmara de entrada e viajam para a extremidade oposta da concha e retornam na direcção oposta à câmara de saída.Este tipo de layout é mais fácil de desmontar para manutenção com o pacote normalmente sendo deslizado como uma unidade modularO feixe de tubos de tipo U também é adequado com diferenças de temperatura elevadas, alivia a maior parte da expansão térmica e reduz as tensões de contração no feixe.
