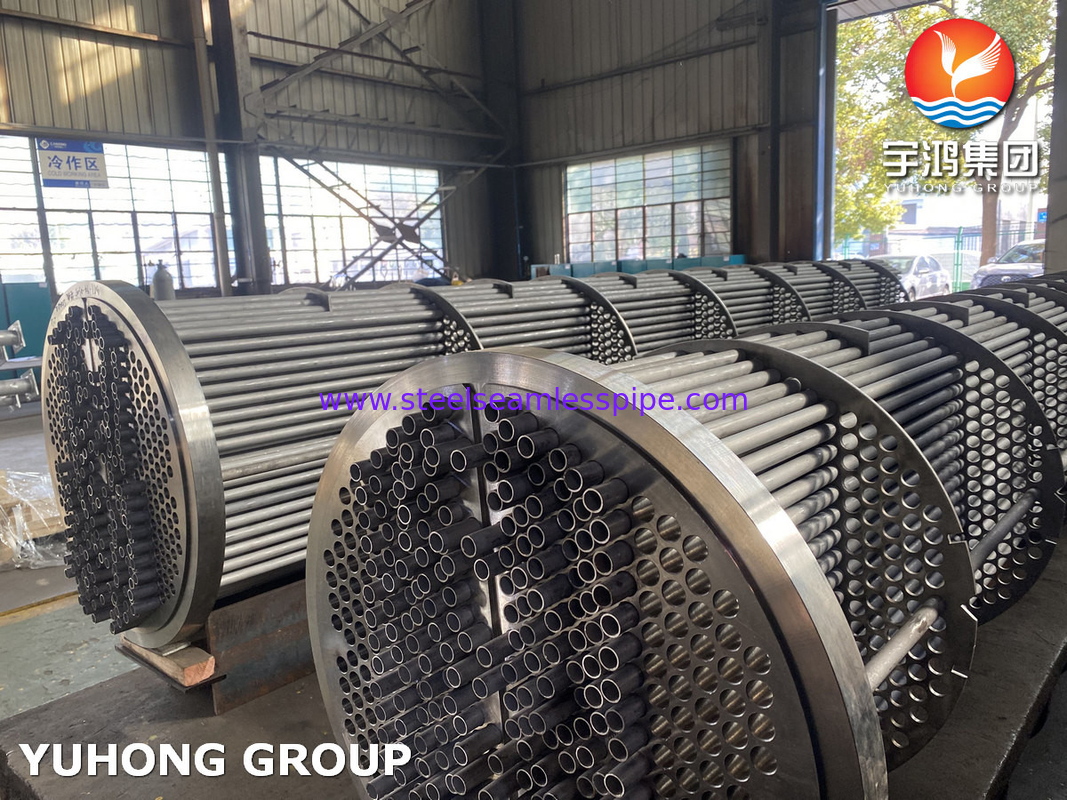

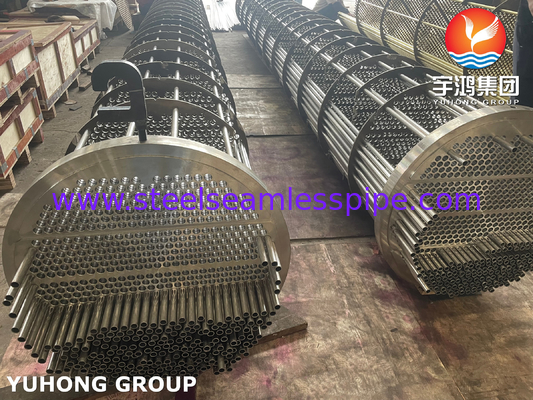

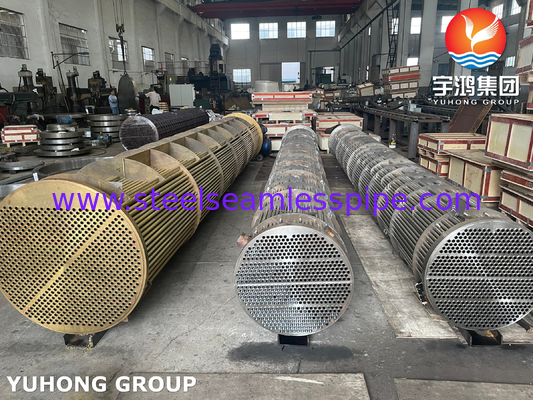

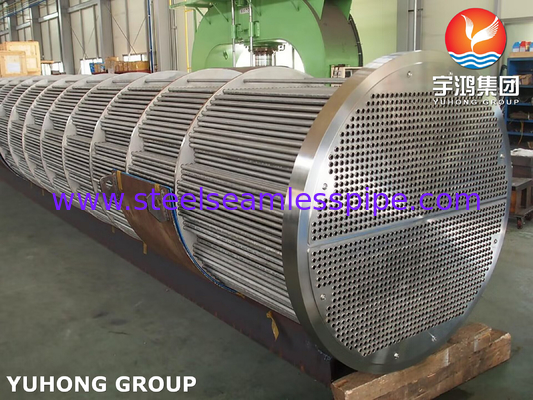

Tubo de trocador de calor, tubo sem costura de aço inoxidável ASME SA213 TP316L, folha de tubos ASME SA182 F316L
Grupo YuhongDurante os últimos 10 anos, terminamos mais de 50 conjuntos de forno de óleo / forno de abeto / forno de reforma de vapor...Grupo Yuhongjá começaram a apoiar o cliente de trocador de calor peças também, que como: tubo estacionário, tubo flutuante, Baffle, bocal, Dishead, anel de teste, anel traseiro, flange traseiro, placa de suporte,Rodas de ligaçãoOs tubos de aço, os tubos de barbatana, os tubos de curvatura e os materiais contêm: aço inoxidável, aço duplex, aço super duplex, aço ligado à base de níquel, aço ligado a cromo, aço carbono,Cobre / aço de liga de cobre Titânio. - Não.
| Equipamento de aquecimento de tubulação para trocadores de calor - 081-E-0001 A/B/C |
| - Não, não. |
POS |
Desapontamento |
Tamanho |
Material |
Revestimento de revestimento |
Quantidade |
| A |
A - 0 |
Tubo sem costura |
Ø19.05×2.11 ((min) x7315mm |
A norma ASME SA213 TP316L |
/ |
2490 |
PCS |
| 11 |
3 a 1 |
Folha do tubo S.T. |
Ø997×81mmT |
SA350 LF2 CL1N |
8MM SS316L |
3 |
PC |
| 12 |
3-2. |
Folha de tubo F.L. |
Ø926×81mmT |
SA350 LF2 CL1N |
8MM SS316L |
3 |
PC |
| 17 |
4 a 5 |
GASKET |
Ø926×4mmT |
SS316L+GRAFITO |
/ |
9 |
PCS |
| 21 |
5-4. |
STUD B./2H.N |
1-8UNC × 395L |
SA320-L7/SA194-2H |
/ |
108 |
PCS |
| 22 |
5-5. |
SQ. STUD B./2H.N |
1-8UNC×445L |
SA320-L7/SA194-2H |
/ |
33 |
PCS |
| 27 |
7 a 1 |
F.T. H.D. FLANGE |
Ø1026×Ø894×100mmT |
SA350 LF2 CL1N |
3MM SS316L |
3 |
PC |
| 28 |
7-2. |
F.T. H.D. COVER |
Ø894×25mmT |
SA516 GR.70N |
3MM SS316L |
3 |
PC |
| 29 |
7-3. |
Anel de apoio |
Ø1026×Ø894×167mmT |
SA350 LF2 CL1N |
/ |
3 |
PC |
| 32 |
10 |
Peças de ligação |
Ø1018×Ø914×27mT |
SA516 GR.70N |
/ |
6 |
PCS |
| 33 |
1 a 1 |
Baffle |
Ø935,2 × 649,2 × 10 mmT |
SA516 GR.70N |
/ |
3 |
PC |
| 34 |
1 a 2 |
Baffle |
Ø935,2×649,2×8mmT |
SA516 GR.70N |
/ |
21 |
PCS |
| 35 |
1 a 3 |
Baffle |
Ø935,2 × 649,2 × 10 mmT |
SA516 GR.70N |
/ |
3 |
PC |
| 36 |
1 a 4 |
Baffle |
Ø935,2×649,2×8mmT |
SA516 GR.70N |
/ |
21 |
PCS |
| 37 |
1 a 5 |
Placa de suporte |
Ø935,2×16mmT |
SA516 GR.70N |
/ |
3 |
PC |
| 38 |
3 |
TIE ROD / NUTS |
Ø13 × 6869 mmL |
SA36/194-2H |
/ |
24 |
PCS |
| 39 |
4 a 1 |
CARTÃO DE SELAMENTO |
8 × 27 × 5579 mmL |
SA516 GR.70N |
/ |
12 |
PCS |
| 40 |
Quatro contra dois. |
CARTÃO DE SELAMENTO |
8 × 56,5 × 5579 mmL |
SA516 GR.70N |
/ |
6 |
PCS |
| 41 |
5 |
Calçado de deslizamento |
16 × 41 × 6843 mmL |
SA516 GR.70N |
/ |
6 |
PCS |
| 42 |
6 |
Placa de empenhamento |
T=12 mm |
SA516 GR.70N |
/ |
3 |
PC |
| 43 |
7 a 1 |
Lugar de elevação |
16×80×190 |
SA516 GR.70N |
/ |
6 |
PCS |
| 44 |
7-2. |
Lugar de elevação |
16×80×190 |
SA516 GR.70N |
/ |
6 |
PCS |
| 45 |
7-3. |
Lugar de elevação |
16×80×140 |
SA516 GR.70N |
/ |
9 |
PCS |
| 46 |
7-4. |
Lugar de elevação |
16×95×170 |
SA516 GR.70N |
/ |
12 |
PCS |
| 47 |
7-5. |
Lugar de elevação |
25 × 110 × 160 |
SA516 GR.70N |
/ |
12 |
PCS |
| 48 |
7 a 6 |
Lugar de elevação |
T=25 mm |
SA516 GR.70 |
/ |
12 |
PCS |
| 49 |
7-7 |
Placa de costura |
T=25 mm |
SA516 GR.70 |
/ |
12 |
PCS |
| 50 |
7 a 8 |
PAD de reforço |
T=14 mm |
SA516 GR.70 |
/ |
12 |
PCS |
| 51 |
9 a 1. |
BOLTO DE OLHO |
M36 × P4 |
SA36 |
/ |
12 |
PCS |
| 52 |
9-2. |
CABEÇA |
M36 × P4 × 75 |
SS304 |
/ |
12 |
PCS |
| 53 |
10 |
CENTERING PIN LUG |
T=25 mm |
SA516 GR.70 |
/ |
6 |
PCS |
| A |
Tratamento térmico |
| B |
Teste hidrostático |
| A |
Teste de dureza |
| B |
Propriedade mecânica |
| A |
Relatório de Análise Química |
| B |
Especificações do procedimento de solda |
Aplicação:
Sistemas HVAC: Os trocadores de calor são componentes integrais dos sistemas de aquecimento, ventilação e ar condicionado.Eles transferem calor entre o ar e um fluido (como água ou refrigerante) para aquecimento ou resfriamento de espaços internos.
Processos industriais: muitos processos industriais exigem um controle preciso da temperatura.processamento de alimentos, e da produção farmacêutica.
Refrigeração e arrefecimento: Os trocadores de calor desempenham um papel fundamental nos ciclos de refrigeração, onde transferem calor do refrigerante para o ambiente exterior, resfriando assim o espaço interior.
Energia renovável:Os trocadores de calor são utilizados em sistemas de energia renovável, como colectores solares térmicos e usinas geotérmicas, para transferir calor de fontes renováveis para meios utilizáveis, como água ou ar..
Automóvel: nos veículos, os trocadores de calor são usados em sistemas de resfriamento para regular a temperatura do motor transferindo calor do líquido de resfriamento para o ar através de radiadores.
Recuperação de calor residual: os trocadores de calor podem capturar e reutilizar o calor residual dos processos industriais ou dos gases de escape, melhorando a eficiência energética e reduzindo os custos operacionais.
Eletrodomésticos: Eles estão presentes em eletrodomésticos como geladeiras, ar condicionado e aquecedores de água, onde facilitam a transferência de calor para manter as temperaturas desejadas.
Bombas de calor: Estes dispositivos usam trocadores de calor para transferir calor entre ambientes internos e externos para fins de aquecimento ou resfriamento em edifícios residenciais e comerciais.
