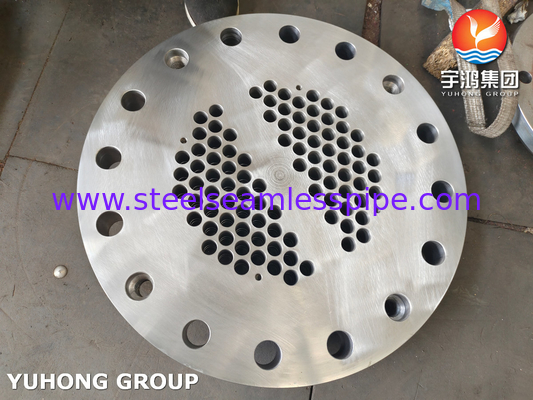

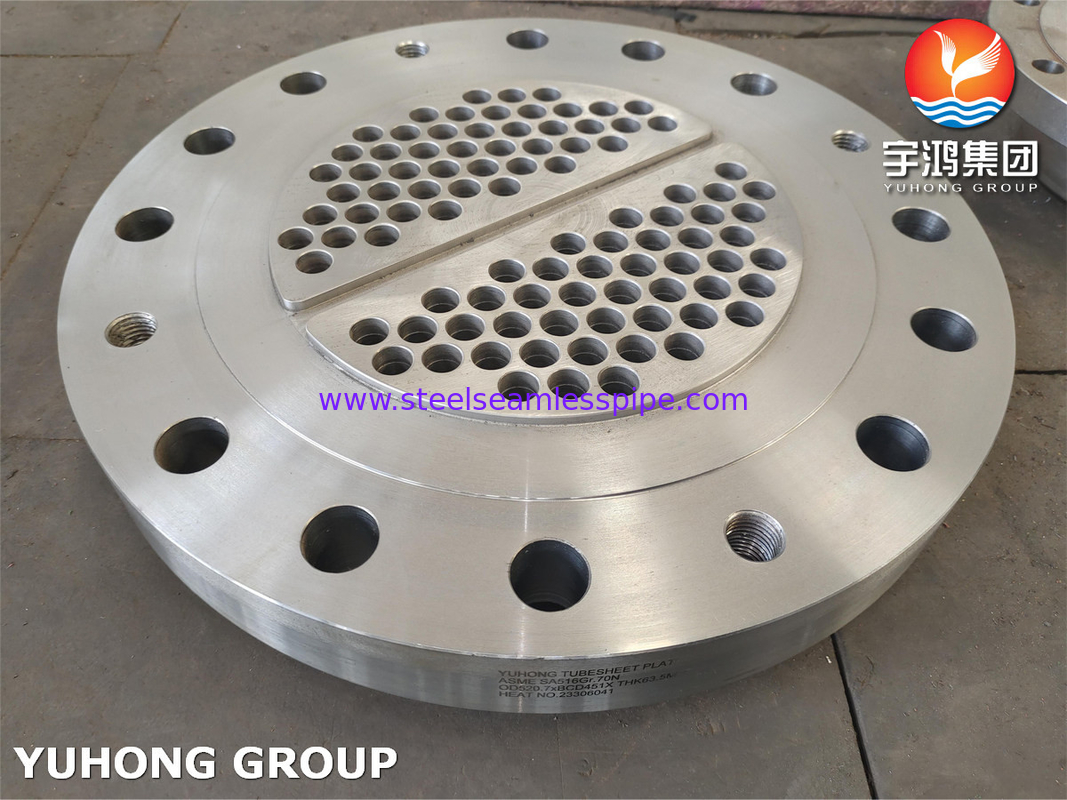

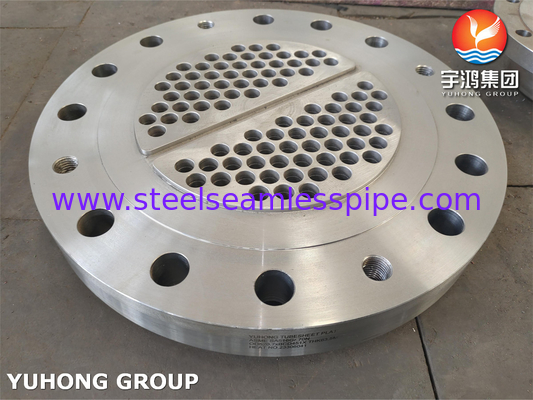

ASME SA516 Gr.70N Folha de tubo de aço carbono, placa de recipiente sob pressão para trocadores de calor
ASME SA516 Gr.70N folhas de tubos de aço carbono É uma especificação comum para as folhas de tubos de aço carbono utilizadas em recipientes de pressão ou trocadores de calor, que indica as propriedades e as características de resistência do material.Esta chapa de aço tem boa soldabilidade e excelente resistência ao corte, tornando-a adequada para a fabricação de chapas de caldeira.Indústrias petroquímicas e de gás.
O que é ASTM A516 Gr.70N?
A ASTM A516 Gr.70N é uma chapa de aço carbono normalizada que é usada principalmente em aplicações de vasos sob pressão.o que significa que foi aquecido a uma temperatura acima da faixa de transformação e, em seguida, arrefecido a ar para aliviar as tensões internas.
Qual é a diferença entre os guardas ASME SA516 Gr.70 e Gr.70N?
A norma ASME SA516 Gr.70: Esta categoria refere-se a uma especificação de chapa de aço carbono que é utilizada para serviço a temperaturas moderadas e baixas em recipientes sob pressão.É normalizado e tem uma resistência à tração mínima especificada de 701000 psi.
ASME SA516 Gr.70N: O "N" no Gr.70N significa normalizado, indicando que este grau foi submetido a um processo de normalização.A normalização do aço melhora suas propriedades mecânicas refinando sua estrutura de grãos e aumentando sua durezaA versão normalizada é frequentemente utilizada em aplicações em que é necessária uma maior resistência de entalhe.
Graus equivalentes:
| Padrão britânico |
Norma europeia |
ASTM/ASME |
| BS1501-224-490A/B |
EN10028 P355GH |
A norma ASME SA516 Gr.70N |
Composição química:
| C |
Sim |
- Não |
P |
S |
Al |
Cr |
Cu |
Não. |
Mo. |
Nb |
Ti |
V |
| 0.18 |
0.4 |
0.95-1.5 |
0.015 |
0.008 |
0.02 |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
Propriedades mecânicas:
| Resistência à tração |
70-90 Ksi, 485-620 MPa |
| Força de rendimento |
38 Ksi, 260 MPa |
| Prolongamento em 200 mm (min) |
17 % |
| Prolongamento em 50 mm (min) |
21 % |
Aplicações:
Intercambiadores de calor: as folhas de tubos são componentes essenciais nos trocadores de calor de casca e tubo, onde fornecem suporte para os tubos de intercâmbio de calor.As folhas de tubos de 70N ajudam a resistir a altos diferenciais de temperatura e pressão
.
Naves sob pressão: as folhas de tubos são utilizadas na fabricação de vasos sob pressão, tais como caldeiras, reatores e colunas de destilação.70N grau garante que a folha de tubo pode suportar as condições exigentes dentro do recipiente.
Condensadores: nos condensadores, são utilizadas folhas de tubos para suportar os tubos através dos quais o gás quente ou vapor passa para transferir calor para o meio de resfriamento.As folhas de tubos de 70N proporcionam resistência mecânica e resistência à corrosão.
Fornos industriais: as folhas de tubos desempenham um papel na construção de fornos industriais para aplicações como o tratamento térmico e o processamento de materiais.O aço carbono 70N fornece a resistência e durabilidade necessárias para estes ambientes de alta temperatura.
