Lugar de origem: | China |
Marca: | YUHONG |
Certificação: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
Número do modelo: | EN10028 1,4541 |
Quantidade de ordem mínima: | 500 kg |
---|---|
Preço: | NEGOTIABLE |
Detalhes da embalagem: | Caixa de madeira/Caixa de ferro/Bandeira com tampa de plástico |
Tempo de entrega: | 10-90 dias |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | De acordo com o pedido do cliente |
Padrão: | EN10028 1,4541 | Tamanho: | 1/2” - 48" |
---|---|---|---|
Materiais: | Aço inoxidável, 1.4541 | Aplicação: | Trocador de cabeça flutuante Trocador de calor |
Projeto: | Personalizado | Forma: | Frigorífico |
Realçar: | 1.4541 Folha de tubo de aço inoxidável,Capa de tubos de aço inoxidável |

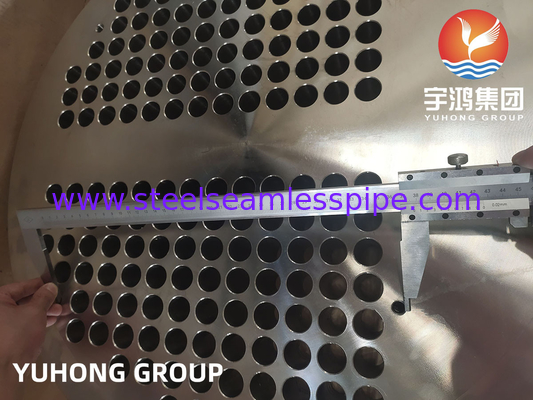

EN10028 1.4541 Folha de tubo de aço inoxidável
EN10028 1.4541 é uma norma europeia para aço inoxidável, especificamente para aço inoxidável austenítico.
Uma folha de tubo de aço inoxidável refere-se a uma placa plana com furos perfurados ou usinados para acomodar tubos.e outros recipientes de pressão para suportar e manter os tubos no lugar.
Por conseguinte, a EN10028 1.4541 refere-se a uma folha de tubo de aço inoxidável fabricada em aço inoxidável de grau 1.4541, que é comumente utilizado por sua excelente resistência à corrosão e resistência a altas temperaturas.
Uma folha de tubo é um componente essencial de um trocador de calor. É uma placa circular que contém uma série de furos para manter os tubos no lugar.Os tubos são inseridos através desses furos e, em seguida, expandido ou soldado para a folha do tubo para criar uma conexão forte e à prova de vazamento.
A folha do tubo atua como uma barreira entre os lados de alta pressão e baixa pressão do trocador de calor, garantindo que os fluidos que fluem através dos tubos não se misturam entre si.A folha do tubo também fornece suporte e estabilidade para os tubos, impedindo-os de flutuarem ou de vibrar em condições de funcionamento.
As folhas de tubo são tipicamente feitas de materiais que podem suportar altas temperaturas e ambientes corrosivos, como aço inoxidável, aço carbono ou titânio.A selecção do material depende dos requisitos específicos do trocador de calor, incluindo o tipo de fluidos a processar e as condições de funcionamento.
A concepção da folha de tubo é crucial para uma transferência de calor eficiente e para evitar a falha do tubo. Fatores como o diâmetro e espessura dos tubos, o passo (espaçamento) entre os tubos,e o número e disposição dos furos na folha do tubo são cuidadosamente considerados durante o processo de projeto.
Além de manter os tubos no lugar, as folhas de tubo também fornecem uma superfície para a fixação da casca ou da caixa do trocador de calor.A concha é tipicamente atornilhada ou soldada à folha do tubo para criar um gabinete selado para os tubos.
A folha de tubo desempenha um papel vital no desempenho e na fiabilidade de um trocador de calor.e fornece uma ligação segura entre os tubos e a concha.
1.4541 Composição química
Composição química, % | ||||||||
Grau de aço | C, ≤ | Si, ≤ | Mn, ≤ | P, ≤ | S, ≤ | Cr | Não. | Ti |
X6CrNiTi18-10 (1.4541) | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 170 a 19,0 | 90 a 12.0 | 5xC a 0,70 |
1.4541 Graus equivalentes
EN X6CrNiTi18-10 (1.4541) grau equivalente de material | ||||
União Europeia | Estados Unidos | ISO | China | Japão |
Nome do aço (número do material) | Grau (UNS) | Grau (número ISO) | Grau (UNS) | Grau |
X6CrNiTi18-10 (1.4541) | 321 (UNS S32100) | X6CrNiTi18-10 (4541-321-00-I) | 0Cr18Ni10Ti; | SUS321 |
06Cr18Ni11Ti (nova designação) (S32168) |
O processo de produção de uma folha de tubo envolve várias etapas, incluindo seleção de material, projeto, usinagem e controle de qualidade.
1Seleção de material: A folha de tubo é tipicamente feita de um metal ou liga de alta qualidade, como aço carbono, aço inoxidável ou titânio.A selecção dos materiais depende da aplicação específica, incluindo fatores como temperatura, pressão e resistência à corrosão.
2. Projeto: O projeto da folha de tubo baseia-se nos requisitos do trocador de calor ou do recipiente de pressão em que será utilizado.e dimensões globais.
3. Mecânica: A folha de tubo é mecanizada usando vários processos, incluindo perfuração, moagem e torneamento.Isto é feito usando uma máquina de perfuração especializada ou equipamento CNC (Computer Numerical Control)Os furos devem ser posicionados e alinhados com precisão para assegurar a inserção adequada do tubo.
4Finalização: Após a perfuração, a folha de tubo é tipicamente usinada para obter a espessura e o acabamento da superfície desejados.Isto pode envolver operações de moagem ou torneamento para remover o excesso de material e criar uma, superfície plana.
5Tratamento térmico: Dependendo do material e da aplicação, a chapa de tubo pode ser submetida a um processo de tratamento térmico para melhorar as suas propriedades mecânicas, tais como dureza e resistência.Este passo é crucial para garantir que a folha de tubo pode suportar as condições de funcionamento exigidas.
6Controle de qualidade: durante todo o processo de produção, são implementadas medidas de controlo de qualidade para garantir que a folha de tubo cumpre as especificações exigidas.Ensaios não destrutivos (tais como ensaios ultra-sônicos ou radiográficos), e inspecções visuais.
7Montagem: Uma vez que a folha de tubo é mecanizada e inspeccionada, pode ser montada no trocador de calor ou no recipiente de pressão.Isso envolve inserir os tubos nos furos dos tubos e segurá-los no lugar usando métodos como soldagem ou expansão.
8. Inspecção final: Antes da entrada em serviço do trocador de calor ou do recipiente de pressão,Uma inspecção final é efectuada para verificar se a folha de tubo e o conjunto inteiro cumprem todas as especificações e normas exigidas.
É importante notar que o processo de produção de uma folha de tubo pode variar dependendo dos requisitos específicos da aplicação e das capacidades do fabricante.
A folha de tubo desempenha várias funções importantes nestas aplicações:
1Apoio do tubo
2. Sellação de tubos
3Transferência de calor
4Contenção de pressão
5Alinhamento do tubo
6. Limpeza de tubos
