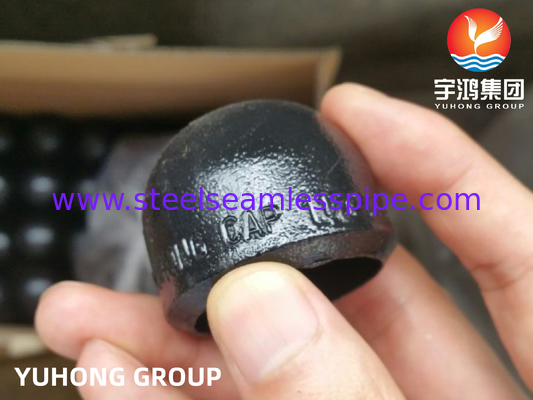

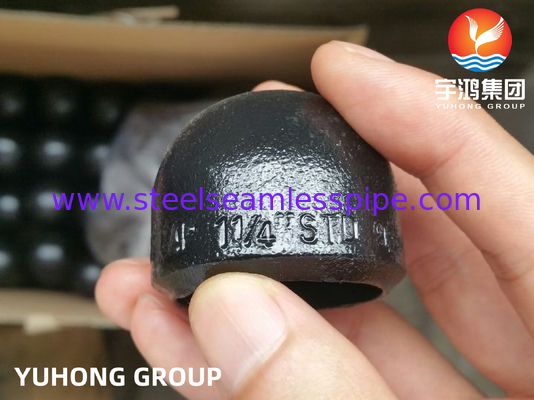

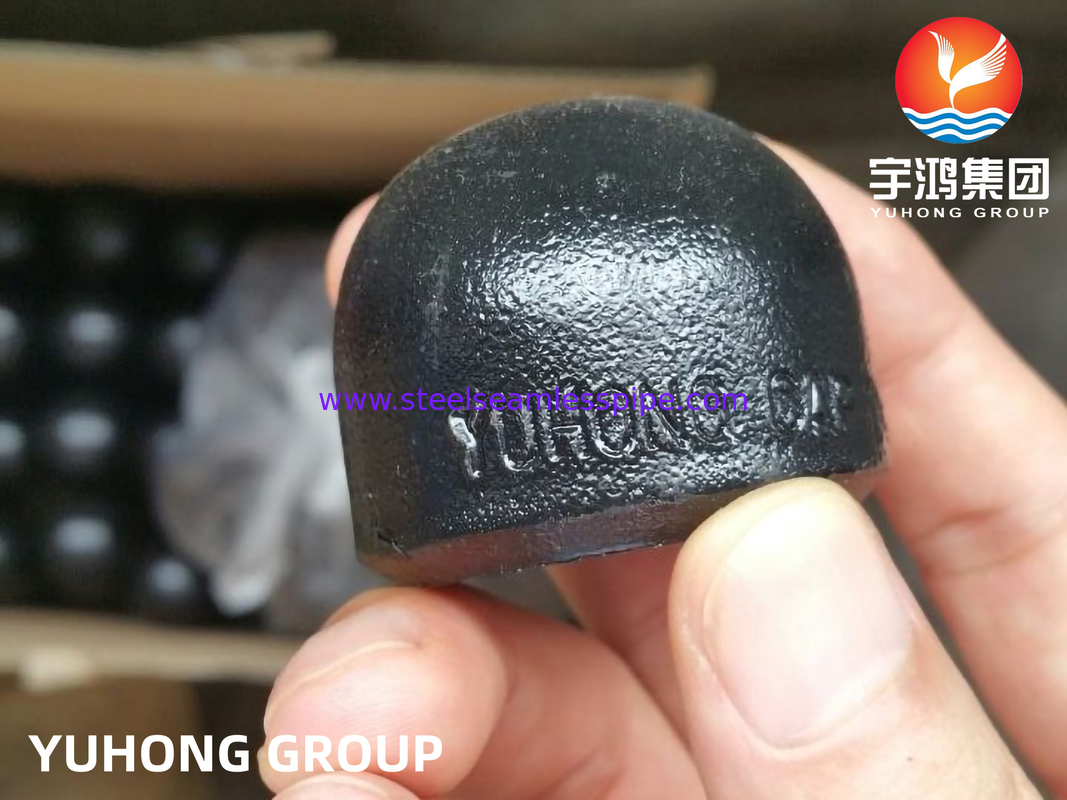

Fittings para tubos de extrusão de aço carbono com tampa final ASTM A234 WPB

Visão geral:

A tampa final WPB é um componente crítico em vários sistemas de tubulação, projetado para selar as extremidades ou terminações de um tubo ou tubo.ou composto, a sua função principal é impedir a entrada de contaminantes, fluidos ou gases, garantindo a integridade do sistema.

Em termos de design, ele apresenta um ajuste apertado, permitindo uma instalação perfeita.A escolha do material depende frequentemente do ambiente de aplicação, quer se trate de pressões elevadas, substâncias corrosivas ou temperaturas extremas.

As aplicações das tampas de ponta WPB são amplas, desde sistemas de encanamento e HVAC até máquinas industriais e componentes automotivos.Estas tampas finais ajudam a manter a eficiência e segurança do sistema, minimizando as fugas e protegendo os componentes internos de elementos externos.

Além disso, estão disponíveis em diferentes tamanhos e formas para acomodar vários diâmetros e especificações de tubos, tornando-os versáteis para muitas instalações.Estas tampas podem ser facilmente removidas e substituídas, facilitando reparações ou modificações do sistema sem tempo de inatividade significativo.

Especificações:



Padrão	A norma ASTM A234/ASME SA234
Materiais	WPB
Tipo	Capuz de calcanhar
Conexão	Solução
Tamanho	1/2"-48" ((DN15-DN1200) ou tamanho personalizado
Espessura	SCH10S-XXS ((2-60 mm)
Superfície	Pintura Negra

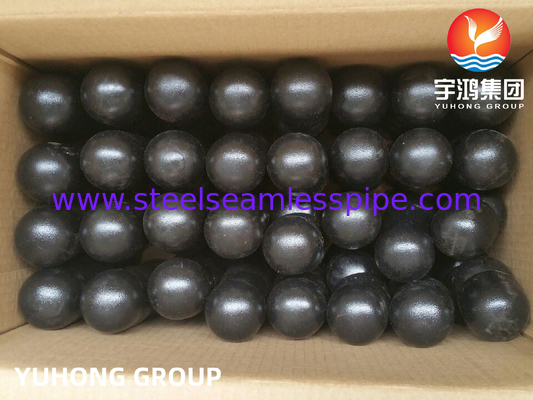

Embalagem	Caixa/paleta de madeira compensada



Composição química:



Grau	C	- Não	P	S	Sim	Cr	Mo.	Não.	Cu	Outros
WPB	0.03 no máximo	0.29-1.06	0.05 no máximo	0.058 no máximo	0.10 min	0.40 no máximo	0.15 no máximo	0.40 no máximo	0.40 no máximo	Vanádio 0.08



Propriedades mecânicas:



Grau	Força de rendimento, min, ksi [MPa]	Resistência à tração, min, ksi [MPa]	Extensão %
WPB	35 (((240)	60(415)	22



Dimensão para BW Cap:



Tamanho nominal		Diâmetro em Bevel (mm)	Duração (mm)		Limitar a espessura da parede para o comprimento E (mm)
DN	NPS	- Uma overdose.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	Dois e meio	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 e meio	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Não.	- Não.
700	28	711.0	267	- Não.	- Não.
750	30	762.0	267	- Não.	- Não.
800	32	813.0	267	- Não.	- Não.
850	34	864.0	267	- Não.	- Não.
900	36	914.0	267	- Não.	- Não.
950	38	965.0	305	- Não.	- Não.
1000	40	1016.0	305	- Não.	- Não.
1050	42	1067.0	305	- Não.	- Não.
1100	44	1118.0	343	- Não.	- Não.
1150	46	1168.0	343	- Não.	- Não.
1200	48	1219.0	343	- Não.	- Não.
NOTA GERAL: A forma destas tampas deve ser elíptica e deve satisfazer os requisitos do Código ASME para caldeiras e recipientes sob pressão. Nota: (1) O comprimento E aplica-se a uma espessura não superior à indicada na coluna “Espaço de parede limite para o comprimento, E.” (2) Comprimento E1aplica-se a uma espessura superior à indicada na coluna "Espessura de parede limite para o comprimento", E for NPS 24 e inferior.1deve ser por acordo entre o fabricante e o comprador.
