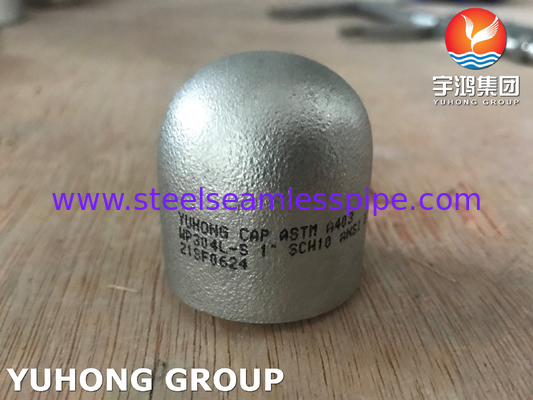

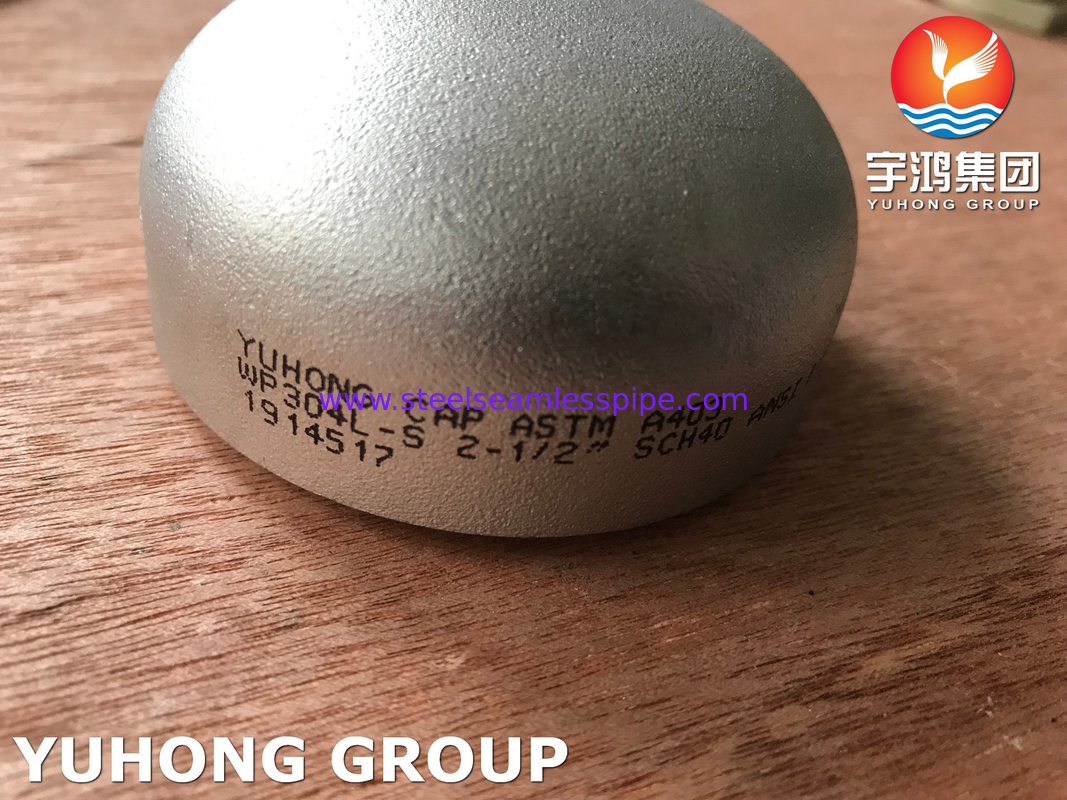

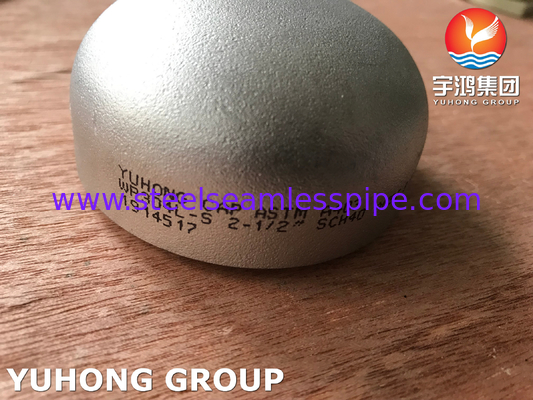

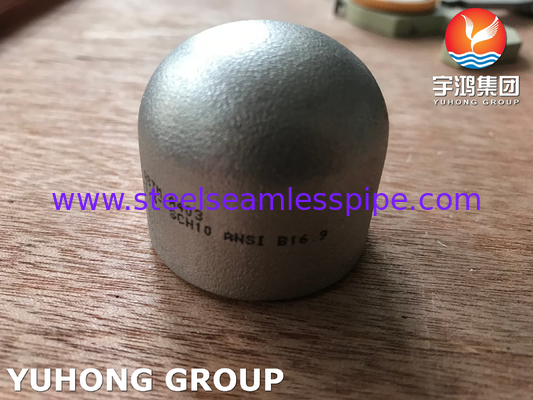

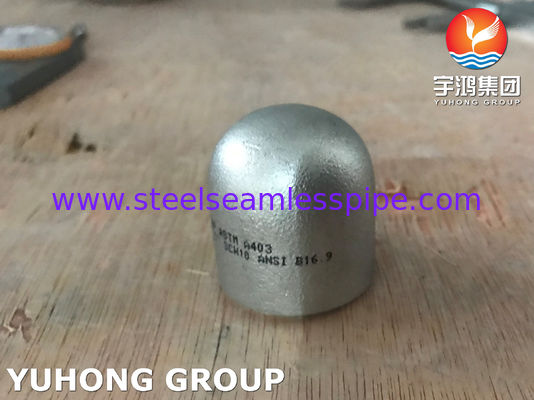

ASTM A403 WP304L 1.4307 Acessórios de fundição por fundição de aço inoxidável com tampa final
Visão geral:
As tampas de ponta WP304L são componentes críticos utilizados em vários sistemas de tubulação, particularmente em indústrias onde a resistência à corrosão e a durabilidade são essenciais.Estas tampas de extremidade são concebidas para proporcionar um fechamento seguro na extremidade dos tubos, evitando a fuga de fluidos e garantindo a integridade estrutural.
A designação ¥304L ¥ indica que esta liga tem um teor de carbono mais baixo em comparação com o aço inoxidável 304,Melhorando a sua soldabilidade e reduzindo o risco de precipitação de carburo durante a soldaIsto torna o WP304L adequado para aplicações a altas temperaturas e ambientes expostos a substâncias corrosivas.
Essas tampas de ponta oferecem excelente resistência à oxidação e à corrosão, tornando-as ideais para uso em processamento químico, alimentos e bebidas, aplicações farmacêuticas e marítimas.O material também não é magnético e apresenta boa resistência e ductilidade, contribuindo para a sua versatilidade em diferentes condições.
Fabricadas através de processos como trabalho a quente ou a frio, estas tampas de extremidade vêm em vários tamanhos e espessuras de parede para acomodar diferentes necessidades de tubulação.Eles podem ser usados tanto em ligações soldadas como roscadasAlém disso, as tampas finais WP304L cumprem os padrões da indústria, garantindo qualidade e fiabilidade.
Em termos de manutenção, estas tampas exigem um mínimo de cuidados devido à sua natureza robusta, embora inspeções regulares possam ajudar a identificar quaisquer sinais de desgaste ou corrosão ao longo do tempo.A sua longevidade e durabilidade não só reduzem a necessidade de substituições frequentes, mas também contribuem para a eficiência e segurança do sistema de tubulação.
Especificações:
| Padrão |
A norma ASTM A403/ASME SA403 |
| Materiais |
WP304L; 1.4307 |
| Tipo |
Capuz de calcanhar |
| Conexão |
Solução |
| Tamanho |
1/2"-48" ((DN15-DN1200) ou tamanho personalizado |
| Espessura |
SCH10S-XXS ((2-60 mm) |
| Superfície |
Explosão de areia |
| Embalagem |
Caixa/paleta de madeira compensada |
Composição química:
| Grau |
C |
- Não |
P |
S |
Sim |
Não. |
Cr |
| WP304L |
0.03 no máximo |
2.0 no máximo |
0.045 no máximo |
0.03 no máximo |
1.00 no máximo |
8.0-12.0 |
18.0-20.0 |
Propriedades mecânicas:
| Grau |
Força de rendimento, min,
ksi [MPa] |
Resistência à tração, min,
ksi [MPa] |
Extensão
%
|
| WP304L |
25(170) |
70 (((485) |
28 |
Dimensão para BW Cap:
 |
| Tamanho nominal |
Diâmetro em Bevel
(mm)
|
Duração
(mm)
|
Limitar a espessura da parede para o comprimento E
(mm)
|
| DN |
NPS |
- Uma overdose. |
E |
E1 |
| 15 |
1/2 |
21.3 |
25 |
25 |
4.57 |
| 20 |
3/4 |
26.7 |
25 |
25 |
3.81 |
| 25 |
1 |
33.4 |
38 |
38 |
4.57 |
| 32 |
1 1/4 |
42.2 |
38 |
38 |
4.83 |
| 40 |
1 1/2 |
48.3 |
38 |
38 |
5.08 |
| 50 |
2 |
60.3 |
38 |
44 |
5.59 |
| 65 |
Dois e meio |
73.0 |
38 |
51 |
7.11 |
| 80 |
3 |
88.9 |
51 |
64 |
7.62 |
| 90 |
3 e meio |
101.6 |
64 |
76 |
8.13 |
| 100 |
4 |
114.3 |
64 |
76 |
8.64 |
| 125 |
5 |
141.3 |
76 |
89 |
9.65 |
| 150 |
6 |
168.3 |
89 |
102 |
10.92 |
| 200 |
8 |
219.1 |
102 |
127 |
12.7 |
| 250 |
10 |
273.0 |
127 |
152 |
12.7 |
| 300 |
12 |
323.8 |
152 |
178 |
12.7 |
| 350 |
14 |
355.6 |
165 |
191 |
12.7 |
| 400 |
16 |
406.4 |
178 |
203 |
12.7 |
| 450 |
18 |
457.0 |
203 |
229 |
12.7 |
| 500 |
20 |
508.0 |
229 |
254 |
12.7 |
| 550 |
22 |
559.0 |
254 |
254 |
12.7 |
| 600 |
24 |
610.0 |
267 |
305 |
12.7 |
| 650 |
26 |
660.0 |
267 |
- Não. |
- Não. |
| 700 |
28 |
711.0 |
267 |
- Não. |
- Não. |
| 750 |
30 |
762.0 |
267 |
- Não. |
- Não. |
| 800 |
32 |
813.0 |
267 |
- Não. |
- Não. |
| 850 |
34 |
864.0 |
267 |
- Não. |
- Não. |
| 900 |
36 |
914.0 |
267 |
- Não. |
- Não. |
| 950 |
38 |
965.0 |
305 |
- Não. |
- Não. |
| 1000 |
40 |
1016.0 |
305 |
- Não. |
- Não. |
| 1050 |
42 |
1067.0 |
305 |
- Não. |
- Não. |
| 1100 |
44 |
1118.0 |
343 |
- Não. |
- Não. |
| 1150 |
46 |
1168.0 |
343 |
- Não. |
- Não. |
| 1200 |
48 |
1219.0 |
343 |
- Não. |
- Não. |
NOTA GERAL: A forma destas tampas deve ser elíptica e deve satisfazer os requisitos do Código ASME para caldeiras e recipientes sob pressão.
Nota:
(1) O comprimento E aplica-se a uma espessura não superior à indicada na coluna Espaço de parede limite para o comprimento, E.
(2) Comprimento E1aplica-se a uma espessura superior à indicada na coluna "Espessura de parede limite para o comprimento", E for NPS 24 e inferior.1deve ser por acordo entre o fabricante e o comprador. |
Aplicação:
1Sistemas de tubulação: Usados para selar as extremidades dos tubos nas indústrias de produtos químicos, petróleo e gás, garantindo a integridade e prevenindo vazamentos.
2Processamento de alimentos: Adequado para sistemas de manipulação e processamento de alimentos, onde a higiene e a resistência à corrosão são críticas.
3Indústria farmacêutica: Utilizado em processos de fabrico onde a limpeza e baixo teor de níquel são essenciais para prevenir reações alérgicas.
4Equipamento de cervejaria: Ideal para sistemas de fabricação de cerveja, onde ajuda a manter a qualidade da cerveja.
5Aplicações marinhas: Utilizado em ambientes marinhos devido à sua resistência à corrosão por água salgada.
6Construção: Aplicações em componentes estruturais que exigem durabilidade e resistência aos elementos.
