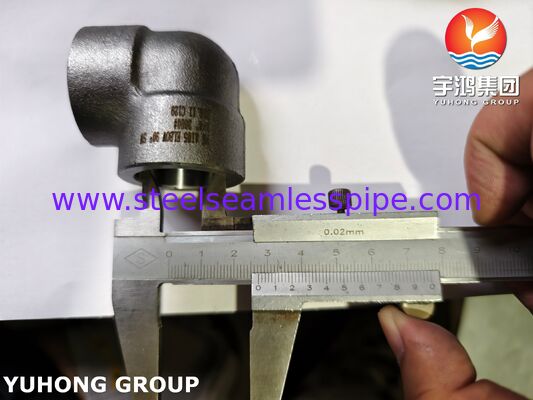

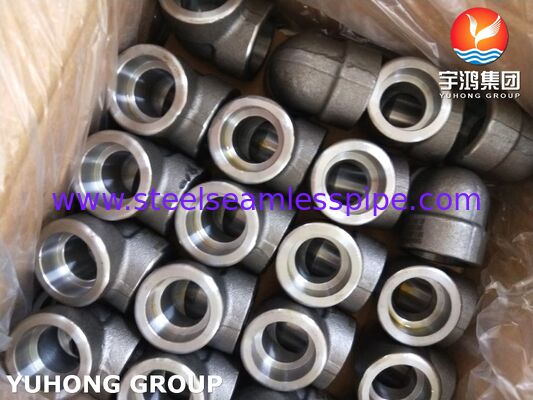

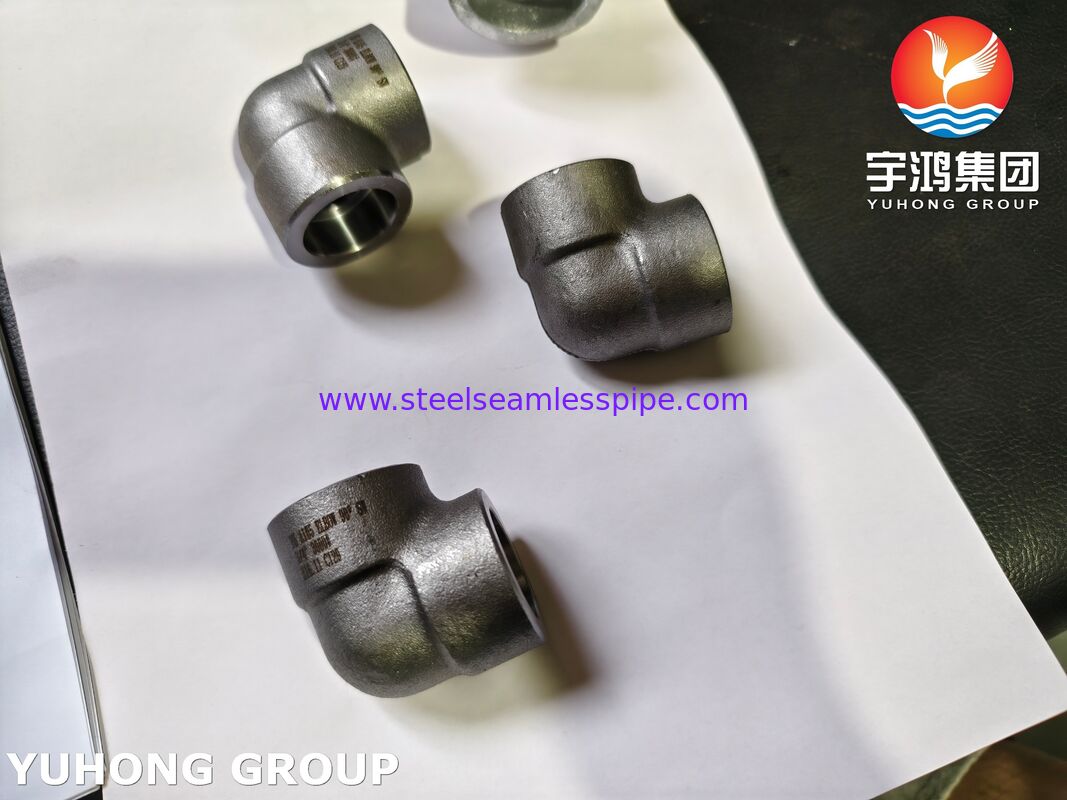

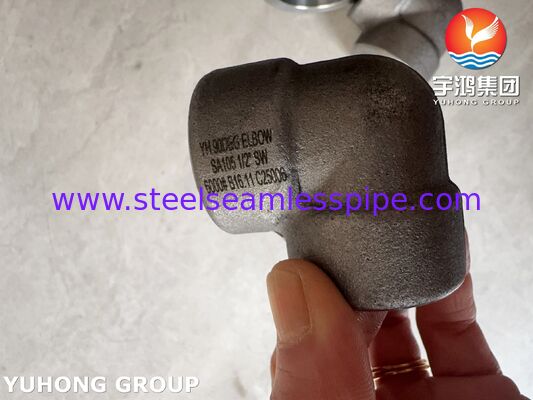

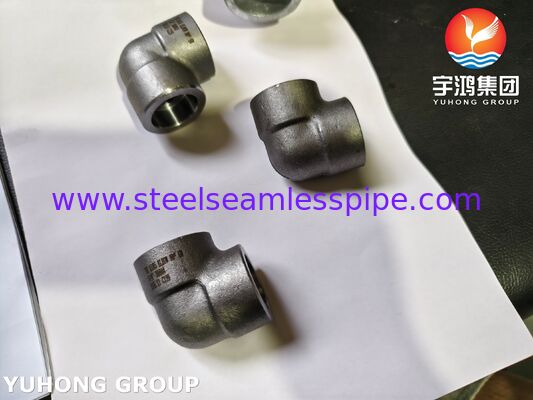

Cotovelo A105 Socket-Weld (SW) Aço carbono forjado, conexões roscadas / NPT ASME B16.11​

Um cotovelo de solda de encaixe A105 é uma conexão de tubulação usada em sistemas de tubulação de alta pressão, principalmente para mudar a direção de um encanamento (por exemplo, 90° ou 45°). Não é um conceito único, mas um termo profissional que combina um material específico (A105) e uma forma de conexão específica (solda de encaixe).

Para facilitar uma rápida compreensão, podemos dividi-lo em duas partes: "A105" e "Cotovelo de Solda de Encaixe":

• A105 - Padrão do Material
  Isso se refere a forjados de aço carbono que estão em conformidade com o padrão americano ASTM A105. Este material oferece boa resistência, plasticidade e tenacidade, tornando-o adequado para sistemas de tubulação de pressão em temperaturas ambiente e elevadas.

• Cotovelo de Solda de Encaixe - Método de Conexão e Função
  Isso se refere a um cotovelo que usa uma solda de encaixe para conexão. A conexão tem um "encaixe" em sua extremidade. Durante a instalação, o tubo é inserido neste encaixe, e uma solda de filete é então aplicada na porta. Este método de conexão é conhecido por sua facilidade de alinhamento e soldas robustas, tornando-o particularmente adequado para tubulações de pequeno diâmetro e alta pressão.

Principais Características e Especificações

Este tipo de cotovelo normalmente tem as seguintes características:

• Processo de Fabricação: Principalmente forjado. O processo de forjamento resulta em uma estrutura metálica mais densa com maior resistência do que conexões fundidas, tornando-o adequado para suportar alta pressão.

• Tamanho e Pressão:

  • Faixa de Tamanho: Normalmente usado para tubulações de pequeno diâmetro de DN50 (aproximadamente 2 polegadas) e abaixo.

  • Classificações de Pressão: As classes comuns incluem 3000LB, 6000LB e 9000LB. Classificações mais altas indicam uma maior capacidade de suportar pressão. Um exemplo típico é um cotovelo de solda de encaixe DN50 que pode atingir uma classificação de classe de 3000 libras.

Por que Cotovelos de Solda de Encaixe?

• Resistente a vazamentos: O processo de soldagem para conexões de solda de encaixe cria uma ligação forte e apertada.

• Durabilidade: O aço carbono A105 tem boa resistência, tenacidade e resistência à pressão, tornando-o adequado para a maioria das aplicações industriais.

• Compacidade: As soldas de encaixe oferecem uma solução compacta e organizada em comparação com outros tipos de conexões, como juntas roscadas, que podem ser propensas a vazamentos sob alta pressão.
