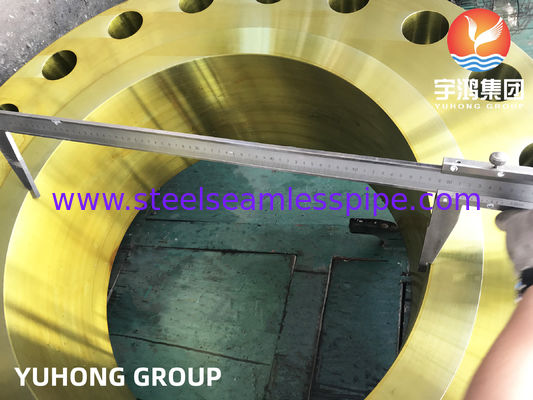

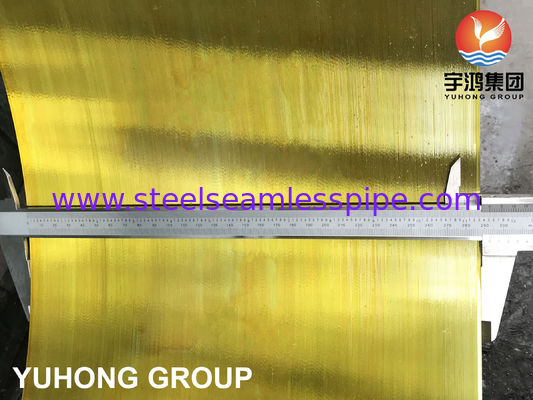

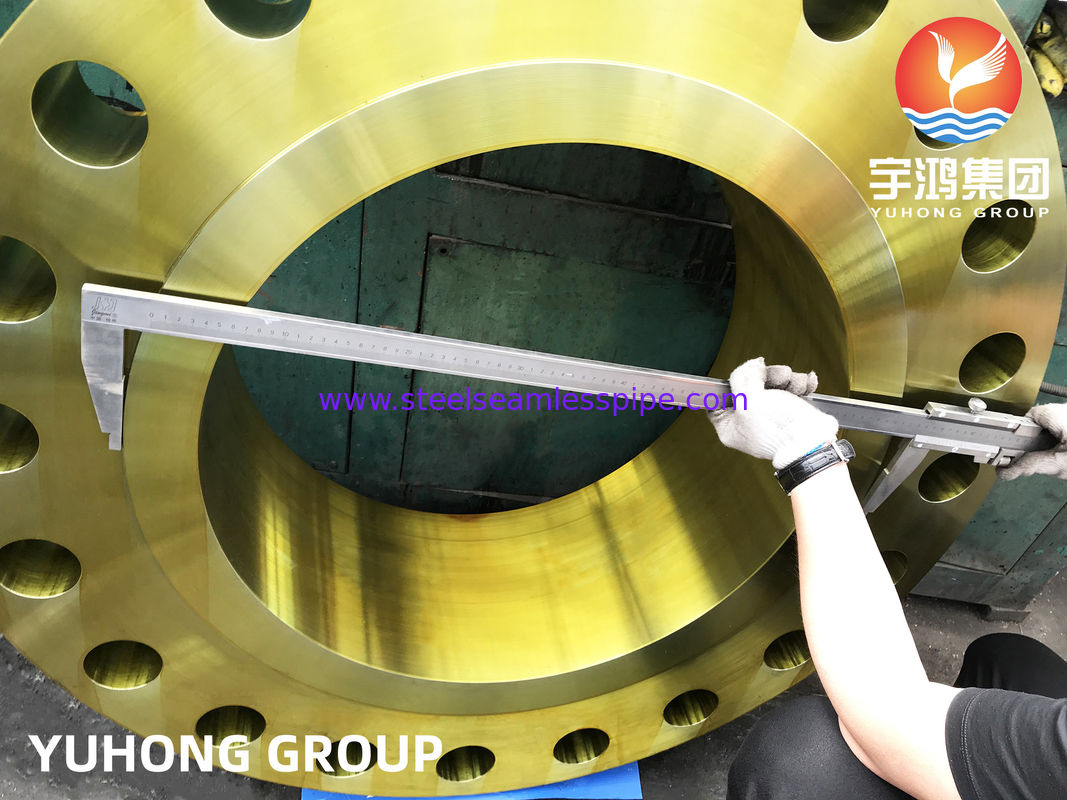

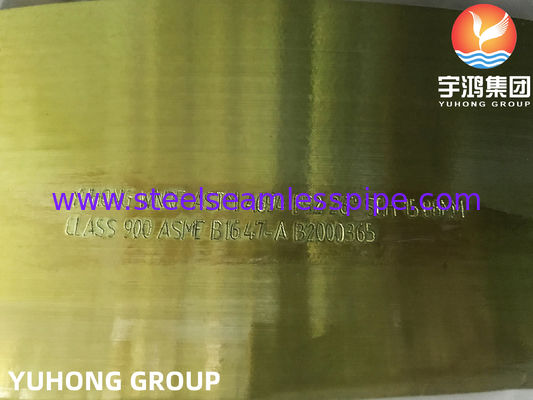

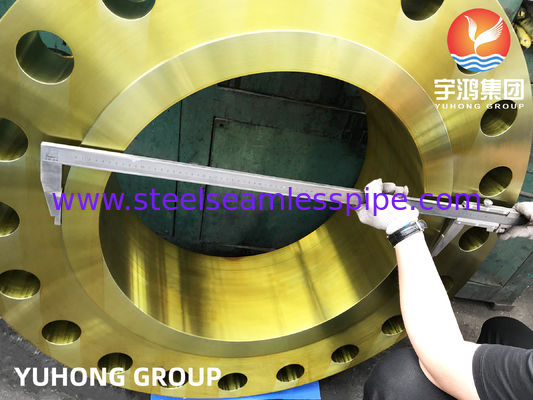

A694 F52 Flange de pescoço de soldagem com proteção contra ferrugem, aço carbono e ligas B16.47 Forja, resistente ao sulfeto de hidrogênio

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	NACE MR0175/ISO 15156, ISO 9001, PED, AD2000
Número do modelo:	ASTM, JIS, RUÍDO, EN

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 PC
Preço:	Negociável
Detalhes da embalagem:	pacote Dobra-de madeira do caso de /Iron do caso com tampão plástico
Tempo de entrega:	Depende da quantidade
Termos de pagamento:	L/C, T/T NA VISTA
Habilidade da fonte:	10.000 unidades por mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (327)

Tubo sem emenda de aço inoxidável (322)

Tubulação de aço inoxidável frente e verso (134)

Tubo de aço inoxidável frente e verso (36)

Tubo de agulha (152)

Tubos de barbatanas (698)

Trocador de calor (24)

tubo do permutador de calor (456)

Pacote de tubos de trocador de calor (46)

Permutador de calor Tubesheet (124)

defletor do permutador de calor (39)

Refrigerador de ar (10)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (61)

Tubo soldado de aço inoxidável (130)

Tubulação da liga de níquel (271)

Tubo da liga de níquel (96)

Tubo da liga de cobre (247)

Tubo do aço de liga (208)

Tubo do titânio (20)

tubo recozido brilhante (173)

Tubo de caldeira (151)

encaixe de aço (855)

Flange de aço (655)

Outros (404)

Partes de revestimento (8)

Descrição de produto detalhada

Nome:	Flange com pescoço soldado A694 F52	Material:	Aço carbono, aço de baixa liga, aço de liga
Fabricação:	Processamento de forjamento, tratamento térmico, processamento mecânico	Tipo de face:	RF/RTJ/FF
Classificação de pressão:	#150 - #2500	Tamanho padrão:	B16.5, B16.47, API 6A, API 5L, NACE MR0175/ISO 15156
Tratamento anti-ferrugem:	Óleo preventivo contra ferrugem, escurecimento, galvanização/cromagem	Aplicativo:	Indústrias de petróleo, gás e energia, dutos de transmissão de alta pressão, plataformas offshore
Destacar:	Flange forjada , Flange de aço inoxidável

A694 F52 Flange de pescoço de soldagem com proteção contra ferrugem, aço carbono e ligas B16.47 Forja, resistente ao sulfeto de hidrogênio

Name: A694 F52 Flange de pescoço de soldagem com proteção contra ferrugem, aço carbono e ligas B16.47 Forja, resistente ao sulfeto de hidrogênio
Brand: Yuhong Group Co.,Ltd
SKU: ASTM, JIS, RUÍDO, EN
Price: 150000 USD
Availability: InStock

O que é o A694 F52 Weld-Neck Flange

ASTM A694 Grade F52 flange de pescoço de soldadura é uma flange de aço forjado de alta resistência fabricada de acordo com a especificação A694 e projetada para ser soldada em tubo usando um hub longo e cônico.O grau F52 indica uma resistência de rendimento mínima de ~ 52 ksi, tornando-o adequado para aplicações de petróleo e gás a alta pressão e alta temperatura, refinaria e tubulação.Estas flanges são escolhidas quando se requer uma maior resistência e uma melhor resistência à fadiga; ordem com tamanho, classe de pressão, tipo de face e tratamento térmico/ensaios necessários especificados.

O grau F52 possui as seguintes características:

Esta liga é composta por 25% de cromo, 4% de molibdênio e 7% de níquel.e equipamento subaquáticoTem uma forte resistência à corrosão por cloreto, alta condutividade térmica e baixo coeficiente de expansão térmica.e corrosão geral devido ao seu elevado teor de cromo, molibdênio e teor de nitrogénio.

Definição de flanges ASTM A694 F52

ASTM A694 F52 Flanges é um método para conectar tubos, válvulas, bombas e outros equipamentos para formar um sistema de tubulação.As flanges são geralmente soldadas ou parafusadasAs juntas de flanges são feitas por enrolar duas flanges com uma junta entre elas para fornecer uma vedação.
ASTM A694 F52 Flanges (Especificação padrão para forjas de aço de carbono e liga para flanges de tubos, acessórios, válvulas e peças para serviço de transmissão de alta pressão)
ASTM A694 F52 Especificação padrão de flanges para forjas de aço de carbono e liga para flanges de tubos, acessórios, válvulas e peças para serviço de transmissão de alta pressão.baseado nos requisitos mínimos de resistência ao rendimentoOs materiais também cumprem os requisitos de ensaio e de propriedade de tração.

Normas ASME:

ASME B 16.5 Flancas e acessórios para tubos de aço
ASME B 16.9 Acessórios de soldadura por extrusão de aço
ASME B 16.10 Dimensões face a face e de ponta a ponta das válvulas de ferro
ASME B 16.11 Acessórios de aço forjado, soldadura de tomadas e roscas
ASME B 16.28 Acero forjado para solda de traseira de raio curto
ASME B 16.47 Flancas de aço de grande diâmetro

Normas do MSS:

MSS SP-44 Padrão para flange de tubulação de aço
MSS SP-75 Especificação para acessórios de solda de alta resistência
MSS SP-95 Swage (d) Mamilos e tampões de touro
MSS SP-97 Acessórios de saída de galhos forjados integralmente reforçados

Propriedades mecânicas das flanges ASTM A694

A ASTM A694 possui vários graus, de F42 a F70, e cada grau é especificado com base na resistência mínima ao rendimento, conforme indicado no quadro 1.

Grau	Força de rendimento (0,2% de deslocamento),min, ksi [MPa]	Resistência à tração, min, ksi [MPa]	Prolongamento em 2 polegadas ou 50 mm, min %
F42	42 [290]	60 [415]	20
F46	46 [315]	60 [415]	20
F48	48 [330]	62 [420]	20
F50	50 [345]	64 [440]	20
F52	52 [360]	66 [455]	20
F56	56 [385]	68 [470]	20
F60	60 [415]	75 [515]	20
F65	65 [450]	77 [530]	20
F70	70 [485]	82 [565]	18

Distribuição de flanges ASTM A694 F52

Especificação das flanges ASTM A694 F52	ASTM A694 / ASME SA694
Processo de fabrico de flanges ASTM A694 F52	Forja a quente / laminagem / usinagem
ASTM A694 F52 Flancas Outras notas	ASTM A694 F42 / ASTM A694 F46 / ASTM A694 F52 / ASTM A694 F56 / ASTM A694 F60 / ASTM A694 F65 / ASTM A694 F70 / ASME SA694 F42 / ASME SA694 F46 / ASME SA694 F52 / ASME SA694 F56 / ASME SA694 F60 / ASME SA694 F65 / ASME SA694 F70
ASTM A694 F52 Diâmetro exterior das flanges	1/2" NB a 64" NB
Classe de pressão das flanges ASTM A694 F52	Classe 150#, Classe 300#, Classe 400#, Classe 600#, Classe 900#, Classe 1500#, Classe 2500# ou Conforme Requisito de Conformidade PN 6, PN 10, PN 16, PN 25 e PN 40 etc.
Lista de flanges ASTM A694 F52	Sch 10s a Sch XXS ou conforme exigência
ASTM A694 F52 Flancas viradas	Cara plana (FF), cara elevada (RF), articulação tipo anel (RTJ)
ASTM A694 F52 Dimensão das flanges	ASME B16.5, ASME B16.47 Série A, ASME B16.47 Série B, ASME B16.36, BS10, EN1092-1:2013, MSS SP44, ASA, API-605, ISO 7005, ISO 15590-3, DIN 2631-2638, DIN 2573-2576, DIN 2527, DIN 2641-2642, DIN 2565-2566, DIN2502, AWWA, AS2129 TABELA C, D, E, F, J etc.
ASTM A694 F52 Tipos de flanges	Flange de pescoço de soldadura, flange de deslizamento, flange de soldagem de tomada, flange de articulação de tornozelo, flange roscado, flange cego, flange de orifices, flange de chapa, flange de pescoço de soldadura longo, flange de soldagem, nipoflange,Flange de expansão, Redução de flanges, WNRF flanges, SORF flanges, SWRF flanges, custom flanges de acordo com o desenho, etc.
ASTM A694 F52 Flancas Outros ensaios	NACE MR0175, Teste ultrasónico, Teste de impacto Charpy, Macro, Tamanho do grão, Dureza, HIC, SSC, Serviço ácido, A para aquecido, N para normalizado, NT para normalizado e temperado,ou QT para "Atemperado" e "Temperado", Equivalente de carbono, etc.
ASTM A694 F52 Serviços de valor acrescentado de flanges	Rolamento, perfuração, punção, usinagem CNC, revestimento de areia, revestimento por tiro, tratamento térmico, pintura anti-ferrugem, tinta preta a óleo, amarelo transparente, revestido de zinco, galvanizado a frio e a quente
ASTM A694 F52 Embalagens de flanges	Paletes de madeira / Caixas de madeira / Papel de plástico
País de origem	Fabricado na China
Certificado de ensaio de material de flanges ASTM A694 F52	Certificado de ensaio do fabricante conforme EN10204 3.1, 3.2 / Certificado de teste de laboratório de laboratório aprovado pela NABL. / Sob agência de inspeção de terceiros como SGS, TUV, DNV, LLOYDS, ABS, Bureau of Indian Standards BIS aprovado etc.

ASTM A694 F52 Composição química das flanges

Composição química da ASTM A694, análise térmica, %
Carbono [C]	≤ 0.30
Manganês [Mn]	≤ 1.60
Fósforo [P]	≤ 0.025
Enxofre [S]	≤ 0.025
Silício [Si]	0.15-0.35

AplicaçãoA640 F52 Flancas de pescoço de soldadura

Equipamento para a indústria do petróleo e do gás natural
Plataformas offshore, trocadores de calor, equipamento subaquático, equipamento de combate a incêndios
Indústria de transformação química, indústria naval e de oleodutos
Instalações de dessalinização, instalações de reação de alta pressão e oleodutos submarinos
Componentes mecânicos (componentes resistentes à corrosão e de alta resistência)
