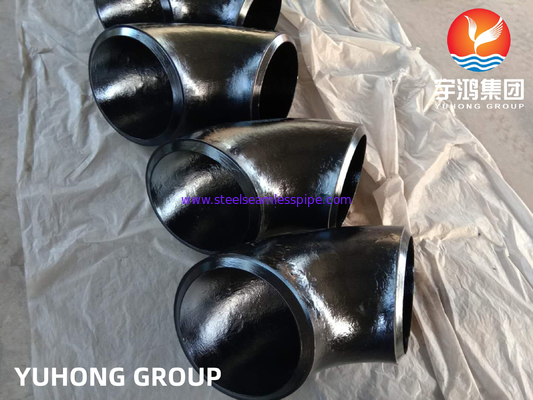

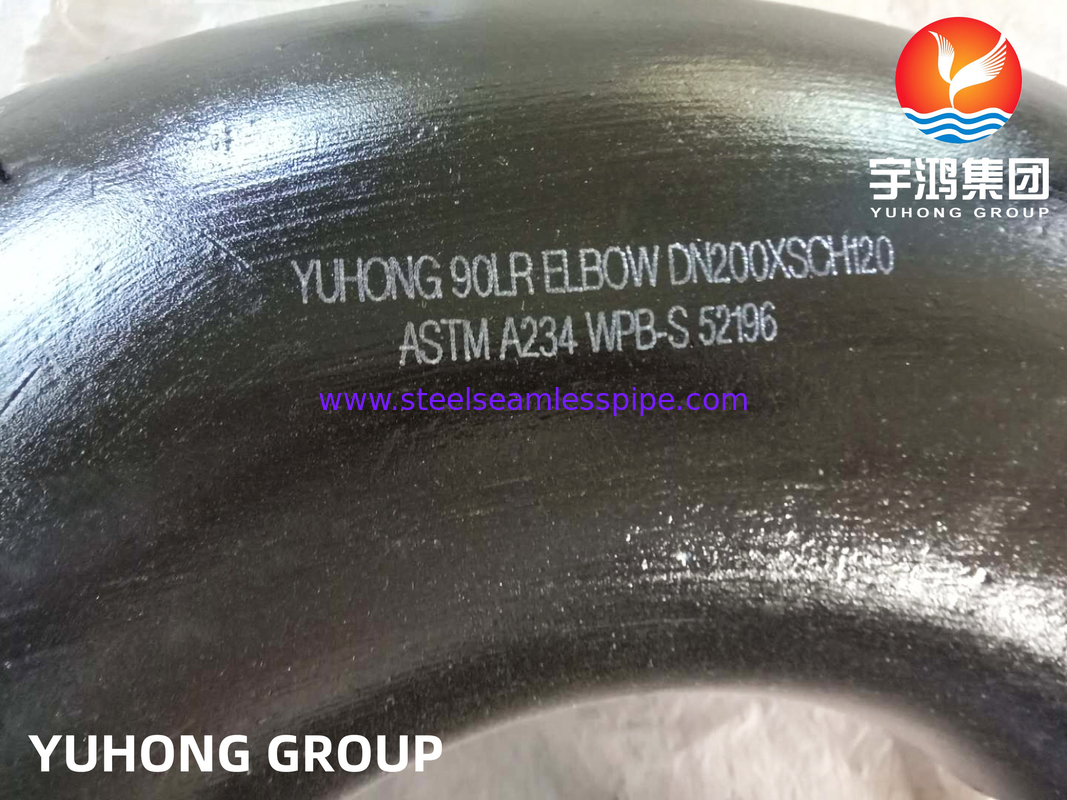

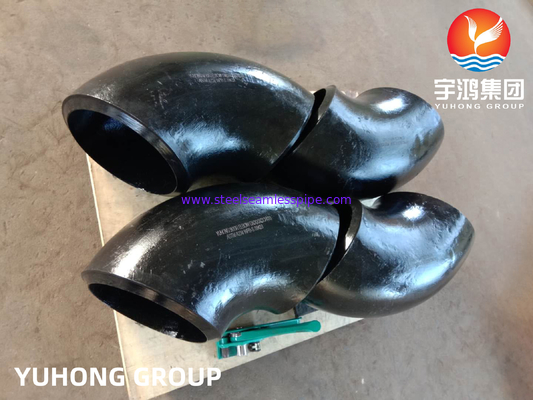

ASTM A234 WPB Carbon Steel Elbow, Long Radius (LR), Butt-Weld Pipe Seamless Fitting B16.9

ASTM A234 WPB Carbon Steel Elbow, Long Radius (LR), Butt-Weld Pipe Seamless Fitting B16.9

Resumo

ASTM A234 WPB Elbow é uma das formas mais usadas de acessórios de tubulação.A A234 WPB Elbow é produzida e fornecida na forma soldada por extrusão. SA234 WPB Cotovelo geralmente vem em qualquer um dos três ângulos; 22.5A A234 WPB SCH 80 Elbow é uma padronização que está em conformidade com a tabela 80.

O A234 WPB Elbow é feito de aço carbono ou aço ligado.A234 Wpb O peso do cotovelo depende principalmente do material, diâmetro e comprimento do dispositivo.

ASTM A234 Área de aplicação:

• Esta especificação abrange os acessórios de aço carbono forjado e de aço ligado de construção sem costura e soldada abrangidos pela última revisão da norma ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83 e MSS-SP-95. Estes acessórios são para utilização em tubulações de pressão e na fabricação de recipientes de pressão para serviço a temperaturas moderadas e elevadas.Os acessórios que diferem destas normas ASME e MSS devem ser fornecidos em conformidade com o requisito suplementar S58 da especificação A 960/A 960M..
• Os requisitos complementares facultativos são previstos para os acessórios quando se pretenda um maior grau de exame.Um ou mais destes requisitos suplementares podem ser especificados na ordem.
• Esta especificação não abrange os acessórios de soldadura fundidos ou os acessórios obtidos a partir de fundições.
• Esta especificação é expressa tanto em unidades de polegadas e libras como em unidades SI.O material deve ser fornecido em unidades de polegadas-libra.
• Os valores indicados nas unidades de polegadas e libras ou nas unidades do SI devem ser considerados separadamente como padrão.Os valores indicados em cada sistema não são exatamente equivalentesPor conseguinte, cada sistema deve ser utilizado independentemente do outro, podendo a combinação dos valores dos dois sistemas resultar na não conformidade com a especificação.

Tipos de cotovelos A234 WPB:

• Por ângulo:

  1. 45° Cotovelo ️ Altera a direcção do tubo em 45°

  2. 90° Cotovelo mais comum; altera direção em 90°

  3. 180° Retorno Cotovelo ️ Viração em U na tubulação

• Por raio:

  1. Radius curto (SR) ∆ Distância do centro ao extremo = 1 x NPS (tamanho nominal do tubo)

  2. Radius longo (LR) Distância centro-termo = 1,5 x NPS

Composição química do cotovelo de aço carbono ASTM A234:

Propriedades mecânicas de um cotovelo de aço carbono ASTM A234:

Aplicações dos cotovelos A234 WPB:

• 1. oleodutos e gasodutos
• 2. Petroquímica e Plantas Químicas
• 3. Centrais elétricas
• 4Tratamento e distribuição de água
• 5. Sistemas de HVAC e de protecção contra incêndio
• 6- Tubulação de processos industriais
