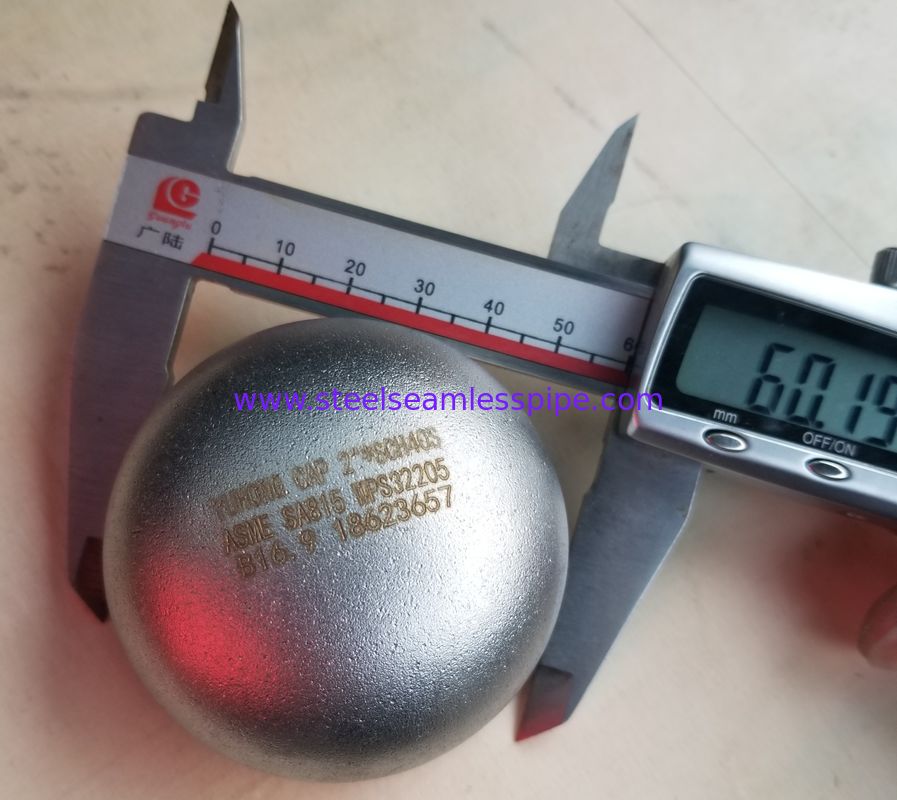

Capas de acabamento ASTM A815 UNS S32205 2205 Duplex de aço inoxidável

Visão geral:

Duplex 2205 é um tipo de aço inoxidável conhecido por sua alta resistência e resistência à corrosão.Quando se trata de Duplex 2205 capas finais, são especificamente concebidos para proporcionar um fecho seguro e à prova de vazamento para sistemas de tubulação ou recipientes sob pressão construídos com aço inoxidável Duplex 2205.

A tampa final do Duplex 2205 seria concebida para corresponder às propriedades mecânicas e resistentes à corrosão deste tipo de aço inoxidável.Normalmente seria fabricado de acordo com as normas relevantes da indústria., como a ASTM A815 para os acessórios, para assegurar a sua qualidade e compatibilidade com os sistemas de tubulação Duplex 2205.

Ao escolher uma tampa Duplex 2205, é importante considerar fatores como o tamanho, classificação de pressão, resistência à temperatura e os requisitos específicos da aplicação.Estas tampas de ponta são comumente utilizadas em indústrias onde a resistência à corrosão e alta resistência são essenciais, como no processamento químico, no petróleo e no gás e nas aplicações marítimas.

Especificações:



Padrão	A norma ASTM A815/ASME SA815; EN10253-4
Materiais	UNS S32205
Tipo	Capuz de calcanhar
Conexão	Solução
Tamanho	1/2"-48" ((DN15-DN1200) ou tamanho personalizado
Espessura	SCH10S-XXS ((2-60 mm)
Superfície	Explosão de areia
Embalagem	Caixa/paleta de madeira compensada



Composição química:



Grau	C	- Não	P	S	Sim	Não.	Cr	Mo.	N
UNS S32205	0.03 no máximo	2.0 no máximo	0.03 no máximo	0.02 no máximo	1.00 no máximo	4.5-6.5	22.0-23.0	3.0-3.5	0.14-0.20





Propriedades mecânicas:



Grau	Força de rendimento, min, ksi [MPa]	Resistência à tração, min, ksi [MPa]	Extensão %	HBW - O máximo.
UNS S32205	65 ((450)	95 ((655)	20	290



Dimensão para BW Cap:



Tamanho nominal		Diâmetro em Bevel (mm)	Duração (mm)		Limitar a espessura da parede para o comprimento E (mm)
DN	NPS	- Uma overdose.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	Dois e meio	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 e meio	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Não.	- Não.
700	28	711.0	267	- Não.	- Não.
750	30	762.0	267	- Não.	- Não.
800	32	813.0	267	- Não.	- Não.
850	34	864.0	267	- Não.	- Não.
900	36	914.0	267	- Não.	- Não.
950	38	965.0	305	- Não.	- Não.
1000	40	1016.0	305	- Não.	- Não.
1050	42	1067.0	305	- Não.	- Não.
1100	44	1118.0	343	- Não.	- Não.
1150	46	1168.0	343	- Não.	- Não.
1200	48	1219.0	343	- Não.	- Não.
NOTA GERAL: A forma destas tampas deve ser elíptica e deve satisfazer os requisitos do Código ASME para caldeiras e recipientes sob pressão. Nota: (1) O comprimento E aplica-se a uma espessura não superior à indicada na coluna “Espaço de parede limite para o comprimento, E.” (2) Comprimento E1aplica-se a uma espessura superior à indicada na coluna "Espessura de parede limite para o comprimento", E for NPS 24 e inferior.1deve ser por acordo entre o fabricante e o comprador.



Aplicação:

1- Processamento químico: nas instalações de processamento químico onde os produtos químicos corrosivos são transportados através de tubos, podem ser utilizadas tampas duplex 2205 para selar as extremidades dos tubos,prevenção de fugas e proteção do sistema de tubulação contra a corrosão.

2Indústria do petróleo e do gás: Na indústria do petróleo e do gás, as tampas duplex 2205 são utilizadas em sistemas de tubulação para o transporte de petróleo, gás e outros fluidos.A elevada resistência à corrosão do aço inoxidável duplex 2205 torna-o adequado para os ambientes adversos encontrados nas operações de petróleo e gás.

3Aplicações marítimas: devido à sua resistência à corrosão em ambientes marinhos,As tampas duplex 2205 são comumente utilizadas na construção naval e em estruturas offshore onde estão expostas a águas do mar e a ambientes de água salgada..

4Indústria de alimentos e bebidas: Em fábricas de processamento de alimentos e cervejarias, onde a limpeza e a higiene são primordiais,As tampas duplex 2205 são utilizadas em sistemas de tubulação para manter a integridade do processo e evitar a contaminação..

5Tratamento da água:As tampas duplex 2205 podem ser utilizadas em sistemas de tubulação para estações de tratamento de água onde a resistência à corrosão e à erosão é crítica devido à presença de vários produtos químicos e substâncias abrasivas.

6- Geração de energia: nas centrais elétricas, as tampas duplex 2205 podem ser utilizadas em sistemas de tubulação para o transporte de vapor, água de arrefecimento e outros fluidos,fornecendo a resistência à corrosão necessária e a resistência mecânica necessária em aplicações de alta temperatura e alta pressão.
