Tubos com Aletas Baixas para Condensadores – Latão de Alumínio ASME SB111 C68700

Visão Geral do Produto

Tubos com Aletas Baixas para Condensadores, fabricados em latão de alumínio ASME SB111 C68700 / UNS C68700, são projetados para aumentar a área de transferência de calor externa dos tubos do condensador, mantendo uma geometria compacta do tubo.

C68700, comumente identificado como Latão de Alumínio B / Latão de Alumínio Arsenical, é uma liga de cobre-zinco contendo alumínio e uma adição controlada de arsênico. ASME SB111 / ASTM B111 reconhece C68700 para aplicações em tubos sem costura para condensadores, evaporadores e trocadores de calor.

A geometria de aleta baixa cria uma série de aletas externas integrais ao redor da superfície do tubo. Comparada a um tubo liso de mesmo diâmetro nominal, a área de superfície externa aumentada pode melhorar a transferência de calor e fornecer maior capacidade de transferência de calor dentro de um invólucro de trocador de calor específico.

Esses tubos são particularmente adequados para condensadores de superfície, trocadores de calor de água do mar e água de resfriamento, condensadores marítimos, equipamentos de dessalinização e sistemas de resfriamento industrial onde o latão de alumínio é selecionado por sua combinação de condutividade térmica, resistência mecânica e resistência à erosão-corrosão em condições adequadas de serviço com água.

Principais Características

• Material: ASME SB111 C68700 / UNS C68700
• Designação do material: Latão de Alumínio B / Latão de Alumínio Arsenical
• Tipo de tubo: Tubo sem costura com aleta baixa
• Aplicação: Condensadores e trocadores de calor
• Aletas baixas integrais aumentam a área de superfície de transferência de calor externa
• Adequado para serviço com água de resfriamento e condensadores
• Disponível em altura de aleta, passo, espessura de parede e comprimento personalizados
• Fabricado de acordo com desenhos do cliente e requisitos do trocador de calor
• Inspeção dimensional e não destrutiva disponível
• Adequado para aplicações de geração de energia, marítimas, dessalinização, petroquímicas e de resfriamento industrial

Aplicações Típicas

1. Condensadores de Superfície

Tubos com aleta baixa C68700 podem ser usados em sistemas de condensadores de superfície onde o vapor é condensado em um lado da superfície de transferência de calor e a água de resfriamento flui através do tubo.

ASTM B111 identifica especificamente C68700 entre as ligas de cobre cobertas para condensadores de superfície, evaporadores e trocadores de calor.

2. Condensadores de Usinas de Energia

Os tubos podem ser considerados para condensadores e equipamentos auxiliares de resfriamento em:

• Usinas termoelétricas
• Usinas de ciclo combinado
• Instalações industriais de geração de energia
• Sistemas de cogeração

3. Resfriamento Marítimo e de Água do Mar

C68700 está amplamente associado ao serviço de tubos de condensadores e trocadores de calor envolvendo água de resfriamento. A composição de latão de alumínio é particularmente relevante para equipamentos marítimos e relacionados à água do mar quando a química operacional e a velocidade da água são devidamente controladas.

Equipamentos típicos incluem:

• Condensadores marítimos
• Sistemas centrais de resfriamento
• Resfriadores de motor
• Equipamentos de resfriamento offshore
• Trocadores de calor a bordo de navios

4. Equipamentos de Dessalinização

Tubos com aleta baixa C68700 podem ser fornecidos para equipamentos de transferência de calor usados em sistemas de dessalinização e tratamento de água do mar, sujeitos à química específica da água e às condições de projeto.

5. Trocadores de Calor Industriais

Aplicações potenciais incluem:

• Trocadores de calor de água de resfriamento
• Condensadores de processo
• Resfriadores de óleo
• Resfriadores de água
• Trocadores de calor de processo químico
• Sistemas industriais de água circulante

Faixa de Tamanho Típica

As dimensões exatas devem ser selecionadas de acordo com o projeto do condensador, cálculo térmico, configuração da placa de tubo e especificação do projeto aplicável.

Faixas de fabricação típicas podem incluir:

ASTM B111/B111M-24 cobre tubos de condensador sem costura de até 3 1/8 pol. (80 mm) de diâmetro, embora as dimensões reais dos tubos com aleta baixa sejam normalmente determinadas pelo projeto do trocador e pela especificação do comprador.

Importante: Os valores dimensionais acima são faixas de fabricação típicas, em vez de requisitos dimensionais universais ASME SB111. As dimensões finais, tolerâncias, geometria da aleta, têmpera e requisitos de inspeção devem ser confirmados em relação à especificação de compra e à edição aplicável da norma.

Composição Química C68700

Os requisitos típicos de composição química para latão de alumínio UNS C68700 incluem:

C68700 é classificado pelo banco de dados UNS da Copper Development Association como Latão de Alumínio, Arsenical, com cobre em aproximadamente 76–79%, alumínio em 1,8–2,5% e arsênico em 0,02–0,06%, com zinco formando o restante.

Para fornecimento contratual, a edição ASME/ASTM aplicável e a especificação de compra prevalecem sobre tabelas de composição generalizadas.

Propriedades Mecânicas

As propriedades mecânicas dependem da têmpera do tubo e da faixa dimensional aplicável. ASME SB111/ASTM B111 fornece requisitos de acordo com a têmpera especificada, em vez de tratar todos os tubos C68700 como tendo um único valor universal de propriedade mecânica. ASTM B111 reconhece condições incluindo recozido, levemente estirado, estirado a frio e estirado a frio/recozido na extremidade.

As propriedades típicas avaliadas para tubos de condensador C68700 incluem:

• Resistência à tração
• Limite de escoamento / resistência de prova, quando aplicável
• Alongamento
• Dureza
• Comportamento de expansão
• Desempenho de achatamento

Para uma página de produto comercial, é preferível declarar os valores garantidos de acordo com a têmpera encomendada e a especificação ASME SB111 atual, em vez de apresentar uma tabela de propriedades mecânicas que possa se aplicar incorretamente a todas as têmperas.

Processo de Fabricação

Nossos tubos de condensador C68700 com aleta baixa podem ser fabricados através de uma sequência controlada, como:

1. Preparação de tarugo/tubo de liga C68700
2. Produção de tubo sem costura
3. Estiramento a frio ou dimensionamento
4. Tratamento térmico de acordo com a têmpera requerida
5. Retificação
6. Controle dimensional de precisão
7. Formação de aleta baixa integral
8. Inspeção da geometria da aleta
9. Limpeza da superfície do tubo
10. Inspeção não destrutiva e dimensional
11. Marcação final e embalagem

ASTM B111 descreve rotas de fabricação incluindo fundição, extrusão, trefilação, recozimento, retificação, corte e outros processos capazes de produzir tubos sem costura na condição especificada.

Inspeção e Testes

Para garantir a adequação para serviço em condensadores e trocadores de calor, a inspeção pode incluir:

Análise Química

Identificação positiva de material ou análise química de laboratório podem ser realizadas para verificar a química da liga C68700.

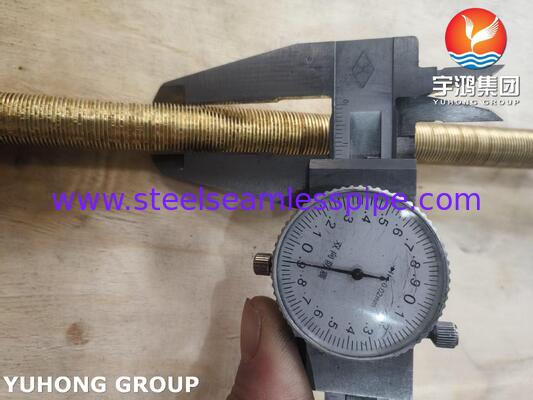

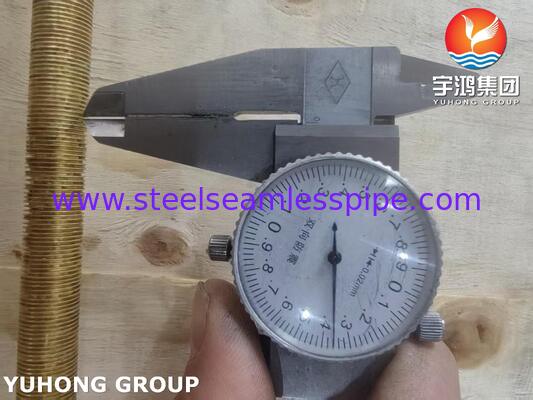

Inspeção Dimensional

Verificações dimensionais típicas incluem:

• Diâmetro externo
• Espessura da parede
• Comprimento do tubo
• Altura da aleta
• Passo da aleta
• Dimensões da raiz da aleta
• Retidão
• Ovalização
• Condição da extremidade

Teste de Tração

O teste de tração é realizado de acordo com a especificação de material aplicável e a têmpera encomendada para verificar o desempenho mecânico.

Teste de Expansão

O teste de expansão avalia a capacidade do tubo de suportar um aumento controlado sem rachaduras ou falhas inaceitáveis.

Teste de Achatamento

O teste de achatamento avalia a ductilidade do tubo e a integridade do material.

Teste de Correntes Parasitas

O exame por correntes parasitas pode ser usado como um método não destrutivo para detectar descontinuidades relevantes na parede do tubo.

Teste Hidrostático

O teste hidrostático pode ser realizado quando especificado pela ordem de compra ou pela norma aplicável.

Teste Pneumático / Ar Subaquático

O teste de vazamento pneumático também pode ser fornecido quando exigido pela especificação do projeto.

ASTM B111/B111M identifica testes de expansão, achatamento e de tensões residuais, e também prevê exames por correntes parasitas, hidrostáticos e pneumáticos entre seus requisitos/opções de teste.

Inspeção Visual e de Superfície

A superfície do tubo é inspecionada quanto a:

• Rachaduras
• Laminações
• Costuras
• Arranhões excessivos
• Defeitos de superfície
• Danos nas aletas
• Deformação
• Corrosão ou contaminação

Vantagens do Design de Aleta Baixa

O principal objetivo da configuração de aleta baixa é aumentar a área de transferência de calor externa sem exigir um diâmetro de tubo base proporcionalmente maior.

Comparado com tubos de condensador lisos, os tubos com aleta baixa podem oferecer:

• Área de transferência de calor externa aumentada
• Maior capacidade de transferência de calor dentro de um trocador compacto
• Potencial redução na área de superfície do trocador necessária
• Uso eficiente de layouts de placa de tubo existentes
• Uma solução prática onde o coeficiente de transferência de calor do lado da carcaça é menor que o coeficiente do lado do tubo

A vantagem térmica real depende da geometria da aleta, propriedades do fluido, velocidade, incrustação, diferença de temperatura, queda de pressão e do projeto completo do trocador de calor.

Por que Escolher Latão de Alumínio C68700?

C68700 combina uma matriz rica em cobre com alumínio e uma adição controlada de arsênico. Seu uso estabelecido em tubos de condensadores e trocadores de calor o torna uma opção de material relevante para serviço com água de resfriamento.

Suas principais vantagens para aplicações em condensadores incluem:

• Boa capacidade de transferência térmica
• Resistência mecânica adequada para aplicações em tubos
• Cobertura de especificação estabelecida para tubos de condensador
• Boa resistência à erosão-corrosão sob condições adequadas de serviço com água
• Adequação para equipamentos de resfriamento marítimos e industriais com água
• Disponibilidade em diferentes têmperas de tubo

ASTM B111 identifica especificamente C68700 como Latão de Alumínio B para tubos de condensador sem costura, e o escopo atual do B111/B111M inclui condensadores de superfície, evaporadores e trocadores de calor.

Garantia de Qualidade

Cada lote de produção pode ser fornecido com documentação de qualidade apropriada, como:

• Certificado de Teste de Material (MTC)
• Relatório de composição química
• Resultados de testes mecânicos
• Relatório de inspeção dimensional
• Relatório de teste de correntes parasitas
• Relatório de teste hidrostático, quando especificado
• Rastreabilidade de calor/lote
• Certificado de conformidade
• Documentação de inspeção de terceiros, quando exigido

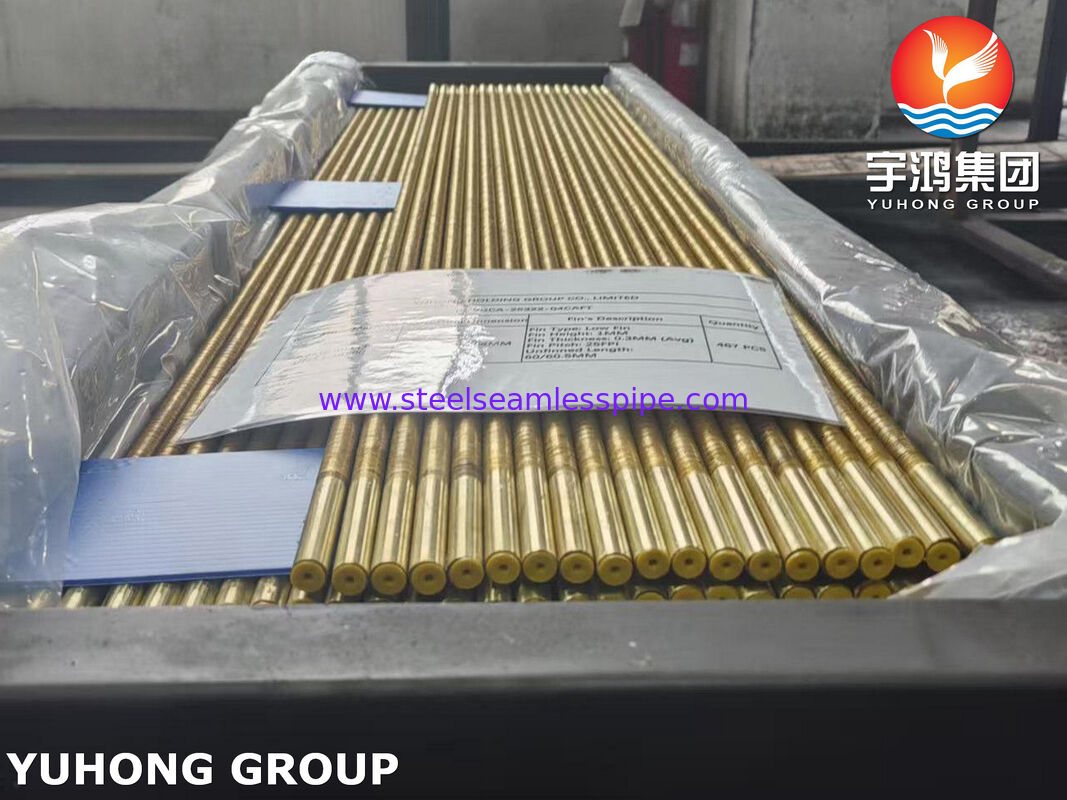

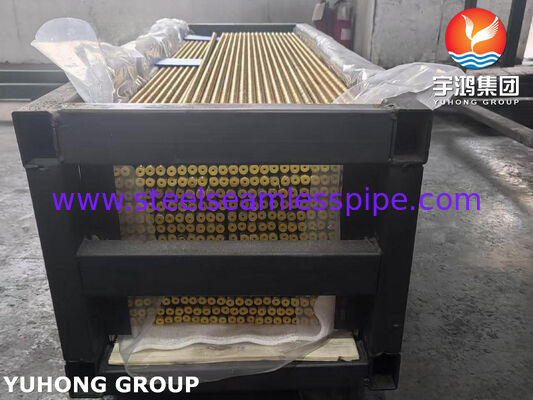

Embalagem

Tubos com aleta baixa C68700 podem ser fornecidos em embalagens de exportação adequadas de acordo com o comprimento do tubo e os requisitos do cliente.

Proteção típica pode incluir:

• Tampas plásticas nas extremidades
• Embalagem protetora
• Embalagem resistente à umidade
• Agrupamento com etiquetas de identificação
• Caixas de madeira ou embalagem de grau de exportação, quando necessário

Cada pacote pode ser marcado com o grau do material, tamanho, comprimento, número de calor/lote, quantidade e especificação aplicável para rastreabilidade.

Posicionamento Recomendado do Produto

Tubos com Aletas Baixas ASME SB111 C68700 para Condensadores e Trocadores de Calor

Este produto é particularmente adequado para clientes que procuram tubos com aleta baixa de latão de alumínio para:

Condensadores de Superfície | Condensadores de Usinas de Energia | Trocadores de Calor Marítimos | Resfriamento de Água do Mar | Equipamentos de Dessalinização | Sistemas de Resfriamento Industrial
