ASME SB163 N04400 Tubos de liga de níquel U-Bend para condensador e trocador de calor de concha e tubo
Visão geral do produto

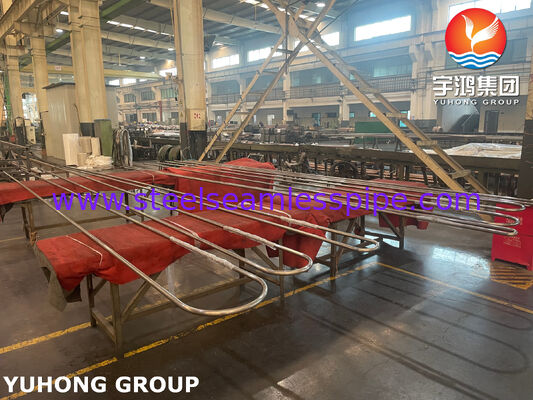

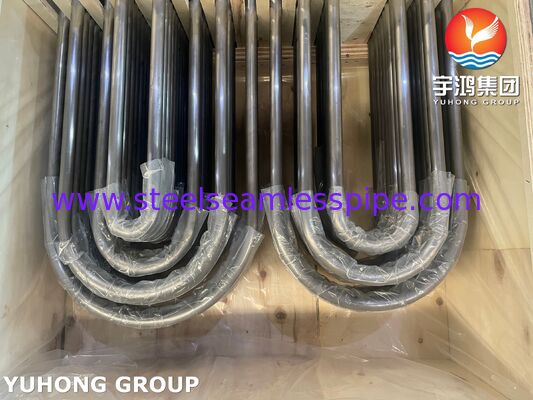

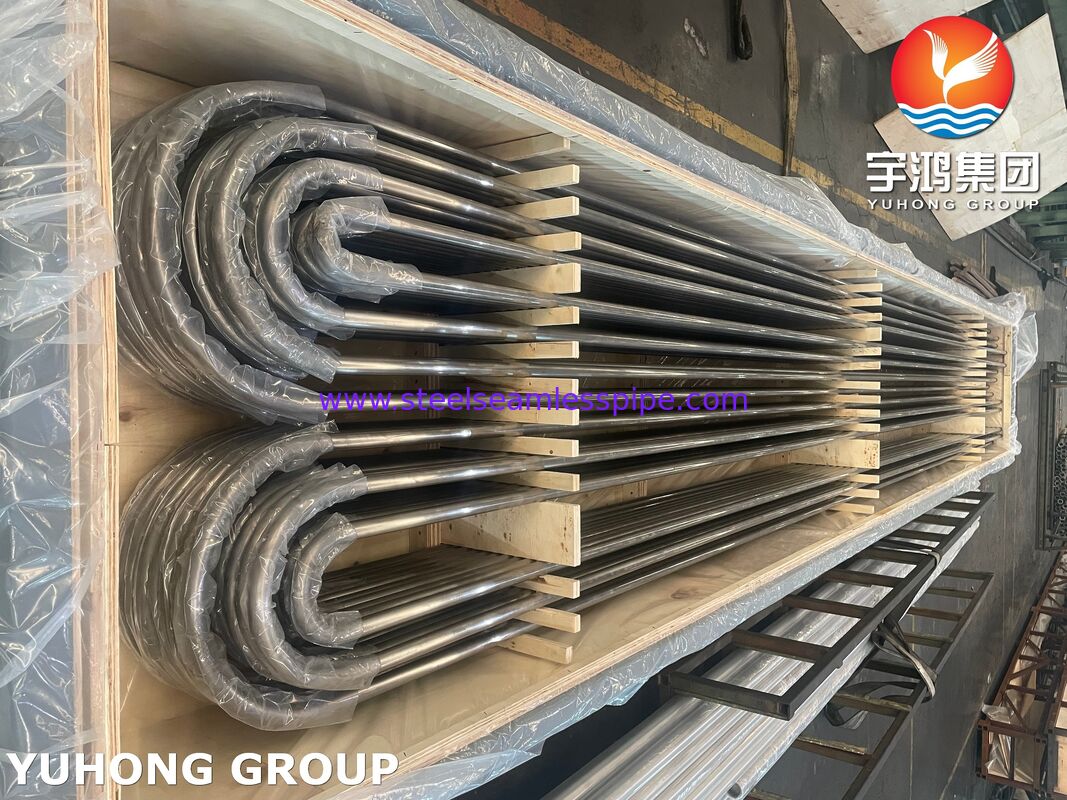

ASME SB163 N04400 tubos de liga de níquel U-Bend
A Yuhong Group Co., Ltd. fornece componentes abrangentes de trocadores de calor, incluindo recipientes de pressão, refrigeradores de ar, conjuntos de tubos, tubos de curvatura em U, tubos de barbatanas, folhas de tubos, defletores e cabeças.Nossa experiência em tubos de trocador de calor de curva U concentra-se na geometria de curva ASME SB-163, cálculo do afinamento das paredes e preparação final.

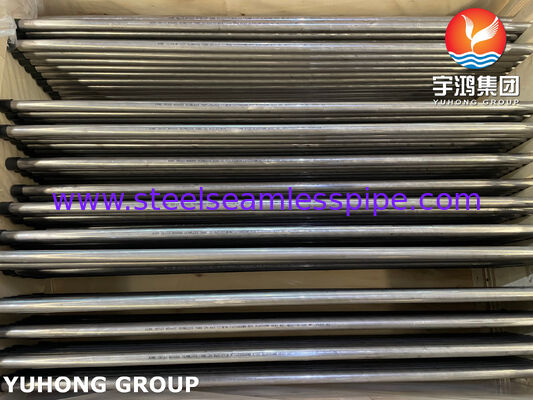

Este produto é um tubo sem costura de níquel-cobre UNS N04400 U-bend projetado para serviço de condensador e trocador de calor.76 mm) e menosO N04400 é equipado com aquecimento ou com redução de tensão, com extremidades aquecidas disponíveis sob especificação.Os tamanhos dos conversores de parede leve de pequeno diâmetro são abrangidos pela norma ASME SB-163, apêndice X2, quando especificados..
Composição química
ASME SB-163 Quadro 1
| Elementos |
N04400, % |
| Níquel |
63.0 min |
| Cobre |
28.0-34.0 |
| Ferro |
2.5 no máximo |
| Manganês |
2.0 no máximo |
| Carbono |
0.3 no máximo |
| Silício |
0.5 no máximo |
| Ácido sulfúrico |
0.024 no máximo |
Propriedades e condições mecânicas
Tabela 3 da norma ASME SB-163
| Condição |
Tensibilidade, min |
Rendimento 0,2% de compensação, min |
Prolongamento, min |
Dureza |
| Arrebatados |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
35% |
- Não. |
| Relaxante do stress |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
15% |
B75 max para extremidades recozidas |
N04400 é fornecido aquecido ou com relevo de tensão Se os tubos com relevo de tensão tiverem extremidades aquecidas, a dureza após aquecimento não deve exceder o valor do quadro 3 da norma ASME SB-163.Os requisitos do tamanho do grão ASME SB-163 aplicam-se à UNS N08120, UNS N08810 e UNS N08811, não para N04400.
Fabricação, Ensaios e Controles de U-Bend
O tubo sem costura N04400 é trabalhado a frio e tratado termicamente.
- Análise química
- Ensaios de tensão
- Ensaios de dureza quando são especificadas extremidades recozidas
- Ensaios de chama
- Ensaios elétricos hidrostáticos ou não destrutivos
O ensaio de flare é efectuado numa extremidade de 1% dos comprimentos de tubo acabados por lote (um tubo mínimo para lotes inferiores a 100 tubos).e o espécime inflamado não deve apresentar rachaduras na parede.
Cada tubo recebe testes elétricos hidrostáticos ou não destrutivos.38 mm) e acima são testados a 1000 psi (6.9 MPa), desde que a tensão calculada da fibra não exceda a S admissível. Para o N04400, S é 17,500 psi (120,6 MPa) aquecido e 21,200 psi (146,2 MPa) aliviado de tensão.
ASME SB-163 Requisitos suplementares S1 de inclinação em U
| Controle |
Requisito ASME SB-163 S1 |
| Bend OD |
Dentro de 10% do valor nominal em qualquer secção interior dos pontos de tangência |
| Parede de topo |
Pelo menos TF = T ((2R) / ((2R + D) |
| Espaçamento das pernas |
Tolerância pelo raio da linha central R: até 18 polegadas, 1/16 polegada; mais de 18-30 polegadas, 3/32 polegadas; mais de 30-36 polegadas, 1/8 polegada. |
| Diferença de comprimento das pernas |
Max. 1/2 polegada (3,2 mm) |
| Hidro após curva |
5 s de sustentação mínima; tensão de fibra de 26,600 psi (183,3 MPa) para cálculo da pressão |
Ordenamento, personalização e aplicações
As informações de encomenda ao abrigo da norma ASME SB-163 incluem liga, condição, acabamento, dimensões, operações de fabrico, requisitos de ensaio, terminações, requisitos suplementares e especificações de inspeção.
As opções personalizadas de curvatura em U incluem:
- Radius de curvatura R
- Comprimento da perna
- De borracha ou de borracha
- Hidro após dobra
- ECM e testemunha de terceiros
As aplicações típicas incluem condensadores, trocadores de calor, resfriadores de ar, feixes de tubos,e funções de arrefecimento marítimo ou químico, quando for necessária a resistência à corrosão do níquel-cobreA construção sem costura evita costuras de soldadura longitudinais, enquanto o projeto de curva U reduz as soldaduras de campo e permite a expansão térmica.
Perguntas Frequentes
Parede média versus parede mínima?A ASME SB-163 abrange ambos. Para o cálculo da parede do ápice de curvatura em U, T é a parede mínima especificada ou a parede média especificada menos a tolerância admissível menos parede.
É necessário tamanho do grão para o N04400?Não. O requisito ASME SB-163 relativo ao tamanho dos grãos aplica-se às UNS N08120, UNS N08810 e UNS N08811.
Podem ser realizados testes hidrostáticos após a dobra?Sim, quando especificado. O tempo mínimo de retenção é de 5 s e a tensão de fibra necessária para calcular a pressão de ensaio hidrostática é de 26 600 psi (183,3 MPa).
