Tubo Soldado Duplex 2205 S31803 ASTM A790 para Serviço Corrosivo
Tubo de Aço Inoxidável Soldado Duplex 2205 S31803 ASTM A790
Visão Geral do Produto
O Tubo de Aço Inoxidável Soldado Duplex 2205 S31803 ASTM A790 é um tubo de aço inoxidável duplex ferrítico-austenítico projetado para tubulações de processo corrosivas e serviços industriais exigentes. Fabricado em aço inoxidável duplex UNS S31803, ele combina alta resistência mecânica com boa resistência à corrosão geral e a ambientes contendo cloretos.
A construção soldada é adequada para aplicações que exigem qualidade controlada da solda longitudinal, dimensões de tubo personalizadas e diâmetros externos maiores. O tubo pode ser fornecido com recozimento em solução, decapagem, inspeção dimensional e testes específicos do projeto, de acordo com os requisitos aplicáveis da ASTM A790/A790M e da ordem de compra.
O Duplex 2205 S31803 é amplamente considerado para petróleo e gás, petroquímica, processamento químico, aplicações marítimas, geração de energia e sistemas de água industrial, onde aço inoxidável convencional ou aço carbono podem não fornecer a combinação necessária de resistência e resistência à corrosão.
Especificações Técnicas
| Item |
Especificação |
| Nome do Produto |
Tubo de Aço Inoxidável Soldado Duplex 2205 |
| Grau do Material |
UNS S31803 |
| Grau Comum |
Duplex 2205 |
| Tipo de Material |
Aço Inoxidável Duplex Ferrítico-Austenítico |
| Padrão do Material |
ASTM A790 / ASME SA790 |
| Método de Fabricação |
Soldagem Longitudinal Automática |
| Tipo de Tubo |
Tubo Soldado de Costura Reta |
| Tratamento Térmico Personalizado |
Recozido em Solução |
| Condição da Superfície Personalizada |
Recozido e Decapado / Personalizado |
| Diâmetro Externo Personalizado |
Personalizado |
| Espessura da Parede Personalizada |
Personalizado |
| Comprimento |
Fixo / Aleatório / Personalizado |
| Preparação da Extremidade Personalizada |
Plana / Chanfrada / Personalizada |
| Padrão de Dimensão |
ASME B36.19 / Especificação do Projeto |
| Inspeção |
Hidrostática / Não Destrutiva / Dimensional |
| PMI |
Disponível |
| MTC |
EN 10204 3.1 / 3.2 |
| Inspeção de Terceiros Personalizada |
Disponível Mediante Solicitação |
Material: UNS S31803 Duplex 2205
UNS S31803 é um grau de aço inoxidável duplex comumente identificado com a família Duplex 2205. Sua microestrutura ferrítico-austenítica fornece um equilíbrio de resistência e resistência à corrosão que difere dos graus austeníticos convencionais, como 304L e 316L.
O sistema de ligas contendo cromo, níquel, molibdênio e nitrogênio contribui para sua resistência a ambientes contendo cloretos e à corrosão sob tensão. O S31803 é, portanto, frequentemente selecionado para tubulações de processo onde tanto a resistência mecânica quanto a resistência à corrosão são importantes considerações de projeto.
Características do Produto
- Estrutura Duplex Ferrítico-Austenítica: A microestrutura duplex fornece uma combinação de resistência mecânica e resistência à corrosão para sistemas de tubulação industrial exigentes.
- Boa Resistência à Corrosão por Cloretos: O Duplex 2205 S31803 é comumente selecionado para tubulações expostas a fluidos contendo cloretos e outros ambientes de processo corrosivos.
- Resistência à Corrosão Sob Tensão: O aço inoxidável duplex oferece resistência aprimorada à corrosão sob tensão por cloretos em comparação com muitos graus de aço inoxidável austenítico convencionais.
- Alta Resistência Mecânica: A resistência mecânica do Duplex 2205 é maior do que a de muitos aços inoxidáveis austeníticos convencionais, tornando-o adequado para tubulações de pressão e sistemas de processo onde a resistência é uma consideração importante.
- Construção Soldada Controlada: A soldagem longitudinal automática fornece uma costura de solda controlada e permite a produção de diâmetros de tubo maiores e espessuras de parede personalizadas.
- Fornecimento Personalizável: O diâmetro externo do tubo, espessura da parede, comprimento, preparação da extremidade, condição da superfície, inspeção e documentação podem ser fornecidos de acordo com os requisitos do projeto.
Processo de Fabricação
O processo de produção típico para tubos soldados ASTM A790 S31803 inclui:
- Preparação de chapa ou tira de aço inoxidável duplex
- Identificação da matéria-prima e verificação química
- Conformação de chapa ou tira
- Soldagem longitudinal controlada
- Inspeção da costura de solda
- Tratamento térmico em solução
- Decapagem e tratamento de superfície
- Corte no comprimento especificado
- Preparação da extremidade
- Inspeção dimensional
- Teste hidrostático ou não destrutivo aplicável
- PMI e inspeção final
- Marcação e embalagem para exportação
A rota de produção real e o escopo de teste são controlados de acordo com o padrão aplicável, especificação de compra e plano de inspeção acordado.
Aplicações
- Petróleo e Gás: Usado em sistemas de tubulação de processo, produção e utilidades selecionados onde fluidos corrosivos e ambientes contendo cloretos podem ser encontrados.
- Plantas Petroquímicas: Adequado para tubulações de processo em refinarias e instalações petroquímicas que exigem construção em aço inoxidável duplex.
- Processamento Químico: Aplicado a linhas de processo químico selecionadas onde resistência à corrosão e resistência mecânica são necessárias.
- Sistemas Marítimos e de Água do Mar: Considerado para tubulações marítimas, sistemas de água de resfriamento e aplicações selecionadas relacionadas à água do mar, sujeito às condições reais de serviço.
- Geração de Energia: Usado em sistemas de água de resfriamento, água de processo e tubulações auxiliares selecionados em usinas de energia.
- Tubulações de Processo Industrial: Adequado para sistemas de transporte de fluidos industriais que exigem uma combinação de resistência, resistência à corrosão e construção de tubos soldados.
Meios de Serviço Típicos
Nota: A adequação do material deve ser avaliada de acordo com o meio real, concentração de cloreto, temperatura, velocidade de fluxo e condições operacionais.
Tubo Soldado ASTM A790 S31803 vs. Tubo Sem Costura
A ASTM A790 abrange tubos de aço inoxidável duplex sem costura e soldados de costura reta. O tubo soldado é produzido pela conformação de chapa ou tira e criação de uma solda longitudinal controlada. Pode ser vantajoso para diâmetros externos maiores e certas dimensões personalizadas. O tubo sem costura é fabricado sem solda longitudinal e pode ser selecionado para requisitos específicos de pressão, tamanho ou projeto. A escolha entre construção soldada e sem costura deve ser baseada nas dimensões do tubo, condições de serviço, requisitos de projeto e especificação do projeto aplicável.
S31803 vs. S32205 Duplex 2205
| Item |
S31803 |
S32205 |
| Nome Comum |
Duplex 2205 |
Duplex 2205 |
| Designação UNS |
S31803 |
S32205 |
| Família de Materiais |
Aço Inoxidável Duplex |
Aço Inoxidável Duplex |
| Estrutura |
Ferrítico-Austenítico |
Ferrítico-Austenítico |
| Sistema Típico Cr-Ni-Mo |
Classe 22Cr-5Ni-3Mo |
Classe 22Cr-5Ni-3Mo |
| Aplicações Típicas |
Tubulações de Processo Corrosivo |
Tubulações de Processo Corrosivo |
Embora S31803 e S32205 sejam ambos comumente associados ao Duplex 2205, eles têm requisitos de composição química diferentes. Eles não devem ser tratados como automaticamente intercambiáveis. O grau UNS exato especificado na ordem de compra deve ser sempre seguido.
Designações de Materiais Relacionadas
| Padrão / Sistema |
Designação |
| UNS |
S31803 |
| Grau Comum |
Duplex 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| Referência EN |
X2CrNiMoN22-5-3 |
| Referência JIS |
SUS329J3L |
Designações relacionadas devem ser verificadas em relação ao padrão de material aplicável e aos requisitos químicos/mecânicos antes de serem tratadas como equivalentes exatos.
Inspeção e Testes
A inspeção de qualidade pode ser organizada de acordo com a ASTM A790/A790M e os requisitos específicos do projeto. As opções típicas de inspeção incluem:
- Análise de Composição Química
- Testes de Tração
- Testes de Dureza
- Teste de Achatamento
- Teste Hidrostático
- Teste Elétrico Não Destrutivo
- Inspeção da Costura de Solda
- Teste Ultrassônico Quando Especificado

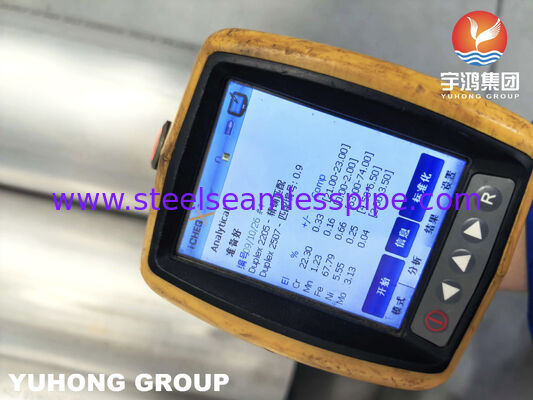

- Identificação Positiva de Material (PMI)

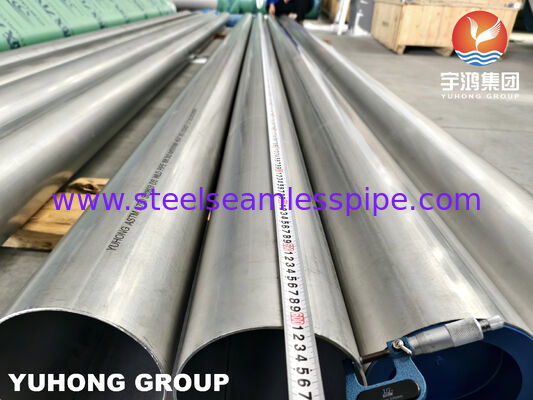

- Inspeção Dimensional
- Inspeção Visual
- Inspeção de Superfície
- Inspeção de Terceiros Personalizada
Tratamento de Superfície
O tubo soldado ASTM A790 S31803 pode ser fornecido com uma condição de superfície adequada para o processo de fabricação e os requisitos do projeto. As opções comuns incluem:
- Recozido em Solução e Decapado
- Recozido e Decapado
- Superfície Tratada Mecanicamente
- Acabamento de Superfície Personalizado
Os requisitos de superfície devem ser confirmados de acordo com as dimensões do tubo, rota de fabricação e especificação do projeto.
Preparação da Extremidade Personalizada
As extremidades dos tubos podem ser fornecidas de acordo com os requisitos de tubulação e soldagem do cliente. As opções disponíveis incluem:
- Extremidade Plana
- Extremidade Chanfrada
- Extremidade de Corte Quadrado
- Preparação de Extremidade Personalizada
Documentos de Qualidade e Certificações
Os seguintes documentos podem ser fornecidos de acordo com a ordem de compra e o plano de inspeção:
- Certificado de Teste de Material EN 10204 3.1
- Certificado EN 10204 3.2 Mediante Solicitação
- Relatório de Análise Química
- Relatório de Teste Mecânico
- Relatório de Teste Hidrostático
- Relatório de NDT
- Relatório PMI
- Relatório de Inspeção Dimensional
- Registro de Tratamento Térmico
- Lista de Embalagem
- Certificado de Origem
- Relatório de Inspeção de Terceiros
Embalagem

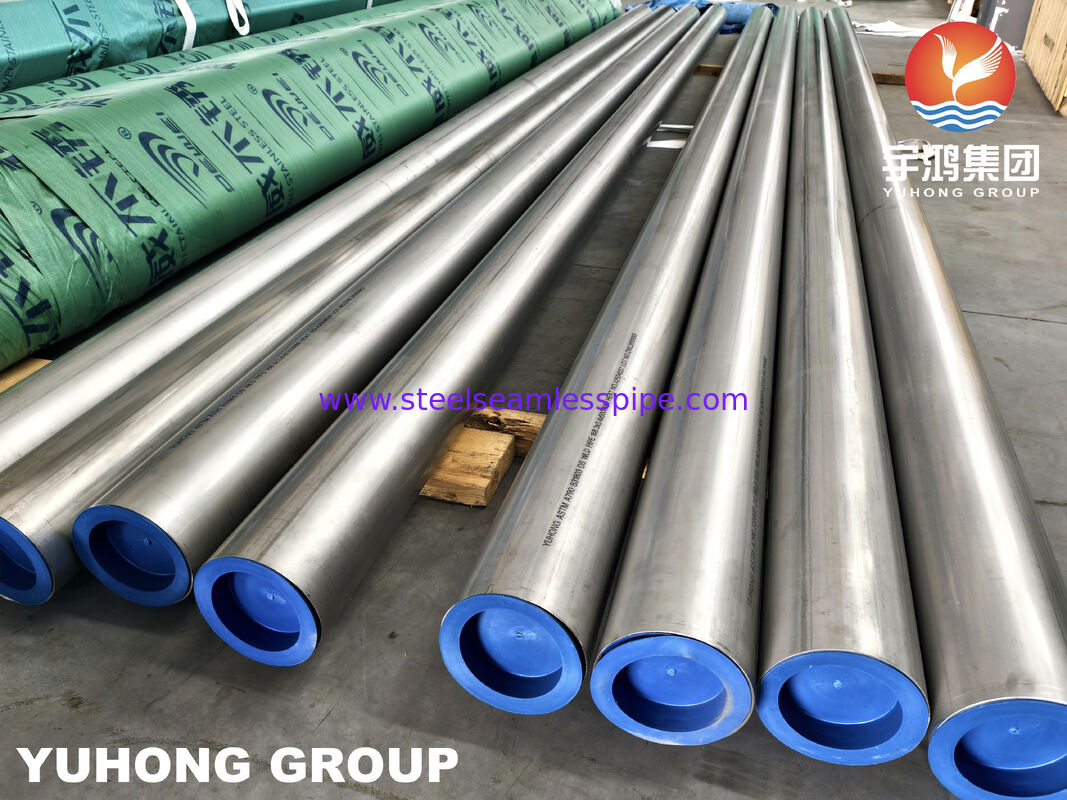

Os tubos soldados ASTM A790 S31803 são normalmente fornecidos com tampas protetoras nas extremidades e firmemente agrupados de acordo com o tamanho do tubo e os requisitos de transporte. Embalagem plástica, cintas de aço e embalagem para exportação marítima podem ser providenciadas para transporte de longa distância.
Fabricação e Fornecimento Personalizados
Podemos fornecer tubos soldados ASTM A790 S31803 Duplex 2205 com:
- Diâmetro Externo Personalizado
- Espessura da Parede Personalizada
- Comprimento do Tubo Personalizado
- Preparação da Extremidade Personalizada
- Condição da Superfície Personalizada
- Tratamento Térmico Personalizado
- Requisitos de Inspeção Personalizados
- Requisitos de PMI Personalizados
- Requisitos de NDT Personalizados
- Inspeção de Terceiros Personalizada
- Certificação de Material Personalizada
Desenhos técnicos, especificações de projeto e planos de inspeção podem ser revisados antes da produção para confirmar os requisitos aplicáveis.
Perguntas Frequentes
- O que é o tubo ASTM A790 S31803?
O tubo ASTM A790 S31803 é um tubo de aço inoxidável duplex fabricado de acordo com os requisitos da ASTM A790/A790M. O UNS S31803 é comumente associado ao aço inoxidável Duplex 2205.
- O tubo ASTM A790 S31803 é soldado ou sem costura?
A ASTM A790 abrange tubos sem costura e soldados de costura reta. A descrição do produto deve especificar claramente se o tubo fornecido é soldado ou sem costura.
- S31803 é o mesmo que Duplex 2205?
S31803 é comumente identificado como Duplex 2205. No entanto, S31803 e S32205 têm requisitos químicos diferentes, portanto, o grau UNS especificado deve ser confirmado para cada projeto.
- Para que é usado o tubo soldado ASTM A790 S31803?
É comumente usado em aplicações de petróleo e gás, petroquímica, processamento químico, marítima, geração de energia e tubulações de processo industrial.
- O tubo soldado S31803 pode ser fornecido com PMI?
Sim. A Identificação Positiva de Material (PMI) pode ser providenciada quando exigido pela ordem de compra ou plano de inspeção.
- A inspeção de terceiros pode ser providenciada?
Sim. A inspeção de terceiros pode ser providenciada de acordo com o escopo de inspeção acordado e os requisitos do projeto.
