Visão Geral do Produto

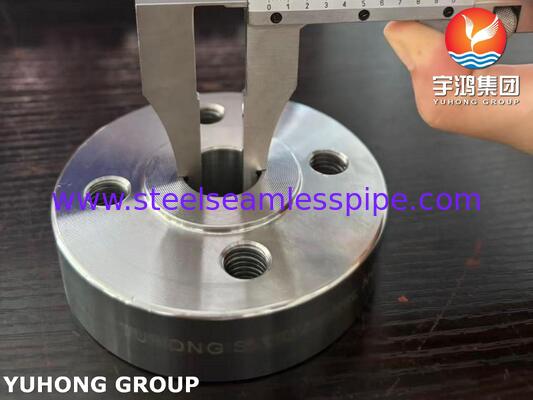

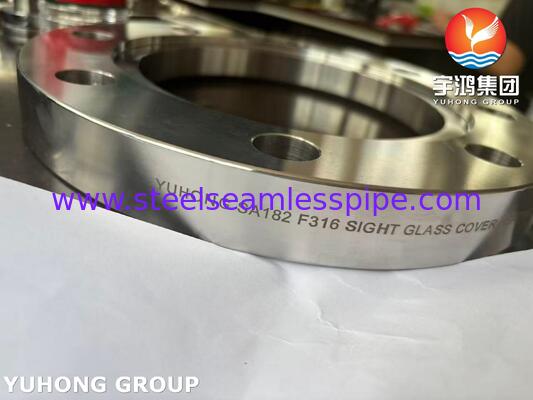

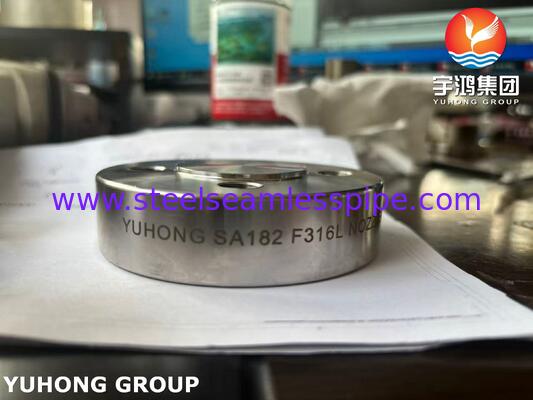

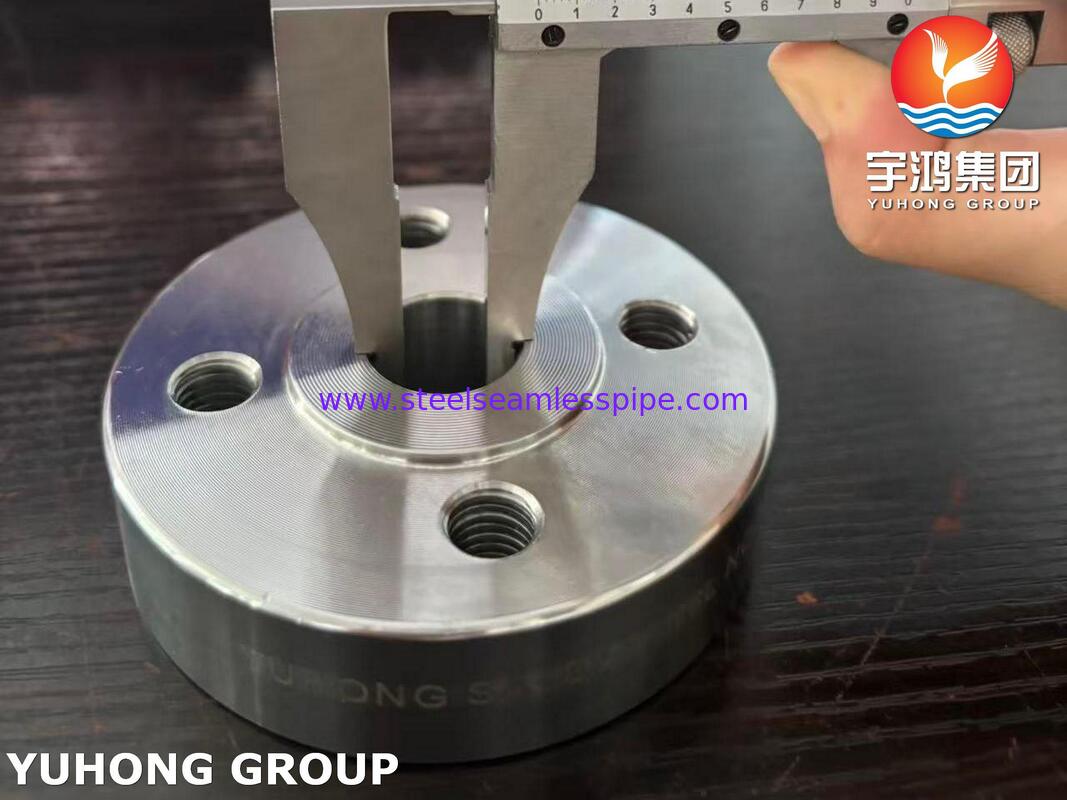

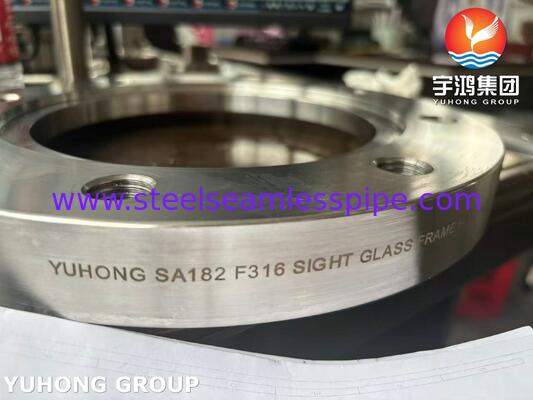

A Flange de Vidro de Inspeção em Aço Inoxidável ASME SA182 F316 é um componente forjado e usinado em aço inoxidável projetado para conjuntos de vidro de inspeção, portas de visualização e equipamentos de inspeção visual usados em sistemas de processo industrial.
Fabricada em aço inoxidável austenítico F316, a flange de quadro pode ser fornecida com uma abertura central de visualização, furos para parafusos, furos roscados, superfícies de vedação e outros recursos usinados de acordo com o desenho do cliente.O componente é adequado para integração em equipamentos de processo, vasos de pressão, sistemas de tubulação, tanques, trocadores de calor e outros equipamentos onde um vidro de inspeção ou janela de visualização é necessário.A configuração da flange, dimensões, classificação de pressão e detalhes de conexão são determinados de acordo com o projeto do equipamento, padrão de flange aplicável e especificação do cliente.
Especificações do Produto
Item
Especificação
| Nome do Produto |
Flange de Vidro de Inspeção em Aço Inoxidável F316 |
| Tipo de Produto |
Flange de Quadro de Vidro de Inspeção / Flange de Porta de Visualização |
| Material |
Aço Inoxidável Austenítico |
| Grau |
F316 |
| UNS |
S31600 |
| Padrão |
ASME SA182 / ASTM A182 |
| Fabricação |
Forjamento + Usinagem CNC |
| Forma |
Circular |
| Diâmetro Externo |
Personalizado |
| Espessura Total |
Processo de Fabricação |
| Abertura do Vidro de Inspeção |
Processo de Fabricação |
| Dimensões da rosca |
Processo de Fabricação |
| Tamanho da Rosca |
Processo de Fabricação |
| Face de Vedação |
Processo de Fabricação |
| Conexão |
Processo de Fabricação |
| Superfície de Vedação |
Usinado / Personalizado |
| Parâmetros típicos incluem: |
Personalizado |
| Quantidade de Furos para Parafusos |
Processo de Fabricação |
| Dimensões da Flange |
Usinado / Decapado / Passivado / Personalizado |
| Tratamento Térmico |
Tratamento Térmico de Solução Conforme Especificado |
| A flange de quadro de vidro de inspeção é projetada para fornecer uma interface mecânica de montagem e vedação para um conjunto de vidro de inspeção. |
Inspeção Química, Mecânica e Dimensional |
| Certificação |
MTC / EN 10204 3.1 / 3.2 Conforme Necessário |
| Aplicação |
Vidro de Inspeção, Porta de Visualização, Equipamentos de Processo e Tubulações |
| Material de Aço Inoxidável F316 |
O F316 é um grau de aço inoxidável austenítico contendo cromo, níquel e molibdênio. |
A composição nominal da liga fornece as características de material necessárias para uma ampla gama de aplicações em equipamentos industriais. O F316 é comumente especificado para equipamentos de processo, componentes de tubulação, válvulas, flanges e outras peças fabricadas ou forjadas.
Para produtos fabricados de acordo com ASME SA182 F316, a composição química, propriedades mecânicas e requisitos de tratamento térmico devem estar em conformidade com a edição aplicável da ASME SA182 / ASTM A182 e a especificação de compra.
Composição Química
Os requisitos químicos típicos do F316 sob a ASTM A182 são mostrados abaixo:ElementoRequisito F316
C
≤0.080%
| Mn |
≤2.00% |
| Si |
≤1.00% |
| P |
≤0.045% |
| S |
≤0.030% |
| Cr |
16.0–18.0% |
| Ni |
10.0–14.0% |
| Mo |
2.0–3.0% |
| Fe |
Balance |
| A composição química real deve ser verificada em relação à edição aplicável da ASME SA182 e ao certificado de material para o lote fornecido. |
Propriedades Mecânicas |
| As propriedades mecânicas das forjadas ASME SA182 F316 devem atender aos requisitos da especificação de material aplicável. |
Propriedade |
Requisito
Resistência à Tração
De acordo com ASME SA182 F316
| Limite de Escoamento |
De acordo com ASME SA182 F316 |
| Alongamento |
De acordo com a Especificação Aplicável |
| Redução de Área |
De acordo com a Especificação Aplicável |
| Diâmetro externo |
De acordo com a Especificação Aplicável |
| Tratamento Térmico |
Projeto da Flange de Quadro de Vidro de Inspeção |
| Diâmetro interno |
Projeto da Flange de Quadro de Vidro de Inspeção |
| A flange de quadro de vidro de inspeção é projetada para fornecer uma interface mecânica de montagem e vedação para um conjunto de vidro de inspeção. |
A estrutura típica consiste em um corpo circular forjado com uma abertura central de visualização e furos de montagem. |
Abertura Central de Visualização
A abertura interna é usinada de acordo com o diâmetro do vidro de inspeção e a área de visualização necessários.
Face da Flange
A face da flange pode ser usinada para a configuração de vedação especificada.
Furos para Parafusos
Os furos para parafusos podem ser dispostos de acordo com o desenho do equipamento do cliente ou as dimensões aplicáveis da flange.
Furos Roscados
Furos roscados podem ser fornecidos quando o conjunto de vidro de inspeção usa fixação roscada ou arranjos de montagem personalizados.
Superfície de Vedação
A superfície de vedação pode ser usinada de acordo com a configuração necessária da junta, vidro e montagem.
Dimensões da Flange
A flange de quadro de vidro de inspeção pode ser personalizada de acordo com os desenhos do cliente.
Parâmetros típicos incluem:
Parâmetro
Configuração Disponível
Diâmetro Externo
Personalizado
| Diâmetro Interno |
Personalizado |
| Espessura Total |
Processo de Fabricação |
| Abertura do Vidro de Inspeção |
Processo de Fabricação |
| Círculo de Parafusos |
Processo de Fabricação |
| Quantidade de Furos para Parafusos |
Processo de Fabricação |
| Diâmetro do Furo para Parafusos |
Processo de Fabricação |
| Tamanho da Rosca |
Processo de Fabricação |
| Face de Vedação |
Processo de Fabricação |
| Ranhura |
Personalizado |
| Escareamento |
Processo de Fabricação |
| Tolerância de Usinagem |
Processo de Fabricação |
| Se o componente for necessário para conformidade com um padrão dimensional de flange específico, o padrão aplicável deve ser especificado separadamente no pedido de compra. |
Processo de Fabricação |
| 1. Matéria-Prima |
A matéria-prima forjada em aço inoxidável F316 certificada é selecionada de acordo com a especificação ASME SA182 necessária. |
2. Forjamento
A matéria-prima é aquecida e forjada na forma preliminar de anel ou flange necessária.
3. Tratamento Térmico
O tratamento térmico de solução é realizado de acordo com a especificação de material aplicável.
4. Usinagem Bruta
O componente forjado é usinado grosseiramente para estabelecer as dimensões externas e internas principais.
5. Usinagem CNC
A usinagem de precisão é realizada para:
Diâmetro externo
Diâmetro interno
Abertura do vidro de inspeção
Face da flange
- Espaçamento dos furos para parafusos
- Diâmetro do círculo de parafusos
- Ranhuras de vedação
- Escareamentos
- 6. Acabamento Superficial
- O componente usinado pode ser fornecido com a condição superficial especificada.
- 7. Inspeção Final
- As dimensões finais, posições dos furos, identificação do material e condição da superfície são inspecionadas antes do envio.
Capacidade de Usinagem
A flange de quadro de vidro de inspeção F316 pode ser usinada em CNC de acordo com os desenhos do cliente.
A usinagem pode incluir:
Torneamento
Usinagem de face
Mandrilamento
Furação
- Rosqueamento
- Usinagem de ranhuras
- Escareamento
- Chanframento
- Acabamento de precisão
- A tolerância de usinagem é controlada de acordo com o desenho do cliente e os requisitos dimensionais aplicáveis.
- Controle de Qualidade
- Inspeção de Material
- Verificação do número do lote
Composição química
PMI
Identificação do material
- Revisão do certificado de material
- Inspeção Mecânica
- Quando necessário:
- Teste de tração
- Limite de escoamento
Alongamento
Dureza
- Inspeção Dimensional
- A inspeção pode incluir:
- Diâmetro externo
- Diâmetro interno
Espessura
Diâmetro do furo para parafusos
- Espaçamento dos furos para parafusos
- Diâmetro do círculo de parafusos
- Dimensões da rosca
- Dimensões da face de vedação
- Dimensões da ranhura
- Concentricidade
- Planicidade
- Inspeção de Superfície
- A flange acabada pode ser inspecionada visualmente para:
- Rachaduras
- Defeitos superficiais
Danos de usinagem
Rebarbas
- Corrosão
- Acabamento inadequado
- Ensaios não destrutivos adicionais podem ser realizados de acordo com os requisitos do projeto.
- Documentos de Inspeção
- A seguinte documentação pode ser fornecida de acordo com os requisitos do cliente:
- Certificado de Teste de Material
Certificado EN 10204 3.1
Certificado EN 10204 3.2
Relatório de Análise Química
- Relatório de Teste Mecânico
- Relatório PMI
- Relatório de Inspeção Dimensional
- Registro de Tratamento Térmico
- Relatório de END
- Certificado de Conformidade
- Relatório de Inspeção de Terceiros
- Aplicações
- Equipamentos de Processo Industrial
- A flange de quadro de vidro de inspeção F316 pode ser instalada em equipamentos de processo onde é necessária a monitorização visual do processo interno.
- Vasos de Pressão
O componente pode ser fabricado como parte de uma porta de visualização personalizada ou conjunto de vidro de inspeção para equipamentos de pressão.
Tubulações de Processo
Conjuntos de flange de vidro de inspeção podem ser usados em sistemas de tubulação selecionados para fornecer observação visual do fluxo do processo.
Equipamentos de Processamento Químico
O aço inoxidável F316 é comumente especificado para equipamentos de processo onde é necessário um aço inoxidável austenítico contendo molibdênio.
Trocadores de Calor e Condensadores
O componente pode ser incorporado em conjuntos personalizados de trocadores de calor ou condensadores que requerem uma porta de inspeção visual.
Tanques e Vasos
As aplicações podem incluir tanques de armazenamento, tanques de processo e vasos equipados com janelas de visualização.
Equipamentos Marinhos e Industriais
A flange de quadro de vidro de inspeção F316 pode ser fabricada para equipamentos marinhos e industriais de acordo com as condições de serviço aplicáveis e requisitos de projeto.
