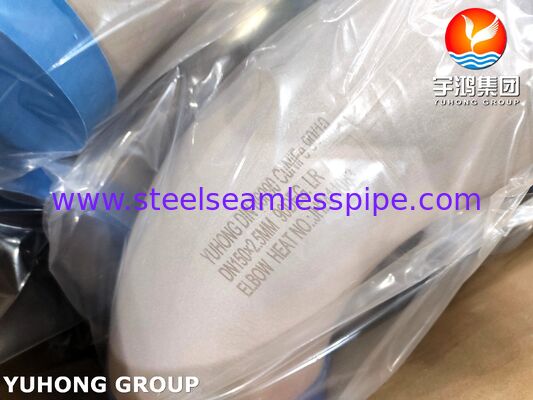

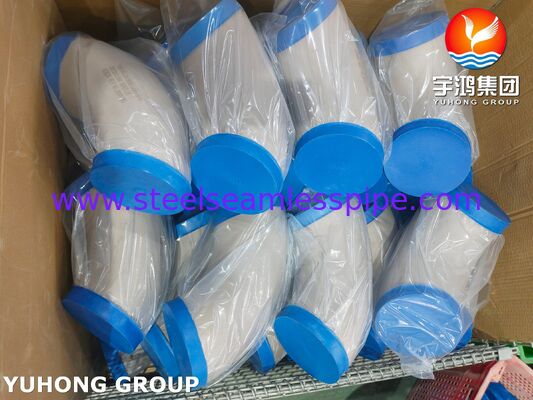

Cotovelo CuNi 90/10 DIN 86090 C70600 Acessório de Tubo de Cobre Níquel
O Cotovelo CuNi 90/10 DIN 86090 é um acessório de solda de topo em cobre-níquel projetado para sistemas de tubulação de liga de cobre-níquel. O cotovelo proporciona uma mudança controlada na direção da tubulação, mantendo uma conexão soldada adequada para instalações de tubulação de serviço contínuo.
Visão Geral do Produto
Os acessórios CuNi 90/10 são comumente associados a ligas de cobre-níquel à base de CuNi10Fe, incluindo a designação relacionada UNS C70600, que são amplamente utilizadas em sistemas de tubulação marítimos, de água do mar e outros resistentes à corrosão. A designação exata do material e a composição química devem ser confirmadas em relação à especificação de compra aplicável.
Fabricado de acordo com DIN 86090, o acessório pode ser fornecido em diferentes ângulos de cotovelo, dimensões e espessuras de parede de acordo com os requisitos do projeto.
Especificações Técnicas
| Item |
Especificação |
| Nome do Produto |
Cotovelo de Cobre Níquel CuNi 90/10 |
| Tipo de Produto |
Cotovelo de Solda de Topo |
| Padrão |
DIN 86090 |
| Material |
Liga de Cobre Níquel |
| Grau |
CuNi 90/10 / à base de CuNi10Fe |
| Grau UNS Relacionado |
C70600* |
| Sistema Cobre-Níquel |
Cu-Ni-Fe-Mn |
| Tipo de Conexão |
Solda de Topo |
| Ângulo do Cotovelo |
45° / 90° / Personalizado |
| Fabricação |
Construção conformada / sem costura ou soldada de acordo com a especificação |
| Tamanho |
Personalizado / De acordo com DIN 86090 |
| Espessura da Parede |
Correspondente à especificação do tubo |
| Preparação da Extremidade |
Extremidade para solda de topo |
| Superfície |
Acabamento de laminação / Decapado ou personalizado |
| Tratamento Térmico |
De acordo com os requisitos de material e produção |
| Inspeção |
Inspeção dimensional, visual e de material |
* C70600 deve ser tratado como uma designação de material relacionada, em vez de um equivalente automático um para um. A composição química deve ser verificada em relação ao grau de material DIN 86090 real antes de reivindicar equivalência exata.
Norma DIN 86090
A DIN 86090 está especificamente associada a cotovelos de liga de cobre-níquel para soldagem de topo em tubulações de liga de cobre-níquel.
A norma é relevante para aplicações onde o acessório precisa manter a compatibilidade com sistemas de tubulação de cobre-níquel e sua configuração de soldagem.
As principais considerações incluem:
- Dimensões do cotovelo
- Diâmetro externo e espessura da parede
- Raio do cotovelo
- Preparação da extremidade para solda de topo
- Designação do material
- Condição de entrega
- Tolerâncias dimensionais
Para pedidos de projeto, as dimensões do acessório devem ser especificadas juntamente com o tamanho e a espessura da parede do tubo correspondente.
Material CuNi 90/10
A liga de cobre-níquel CuNi 90/10 é amplamente selecionada para sistemas de tubulação expostos a ambientes marinhos e de água do mar.
Características do Material:
- Liga de cobre-níquel com aproximadamente 90% de cobre e 10% de níquel
- Boa resistência à corrosão da água do mar
- Boa resistência à erosão-corrosão sob condições de fluxo apropriadas
- Adequado para sistemas de tubulação marítimos
- Boas características de fabricação e soldagem
- Compatível com sistemas de tubulação de cobre-níquel
- Adequado para serviço de longo prazo onde materiais de cobre-níquel são especificados
A adição de ferro e manganês nos graus CuNi 90/10 contribui para o desempenho do material em serviço marítimo. Os limites químicos exatos dependem da especificação de material aplicável.
Estrutura do Produto

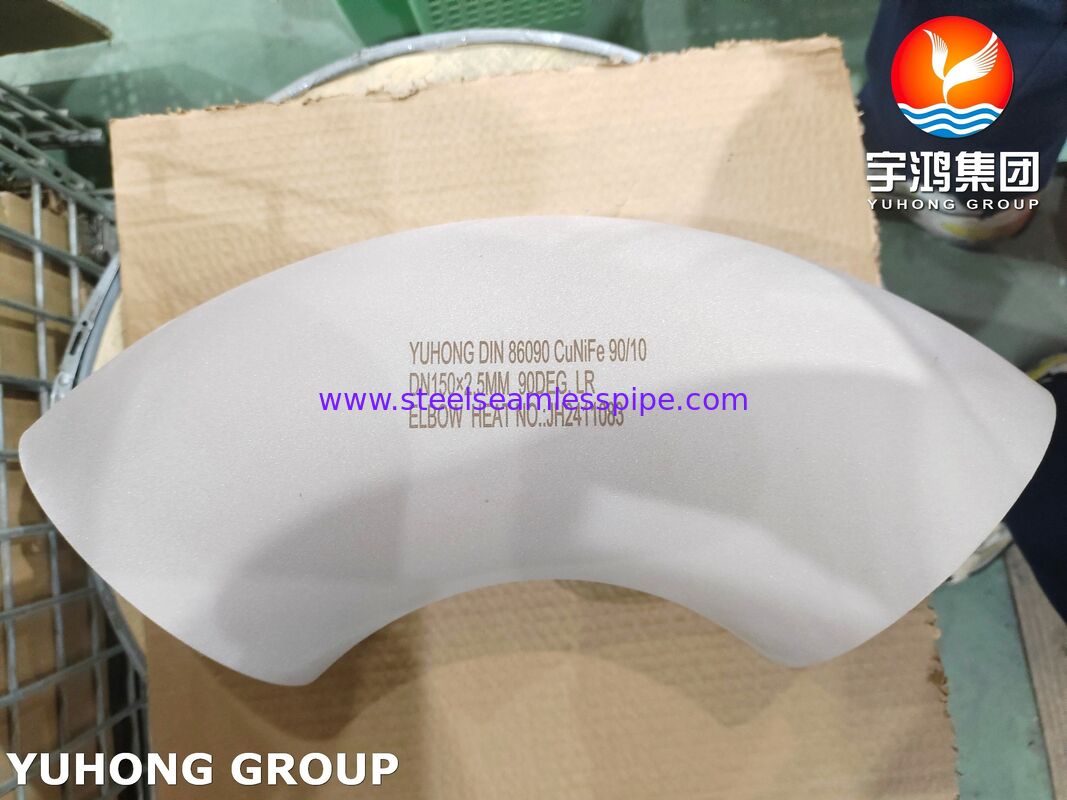

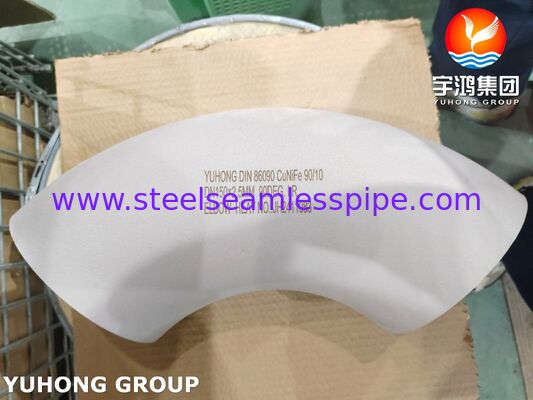

O cotovelo DIN 86090 é projetado com extremidades para solda de topo, permitindo que o acessório seja soldado diretamente a tubos de cobre-níquel compatíveis.
Principais Características de Design:
- Configuração do cotovelo: 45° ou 90° de acordo com a necessidade
- Conexão: Solda de topo
- Geometria da curva: Raio controlado para instalação da tubulação
- Preparação da extremidade: Adequado para solda de topo
- Espessura da parede: Selecionada para corresponder ao tubo conectado
- Controle dimensional: Baseado nos requisitos aplicáveis da DIN 86090
Esta configuração fornece uma conexão de tubulação soldada contínua sem introduzir uma junta flangeada na localização do cotovelo.
Processo de Fabricação
A rota de fabricação é selecionada de acordo com o tamanho, condição do material e especificação de produção necessários.
- Seleção de Matéria-Prima
O material da liga de cobre-níquel é selecionado de acordo com o grau especificado e os requisitos químicos.
- Verificação do Material
A composição química e a identificação do material são verificadas antes da conformação.
- Conformação do Cotovelo
O material tubular é conformado na geometria de cotovelo necessária.
- Preparação da Extremidade
As extremidades para solda de topo são preparadas para facilitar a conexão com o tubo CuNi correspondente.
- Tratamento Térmico
O tratamento térmico é realizado quando exigido pela especificação do material e procedimento de produção.
- Inspeção Dimensional
O diâmetro externo, a espessura da parede, o ângulo da curva, o raio e as dimensões das extremidades são verificados.
- Inspeção de Superfície
O acessório é inspecionado visualmente quanto a defeitos de superfície e irregularidades relacionadas à conformação.
- Inspeção Final e Marcação
A identificação do produto e a documentação de inspeção são concluídas antes da embalagem.
Aplicações
Os cotovelos DIN 86090 CuNi 90/10 são particularmente adequados para sistemas de tubulação onde ligas de cobre-níquel são especificadas.
Marítima e Construção Naval
- Linhas de resfriamento de água do mar
- Tubulação de caixa de mar
- Sistemas de combate a incêndio com água do mar
- Tubulação de lastro
- Sistemas de porão e drenagem
- Circuitos de resfriamento marítimos
Offshore e Sistemas de Água do Mar
- Linhas de captação de água do mar
- Tubulação de água de resfriamento
- Tubulação de utilidades de plataformas offshore
- Tubulação relacionada à dessalinização
- Sistemas de circulação de água do mar
Tubulação Industrial
- Tubulação de trocador de calor
- Sistemas de condensador
- Sistemas de água de resfriamento
- Tubulação de processo resistente à corrosão
- Sistemas auxiliares de resfriamento de usinas de energia
Por que Usar Cotovelos CuNi 90/10?
- Resistência à Corrosão da Água do Mar
As ligas CuNi 90/10 são amplamente utilizadas em tubulações de água do mar devido à sua resistência à corrosão em ambientes marinhos devidamente projetados e operados.
- Boa Resistência à Erosão-Corrosão
As ligas de cobre-níquel podem oferecer resistência útil à erosão-corrosão em água do mar corrente quando a velocidade, a química da água e o projeto do sistema permanecem dentro das condições de serviço apropriadas.
- Configuração de Tubulação Soldada
O projeto de solda de topo permite que o cotovelo faça parte de um sistema de tubulação contínuo de cobre-níquel soldado.
- Compatibilidade de Material
O uso de acessórios CuNi com tubos CuNi compatíveis ajuda a manter a consistência do material em todo o sistema de tubulação.
- Dimensões Específicas do Projeto
O ângulo do cotovelo, diâmetro, espessura da parede e outros requisitos dimensionais podem ser fornecidos de acordo com o projeto da tubulação e a especificação aplicável.
Inspeção e Testes
Os requisitos de inspeção podem ser personalizados de acordo com a especificação do projeto.
| Inspeção / Teste |
Disponibilidade |
| Composição Química |
Disponível |

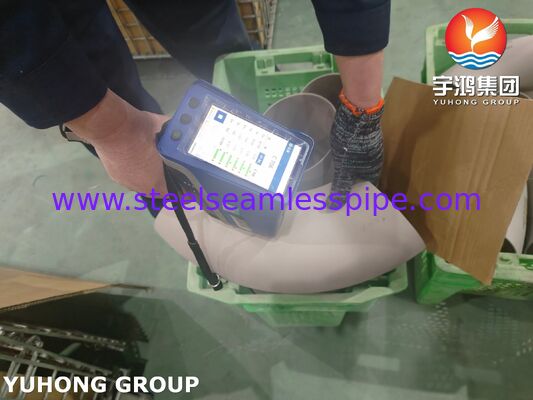

| PMI |
Disponível mediante solicitação |
| Inspeção Visual |
Padrão |
| Inspeção Dimensional |
Padrão |
| Inspeção de Espessura de Parede |
Disponível |
| Inspeção de Ângulo do Cotovelo |
Disponível |
| Inspeção de Raio de Curva |
Disponível |
| Inspeção de Superfície |
Padrão |
| Inspeção de Soldagem |
De acordo com a construção |
| END |
De acordo com os requisitos do projeto |
| MTC / Certificado de Material |
Disponível |
| Inspeção de Terceiros |
Mediante solicitação |
Configurações de Produto Disponíveis
| Parâmetro |
Opções |
| Material |
CuNi 90/10 |
| Grau Relacionado |
C70600* |
| Tipo de Cotovelo |
45° / 90° |
| Conexão |
Solda de Topo |
| Tamanho |
DIN / Personalizado |
| Espessura da Parede |
Personalizado |
| Raio de Curva |
De acordo com o projeto |
| Preparação da Extremidade |
Solda de Topo |
| Condição da Superfície |
Laminação / Personalizado |
| Inspeção |
Padrão / Específico do Projeto |
*A equivalência final do material deve ser confirmada pela composição química e especificação aplicável.
Opções de Personalização
O cotovelo pode ser fabricado ou fornecido de acordo com os requisitos específicos do projeto, incluindo:
- Tamanho nominal do tubo
- Diâmetro externo
- Espessura da parede
- Ângulo do cotovelo
- Raio de curva
- Preparação da extremidade
- Condição do material
- Requisitos de inspeção
- Requisitos de marcação
- Requisitos de certificado
- Requisitos de embalagem
Certificados e Documentação
A documentação típica pode incluir:
- Certificado de Teste de Material (MTC)
- Certificado EN 10204 3.1
- Relatório de composição química
- Relatório de teste mecânico
- Relatório PMI
- Relatório de inspeção dimensional
- Relatório de inspeção visual
- Relatório END quando especificado
- Relatório de inspeção de terceiros
- Certificado de conformidade
- Lista de embalagem
A documentação pode ser preparada de acordo com a ordem de compra e os requisitos do projeto.
