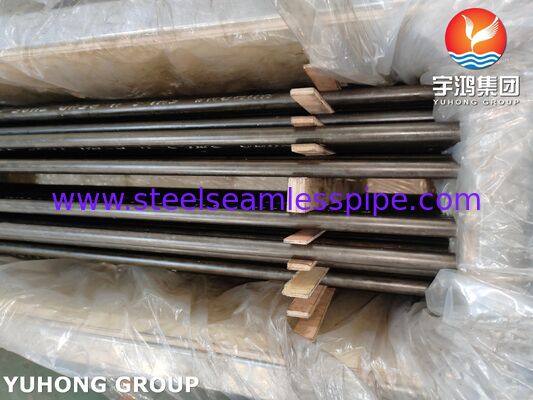

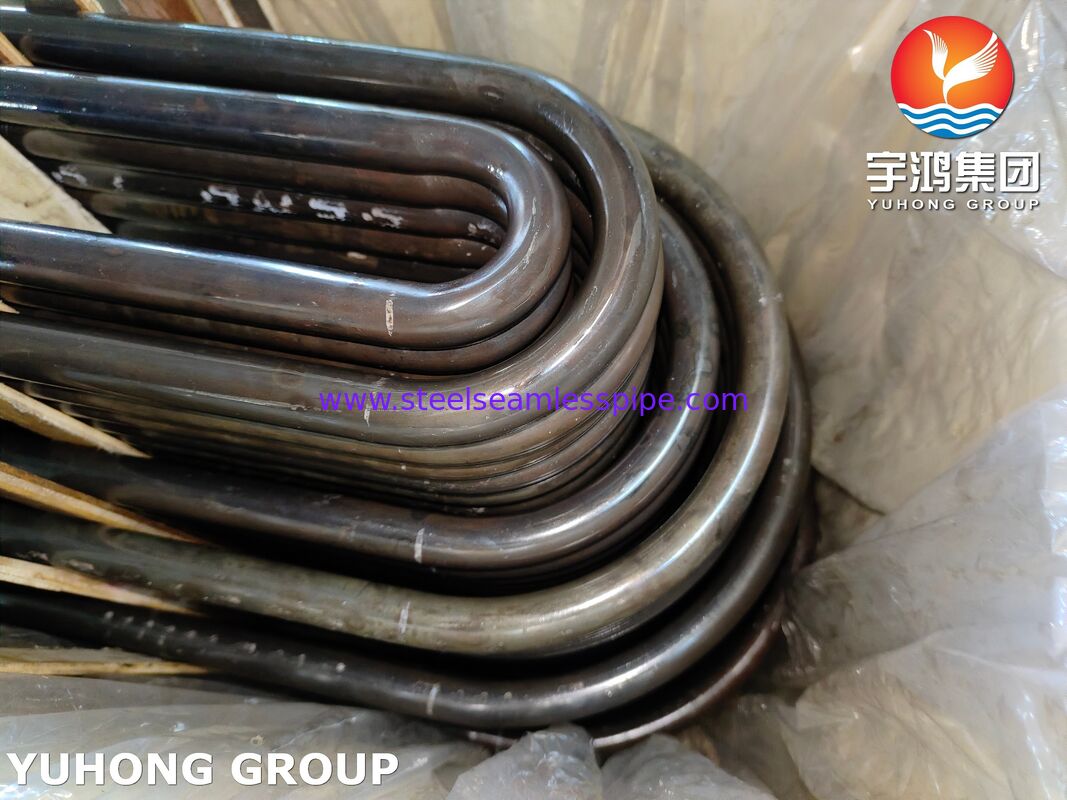

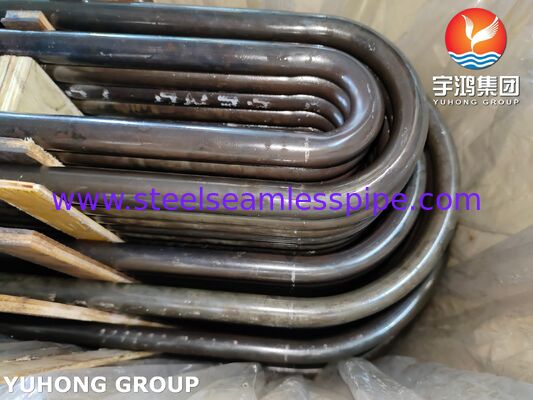

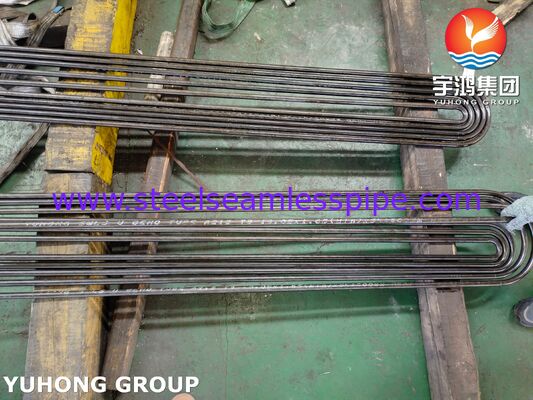

Tubo em U sem costura ASME SA213 T9 para Serviço de Trocador de Calor de Alta Temperatura
Posicionamento da Empresa e do Produto
A Yuhong Group Co., Ltd. é especializada em soluções de tubos para trocadores de calor com autoridade técnica particular emformação de tubos em U e tratamento térmico para serviço de trocadores de calor casco-tubo de alta temperatura. Todos os produtos são fabricados e documentados em total conformidade com as especificações ASME Seção II e ASTM.
Composição Química (ASME SA-213 / ASTM A213 Tabela 1)
| Elemento |
Composição (%) |
Requisito |
| Carbono (C) |
≤ 0.15 |
Máx. |
| Manganês (Mn) |
0.30 - 0.60 |
Faixa |
| Fósforo (P) |
≤ 0.025 |
Máx. |
| Enxofre (S) |
≤ 0.025 |
Máx. |
| Silício (Si) |
0.25 - 1.00 |
Faixa |
| Cromo (Cr) |
8.00 - 10.00 |
Faixa |
| Molibdênio (Mo) |
0.90 - 1.10 |
Faixa |
Referência: ASME SA-213/SA-213M Tabela 1 (Aços de Baixa Liga - Grau T9, UNS K90941)
O teor de cromo de 9% fornece resistência à oxidação através da formação de uma camada protetora de óxido de cromo; o molibdênio de 1% contribui para a resistência à fluência em temperaturas elevadas.
Propriedades Mecânicas e Tratamento Térmico
Requisitos de Tensão e Dureza (ASME SA-213 Tabela 4)
| Propriedade |
Requisito |
| Resistência à Tração, min |
415 MPa (60 ksi) |
| Limite de Escoamento, min |
205 MPa (30 ksi) |
| Alongamento (em 2 pol. ou 50 mm), min |
30% |
| Dureza, máx. |
179 HBW / 190 HV |
| Rockwell, máx. |
89 HRB |
Referência: ASME SA-213/SA-213M Tabela 4
Tratamento Térmico (ASME SA-213 Tabela 3)
| Grau |
Número UNS |
Tipo de Tratamento Térmico |
Temperatura de Revenimento |
| T9 |
K90941 |
Recozimento completo ou isotérmico; ou normalização e revenimento |
1250°F [675°C] min |
Referência: ASME SA-213/SA-213M Tabela 3
O tratamento térmico deve ser realizado separadamente e além do aquecimento para conformação a quente. Para aços liga ferríticos, incluindo T9, os tubos devem ser reaquecidos para tratamento térmico de acordo com os requisitos da Tabela 3.
Requisitos de Fabricação e Teste
Processo de Fabricação
Os tubos devem ser feitos pelo processo sem costura e devem ser acabados a quente ou a frio, conforme especificado.
Testes Requeridos por ASME SA-213
Cada lote deve ser submetido às seguintes inspeções:
| Teste |
Frequência |
| Teste de tração |
Um espécime de um tubo por lote (≤50 tubos); dois tubos por lote (>50 tubos) |
| Teste de dureza (Brinell/Vickers/Rockwell) |
Dois tubos por lote |
| Teste de achatamento |
Cada extremidade de um tubo acabado por lote |
| Teste de alargamento |
Cada extremidade de um tubo acabado por lote (tubo diferente do teste de achatamento) |
| Teste Hidrostático ou Elétrico Não Destrutivo |
Cada tubo |
Referência: ASME SA-213/SA-213M Seções 9 e 10
Consideração Especial: Certos aços ferríticos cobertos por esta especificação endurecerão se resfriados rapidamente de temperaturas acima de sua temperatura crítica. Aços contendo cromo com 4% e mais de cromo - incluindo T9 com 8-10% de Cr - podem endurecer ao ar quando resfriados ao ar de altas temperaturas. Operações envolvendo aquecimento acima das temperaturas críticas (soldagem, flangeamento, dobra a quente) devem ser seguidas por tratamento térmico adequado.
Capacidades de Fabricação de Suporte
A Yuhong Group fornece suprimento integrado para fabricação de trocadores de calor:
| Componente |
Compatibilidade de Material |
| Tubos em U |
ASTM A213 T9 (e outras séries T) |
| Tubos retos |
ASTM A213 / A269 / A249 |
| Placas de tubos |
SA-516 Gr.70, SA-266, materiais revestidos |
| Defletores |
Aço carbono, aço inoxidável |
| Cascos e espelhos |
SA-516 Gr.70, SA-240 |
Raio mínimo de dobra em U: 1.5 * OD (padrão), com raios mais apertados disponíveis mediante acordo.
Faixa de Aplicação
Os tubos sem costura ASME SA-213 T9 são especificados para serviços de alta temperatura e alta pressão, incluindo:
- Superaquecedores e reaquecedores em caldeiras de usinas de energia
- Trocadores de calor casco-tubo em refinarias e plantas petroquímicas
- Feixes de tubos de trocadores de calor para serviços de processo de alta temperatura
- Seções de tubos de trocadores de calor resfriados a arSeções de convecção de fornos aquecidos
- e tubos de fornos de craqueamentoEnvelope operacional:
Serviço contínuo em temperaturas de até aproximadamente 600-650°C (1110-1200°F) com resistência à oxidação e resistência à fluência mantidas.Destaques Técnicos e Personalização
Resistência à Oxidação:
O teor de cromo de 8-10% forma uma escama de óxido protetora estável, proporcionando resistência superior ao escamamento em ambientes oxidantes e de vapor de alta temperatura em comparação com graus de liga inferior.Resistência à Fluência:
A adição de 0.90-1.10% de molibdênio fornece resistência elevada à temperatura e resistência à fluência aprimoradas, essenciais para serviço de longo prazo em aplicações de superaquecedor e reaquecedor.Personalização Disponível:
Diâmetro externo: 6.35mm a 219.1mm (ou conforme especificado)
- Espessura da parede: 0.8mm a 15mm (parede mínima ou média conforme pedido)
- Comprimento: Comprimentos específicos ou aleatórios de até 12m+
- Raios de dobra em U: Padrão 1.5*OD; raios personalizados disponíveis
- Acabamento superficial: Laminado a quente, decapado ou recozido brilhante
- Preparação da extremidade: Lisa, chanfrada ou roscada
- FAQ - Considerações Técnicas para Seleção de Tubos em U T9
P: Por que escolher T9 em vez de T22 ou T11 para serviço de superaquecedor?
O T9 oferece maior resistência à oxidação e resistência à fluência em temperaturas elevadas devido ao seu teor de 9% de cromo e 1% de molibdênio, tornando-o adequado para seções de superaquecedor e reaquecedor mais quentes, onde graus de liga inferior podem sofrer escamamento acelerado.
P: Qual tratamento térmico é necessário para tubos ASME SA-213 T9?
Os tubos T9 devem ser normalizados e revenidos, ou recozidos completa ou isotermicamente, com uma temperatura mínima de revenimento de 1250°F [675°C]. O tratamento térmico deve ser realizado separadamente da conformação a quente.
P: Quais testes são obrigatórios para tubos em U T9?
Cada tubo requer teste hidrostático ou teste elétrico não destrutivo. Por lote, testes de tração, dureza, achatamento e alargamento são exigidos de tubos designados.
