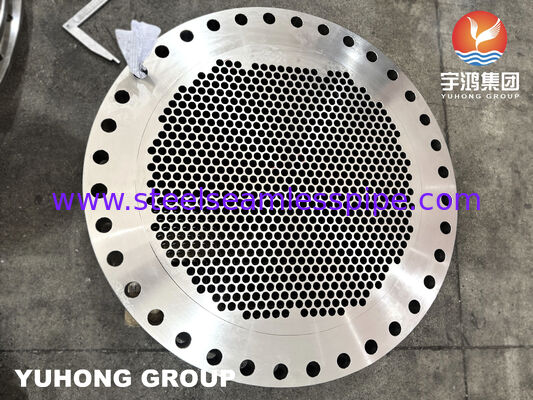

Folhas de tubos forjados de aço inoxidável ASTM A182 F316L
Introdução ao produto
Folhas de tubos forjadas F316L para equipamentos de transferência de calor sob pressão
ASTM A182 F316L Tubesheet é um componente forjado de aço inoxidável utilizado para fixar tubos de trocador de calor e separar ou controlar fluidos do lado do processo dentro de equipamentos de concha e tubo.
Fabricados a partir de:Aço inoxidável austenítico 316L, a folha de tubo combina resistência à corrosão com boa soldabilidade e é adequada para equipamentos expostos à umidade, cloretos e uma série de fluidos de processo.
A folha de tubo pode ser fornecida com máquinas de precisãoTubos, superfícies de vedação do lado da carapaça, sulcos de divisória e furos de parafusosDe acordo com os desenhos do trocador de calor, o diâmetro do buraco do tubo, a inclinação, a disposição e a tolerância de perfuração podem ser controlados de acordo com o método de ligação tubo-folha exigido.
Dependendo da concepção do equipamento, os furos dos tubos podem ser preparados paraExpanso de rolos, soldadura de vedação, soldadura de resistência ou juntas de tubos expandidas e soldadas.
Especificações técnicas
| Ponto |
Especificações |
| Nome do produto |
Folhas de tubos forjadas ASTM A182 F316L |
| Grau do material |
ASTM A182 F316L / UNS S31603 |
| Tipo de material |
Aço inoxidável austenítico |
| Processo de Fabricação |
Forja + Mecânica CNC |
| Tratamento térmico |
Solução aquecida |
| Tipo de folha de tubos |
Tipo de canal fixo / flutuante |
| Padrão de buraco do tubo |
Triangular / Rotado Triangular / Quadrado / Personalizado |
| Preparação do buraco do tubo |
Perfurados / Reimados / Ranhados |
| Conexão de tubos |
Expansão / Soldadura de vedação / Soldadura de resistência |
| Revestimento de superfície |
Mecânicos / picados / passivados |
| Inspecção |
PMI, UT, Inspecção dimensional |
| Certificação |
EN 10204 3.1 / 3.2 |
Dimensões típicas
| Parâmetro |
Configuração disponível |
| Diâmetro exterior |
De acordo com o desenho |
| Espessura |
De acordo com o projeto do equipamento |
| Diâmetro do buraco do tubo |
De acordo com o Tube OD |
| Pitch do tubo |
Personalizado |
| Disposição do buraco do tubo |
Triangular / Quadrado / Personalizado |
| Número de buracos |
Personalizado |
| Passagem de partição |
Passagem única / múltipla |
| Padrão de buraco de parafuso |
Personalizado |
Características do produto
- Processamento de furos de tubos de precisão
Os furos dos tubos são usinados CNC de acordo com o diâmetro especificado, o passo, a tolerância posicional e a disposição da folha do tubo.
- Configurações de articulações de tubos múltiplos
A folha de tubo pode ser preparada para expansão mecânica, soldadura de vedação, soldadura de resistência ou expansão e soldadura combinadas.
- Construção resistente à corrosão F316L
O aço inoxidável F316L fornece uma metalurgia austenítica contendo molibdênio para uma melhor resistência à corrosão localizada em comparação com o aço inoxidável 304L convencional.
- Partição de Passes personalizada
As ranhuras de divisória de passagem e as áreas de assento das juntas podem ser usinadas de acordo com o arranjo de fluxo de fluido exigido.
- Material falsificado rastreável
A rastreabilidade do número de calor, o PMI e a certificação de materiais podem ser fornecidos para projetos de equipamentos sob pressão.
Aplicações típicas
-
Intercambiadores de calor de tubos e conchas
-
Intercambiadores de calor de folhas de tubo fixos
-
Intercambiadores de calor de cabeça flutuante
-
Refrigeradores de processo
-
Condensadores
-
Reboilers
-
Caldeiros de água de alimentação
-
Equipamento de processo químico
-
Equipamento para processos farmacêuticos
-
Equipamento de dessalinização
Juntas típicas de tubos para folhas de tubos
As extremidades dos tubos são expandidas contra os furos dos tubos para criar contato mecânico e vedação.
Uma solda é aplicada na interface tubo-folha quando é necessária uma proteção adicional contra fugas.
O tubo é soldado à folha do tubo para formar uma junção estrutural do tubo.
- Expansão + Soldadura de vedação
A expansão mecânica é combinada com a soldadura de vedação para aplicações que requerem retenção mecânica e vedação reforçada.
Graus de material equivalentes
| Padrão |
Grau |
| ASTM |
A182 F316L |
| ASME |
SA182 F316L |
| S.U.N. |
S31603 |
| O que fazer? |
1.4404 |
| DIN |
X2CrNiMo17-12-2 |
| JIS |
SUS316L |
Inspecção e documentação
-
Identificação positiva do material (PMI)
-
Ensaios ultrasónicos (UT)
-
Inspecção dimensional
-
Inspecção do diâmetro do buraco do tubo
-
Inspecção da posição do buraco do tubo
-
Inspecção de planosidade
-
Teste de dureza
-
Inspecção visual
-
EN 10204 3.1 MTC
-
EN 10204 3.2 Inspecção
Perguntas frequentes
- Para que é utilizada uma folha de tubo F316L?
É utilizado principalmente em trocadores de calor de tubos, condensadores, reboilers e outros equipamentos de processo tubulares.
- O padrão do buraco do tubo pode ser personalizado?
Sim, o diâmetro do tubo, o passo, a quantidade de buracos, o layout e a divisória de passagem podem ser fabricados de acordo com os desenhos do equipamento.
- Que métodos de ligação de tubos estão disponíveis?
A expansão mecânica, a soldadura de vedação, a soldadura de resistência e as configurações combinadas de expansão e soldadura podem ser preparadas.
- As folhas de tubo F316L podem ser fornecidas com documentação de inspecção?
Sim, a documentação PMI, inspecção dimensional, UT e EN 10204 3.1/3.2 pode ser fornecida de acordo com os requisitos do projecto.
1 Folha de tubos fixa versus folha de tubos de cabeça flutuante
-
Trocador de calor de folha de tubo fixo
-
Trocador de calor de cabeça flutuante
-
Projeto de folha de tubo
-
Compensação da expansão térmica
2 Padrão de buracos no tubo
3 Junção de tubos a folhas
Expansão de tubos / Rolamento de tubos / Soldadura de vedação / Soldadura de resistência / Grooves de buracos de tubos / vazamento de juntas de tubos
