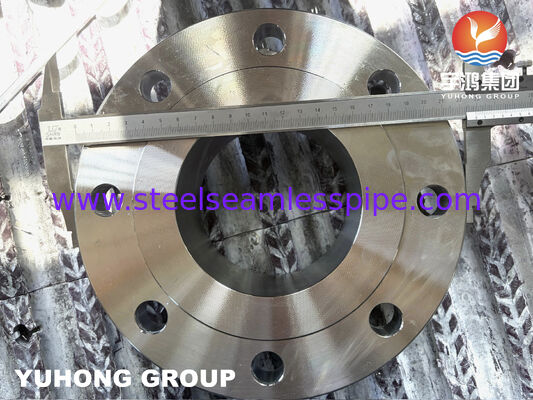

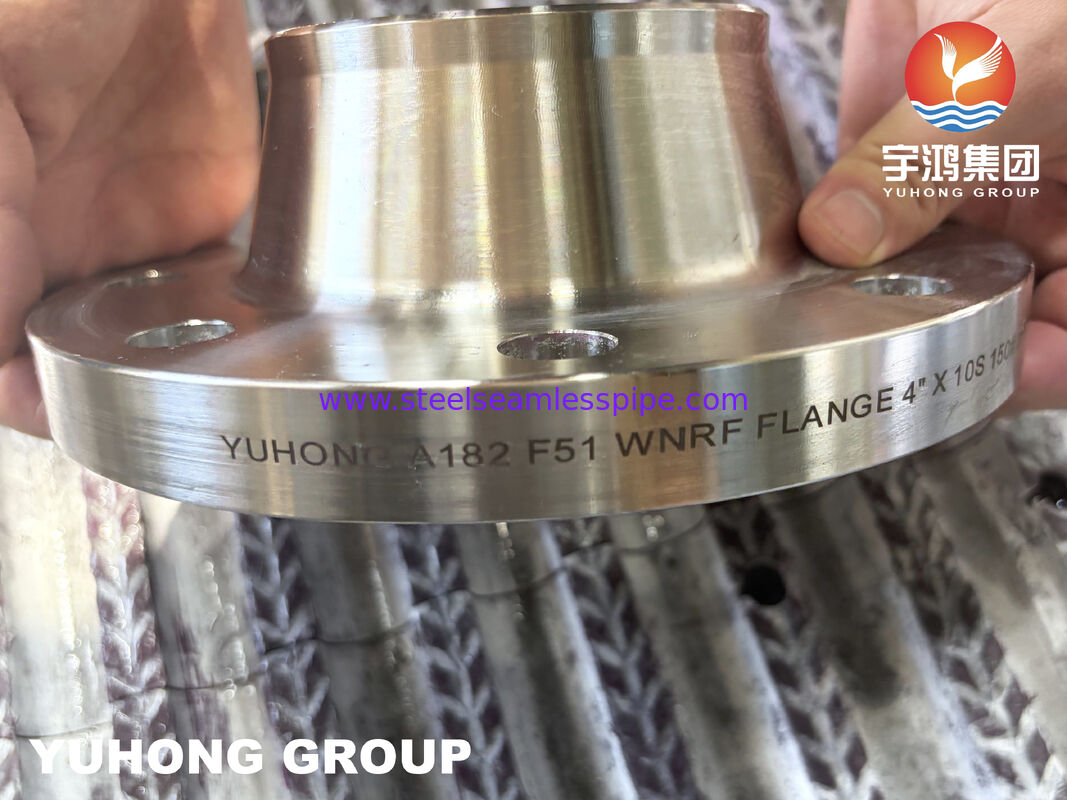

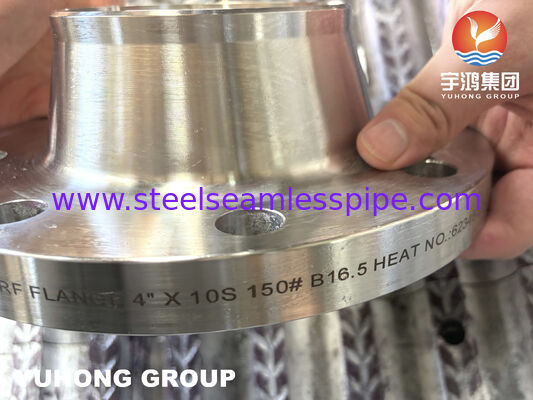

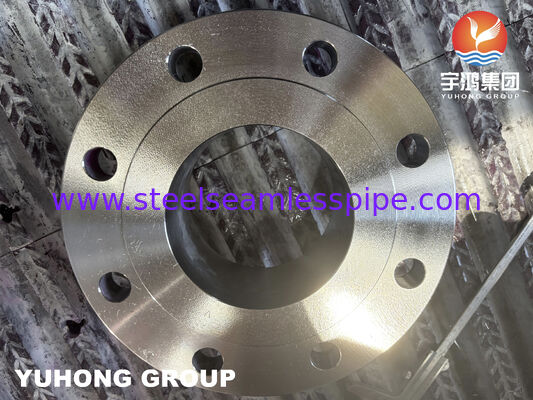

S31803 Flange WNRF duplo de aço inoxidável
Visão geral do produto
Flancas de aço inoxidável duplex forjadas para tubulações de alta integridade
S31803 As brincadeiras WNRF são fabricadas a partir de aço inoxidável duplex, combinando uma microestrutura ferrítica-austenítica aproximadamente equilibrada.Em comparação com os aços inoxidáveis austeníticos convencionais, UNS S31803 oferece uma maior resistência ao rendimento, juntamente com uma melhor resistência a furos induzidos por cloreto, corrosão por fendas e fissuração por corrosão por esforço.
O projeto do pescoço de soldagem fornece uma distribuição gradual de tensão entre o centro da flange e o tubo, tornando-o adequado para pressão cíclica e carga mecânica elevada.As superfícies de vedação de face elevada (RF) são usinadas com precisão para alcançar compressão de junta de junta confiável e juntas de flange estanque em uma ampla gama de sistemas de tubulação industrial.
Disponível em conformidade com a norma ASME B16.5, EN 1092-1 e requisitos específicos do projeto, as flanges podem ser fornecidas com documentação completa de rastreabilidade e inspeção do material.
Especificações técnicas
|
Ponto
|
Especificações
|
|
Nome do produto
|
S31803 Flange WNRF duplo de aço inoxidável
|
|
Grau do material
|
A norma UNS S31803 / ASTM A182 F51
|
|
Padrão
|
ASME B16.5, EN 1092-1, MSS SP-44
|
|
Tipo de flange
|
O número de unidades da unidade de produção deve ser igual ou superior a:
|
|
Pressão nominal
|
Classe 1502500 / PN10PN100
|
|
De frente
|
RF (face levantada), FF, RTJ Disponível
|
|
Processo de Fabricação
|
Forjamento a pressão em aberto + usinagem CNC
|
|
Tratamento térmico
|
Solução aquecida
|
|
Intervalo NPS
|
1/2 "48"
|
|
Inspecção
|
PMI, UT, PT, Dureza, Inspecção dimensional
|
|
Certificação
|
EN 10204 3.1 / 3.2
|
Composição química
|
Elementos
|
Requisitos (%)
|
|
Cloreto de sódio
|
21.023.0
|
|
Níquel
|
4- Cinco por seis.5
|
|
Molibdênio
|
2.5 ¢3.5
|
|
Nitrogénio
|
0.08 ̊0.20
|
|
Carbono
|
≤ 0.03
|
Propriedades mecânicas
|
Imóveis
|
Requisito típico
|
|
Resistência à tração
|
≥ 620 MPa
|
|
Força de rendimento
|
≥ 450 MPa
|
|
Extensão
|
≥ 25%
|
|
Dureza
|
≤290 HB
|
Características do produto
- Microstrutura duplex para melhor desempenho mecânico
A estrutura ferrítico-austenítica de duas fases oferece uma resistência superior à dos aços inoxidáveis convencionais da série 300, mantendo uma boa dureza.
- Resistência superior à corrosão induzida por cloreto
Adequado para meios que contenham cloreto, em que os furos, a corrosão por fendas e a fissuração por corrosão por esforço são considerações de projeto.
- Geometria do pescoço de soldagem otimizada
O eixo cônico minimiza a concentração de tensão e melhora a resistência à fadiga sob carga cíclica.
- Faça-se uma máquina de precisão com a face erguida
As dimensões orientadas controladas garantem uma fiabilidade dos assentos das juntas e a integridade da vedação.
- Rastreamento completo dos materiais
Cada flange pode ser fornecido com a rastreabilidade do número de calor e registos de inspeção para apoiar a documentação do projeto.
Aplicações típicas
-
Plataformas de produção offshore
-
Sistemas de arrefecimento por água do mar
-
Instalações de dessalinização
-
Unidades de processamento químico
-
Sistemas de tubulação sob pressão
-
Instalações de GNL
-
Tubulação do trocador de calor
-
Sistemas de água de incêndio
-
Plantas de fertilizantes
-
Processamento de celulose e papel
Graus de material equivalentes
|
Padrão
|
Grau
|
|
ASTM
|
A182 F51
|
|
S.U.N.
|
S31803
|
|
O que fazer?
|
1.4462
|
|
DIN
|
X2CrNiMoN22-5-3
|
|
AFNOR
|
Z3 CrNi 22,05 Az
|
|
GB/T
|
022Cr22Ni5Mo3N
|
Inspecção e ensaios
-
Identificação positiva do material (PMI)
-
Ensaios ultrasónicos (UT)
-
Ensaios de penetração de líquidos (PT)
-
Medição do teor de ferrita
-
Teste de dureza
-
Inspecção dimensional
-
EN 10204 3.1 / 3.2 Documentação
Perguntas frequentes
1Por que escolher S31803 em vez de 316L?
O S31803 proporciona maior resistência e melhor resistência a furos induzidos por cloreto, corrosão por fendas e fissuração por corrosão por esforço, tornando-o adequado para ambientes de serviço mais exigentes.
2Que classes de pressão estão disponíveis?
Podem ser fornecidas classificações PN de classe 150 a 2500 e equivalentes de acordo com as normas ASME ou EN.
3Podem ser fabricadas dimensões de flange personalizadas?
Sim, podem ser produzidos padrões especiais de perfuração, espessuras não-padrão e dimensões específicas do projecto com base nos desenhos do cliente.
4Quais são os documentos de inspecção disponíveis?
Os certificados EN 10204 3.1 ou 3.2, os relatórios PMI, os relatórios UT/PT e os registos de inspecção dimensional estão disponíveis mediante pedido.
1 PREN Comparação
|
Materiais
|
PREN típico
|
|
316L
|
24 ¢ 26
|
|
S31803 (2205)
|
35 ¢ 38
|
|
S32750 (2507)
|
≥ 40
|
2 S31803 versus S32205
|
Ponto
|
S31803
|
S32205
|
|
Composição química
|
Requisitos mínimos da ASTM
|
Faixa Química mais estreita
|
|
Propriedades mecânicas
|
Equivalente
|
Equivalente
|
|
Fornecimento típico
|
Amplamente utilizado
|
Frequentemente duplamente certificados (S31803/S32205)
|
3 Tipos de flanges
|
Tipo de direcção
|
Aplicação típica
|
|
RF
|
Tubulação de processos gerais
|
|
FF
|
Conexões de face plana
|
|
RTJ
|
Serviço de alta pressão e alta temperatura
|
Terminologia técnica
-
PREN (número equivalente de resistência ao furamento)
-
Controle do teor de ferrita
-
Prevenção da Fase Sigma
-
Anilhamento da solução
-
Traçabilidade do número de calor
-
Transição de soldadura de traseira
-
Estresse do assento das juntas
-
Resistência à corrosão por esforço (SCC)
-
Resistência à corrosão nas fissuras
-
Serviço de sulfeto de hidrogénio (H2S)
-
NACE MR0175 / ISO 15156 Compatibilidade
