EN10216-2 P235GH TC1 Tubo U de aço carbono de pressão não liga resistente ao calor

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Número do modelo:	EN10216-2 P235GH TC1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	500kg
Preço:	Negociável
Detalhes da embalagem:	Caixa de madeira / caixa de ferro / pacote com tampa de plástico
Tempo de entrega:	Dependem da quantidade
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	1000 toneladas por mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (343)

Tubo sem emenda de aço inoxidável (339)

Tubulação de aço inoxidável frente e verso (134)

Tubo de aço inoxidável frente e verso (39)

Tubo de agulha (170)

Tubos de barbatanas (736)

Trocador de calor (35)

tubo do permutador de calor (474)

Pacote de tubos de trocador de calor (53)

Permutador de calor Tubesheet (128)

defletor do permutador de calor (39)

Refrigerador de ar (14)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (61)

Tubo soldado de aço inoxidável (134)

Tubulação da liga de níquel (276)

Tubo da liga de níquel (105)

Tubo da liga de cobre (258)

Tubo do aço de liga (219)

Tubo do titânio (21)

tubo recozido brilhante (173)

Tubo de caldeira (155)

encaixe de aço (874)

Flange de aço (673)

Outros (409)

Partes de revestimento (9)

Descrição de produto detalhada

Nome do produto:	Tubo em U de aço carbono	Especificação:	EN10216-2
Material:	p235gh	Tipo:	CURVATURA DE U
teste:	E, UT, GH, PINTA	Terminar:	Acabamento a Frio
Tamanho:	Personalizado
Destacar:	P235GH tubo U de aço carbono , tubo de aço sob pressão resistente ao calor , tubo de trocador de calor EN10216-2

Os produtos da marca YUHONG já foram exportados para mais de 85 países Com mais de 35 anos de experiência, por causa da política de controle de qualidade rigorosa, excelente serviço de vendas, entrega pontual.YUHONG ganhou mais e mais novos clientes e recebeu mais e mais pedidos repetidos de clientes antigos, em YUHONG A mente do povo: Qualidade é o primeiro importante!

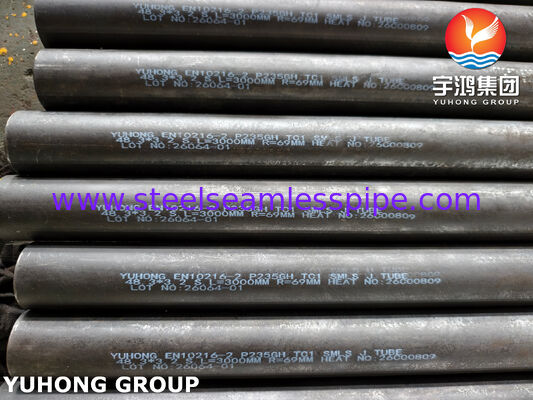

EN10216-2 P235GH TC1 Tubos em U de aço carbono não ligado resistentes ao calor e a pressão

O tubo de aço U de pressão de aço carbono não ligado resistente ao calor EN10216-2 P235GH TC1 é um produto de tubo de aço sem costura fabricado em conformidade com a norma europeia EN 10216-2Tubos de aço sem costura para fins de pressão Condições técnicas de entrega Parte 2: Tubos de aço não ligado e ligado com propriedades de temperatura elevada especificadasÉ fabricado em aço não ligado de qualidade resistente ao calor P235GH (Aço europeu número 1.0345), especialmente concebidos para aplicações sob pressão, tais como:Caldeiras a vapor, recipientes sob pressão, trocadores de calor e tubulações de alta temperatura.

Na designação do material, P indica o propósito de pressão, 235° indica uma resistência mínima de 235 MPa quando a espessura da parede é igual ou inferior a 16 mm,nd GH indica as propriedades especificadas de temperatura elevada. TC1 significaCategoria de ensaio 1, o que significa que o material foi submetido aEnsaios específicos não destrutivos(por exemplo:Ensaios ultrasónicos, exames de raios-X e inspecção visual) durante o fabrico para assegurar a sua adequação para aplicações em recipientes a pressão. O produto é transformado numCurvatura em UConfiguração através da flexão do tubo.o intervalo de temperatura aplicável é de aproximadamente200°C a 400°C, com umMáximo de cerca de 450°CA configuração de tubo em U permite efetivamente suportar tensões de expansão térmica,tornando-o particularmente adequado para trocadores de calor de tubos e outras aplicações que exijam compensação de deslocamento térmico.

1Propriedades químicas e mecânicas

EN10216-2 P235GH TC1 Composição química
C	Sim	- Não	P	S	Mo.	Não.	Cr	Cu	Outros
≤ 0.16	≤ 0.35	≤ 1.20	≤ 0.025	≤ 0.01	≤ 0.08	≤ 0.30	≤ 0.30	≤ 0.30	Al ≤0,02 Ti ≤0.04 Nb ≤0,02 V ≤0.02

*Cr+Cu+Mo+Ni ≤0.70

Propriedades mecânicas

Propriedades de tração à temperatura ambiente						Propriedades de impacto
Resistência superior ao rendimento ou resistência à prova R_EHou R_P0.2para a espessura da parede T Min.			Resistência à tração R_m	Extensão Um minuto.%]		Energia média mínima absorvida KV₂[J] a uma temperatura de [°C]
T ≤ 16	16 < T ≤ 40	40 < T ≤ 60	MPa	Eu...	t	Eu...		t
MPa	MPa	MPa				0	- 10	0
235	225	215	360 ¢ 500	25	23	40 c	28 d	27 c

2Principais vantagens

Este material é especialmente concebido para serviço a altas temperaturas, mantendo propriedades mecânicas estáveis na gama de temperaturas de 200°C a 400°C.

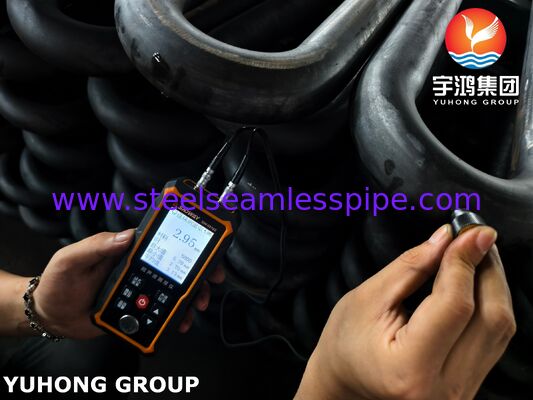

TC1 ((Categoria de ensaio 1) significa que o produto foi submetido a ensaios não destrutivos rigorosos, tal como especificado durante o processo de fabrico.
O material também apresenta boa resistência à fadiga térmica, permitindo uma operação estável a longo prazo em ambientes de flutuação de temperatura.

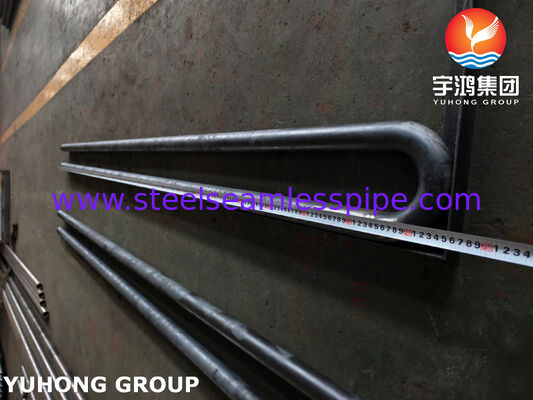

O produto já é formado numa configuração de curvatura em U, demonstrando a sua excelente formabilidade de curvatura a frio para satisfazer os requisitos de curvatura dos feixes de tubos de trocador de calor.

3. Tolerância

Tolerâncias no diâmetro exterior e espessura da parede

Diâmetro exterior D [mm]	Tolerâncias D	Tolerâncias em T para um rácio T/D
		≤ 0.025	> 0,025 ≤ 0.050	> 0,050 ≤ 0.10	> 010
D ≤ 219.1	± 1 % ou ± 0,5 mm, consoante o que for maior	± 12,5% ou ± 0,4 mm, consoante o que for maior
D > 219.1		± 20%	±15 %	± 12,5%	± 10%*

Tolerâncias no diâmetro interno e espessura da parede

Tolerâncias no diâmetro interno		Tolerâncias em T para um rácio T/D
d	d_Min	≤ 0.03	> 0,03 ≤ 0.06	> 0,06 ≤ 0.12	> 012
± 1 % ou ± 2 mm, consoante o que for maior	O maior dos dois valores é 0 ′ + 2% ou 0 ′ + 4 mm.	± 20%	±15 %	± 12,5%	± 10%*

Tolerâncias em relação ao diâmetro exterior e à espessura mínima da parede

Diâmetro exterior D [mm]	Tolerâncias D	Tolerâncias em T_Minpara um T_MinRelação D
		≤ 0.02	> 0,02 ≤ 0.04	> 0,04 ≤ 0.09	> 009
D ≤ 219.1	± 1 % ou ± 0,5 mm, consoante o que for maior	0 ¢ +28 % ou 0 ¢ 0,8 mm, consoante o que for maior
D > 219.1		0 + 50%	0 + 35 %	0 +28 %	0 ¢ +22 %*

Tolerâncias no diâmetro interno e espessura mínima da parede

Tolerâncias no diâmetro interno		Tolerâncias em T_Minpara um T_MinRelação D
d	d_Min	≤ 0.05	> 0,05 ≤ 0.1	> 01
± 1 % ou ± 2 mm, consoante o que for maior	O maior dos dois valores é 0 ′ + 2% ou 0 ′ + 4 mm.	0 + 50%	0 +28 %	0 ¢ +22 %*

*Para diâmetros exteriores D ≥ 355,6 mm, é permitido exceder localmente a espessura da parede superior em mais 5% da espessura da parede T.

Tolerâncias de diâmetro exterior e espessura da parede para tubos encomendados acabados a frio

Tolerância para D	Tolerância em T
±0,5% ou ±0,3 mm, consoante o que for maior	±10 % ou ±0,2 mm, consoante o que for maior

4Principais aplicações

Dispositivos de pressão e trocadores de calor:Intercambiadores de calor de concha e tubo,Condensadores,Aquecedores,Tanques de armazenamento e tanques esféricos,Separadores
Geração de energia:Caldeiras a vapor,Superqueimadores,Requeimadores,Economizadores,Preaquecedores de ar
Petroquímica e Química:Unidades de refino,Colunas de destilação,Reatores,Sistemas de tubulação de processos
Outras indústrias:Fertilizantes,Processamento de alimentos,Farmacêuticos,Construção naval
