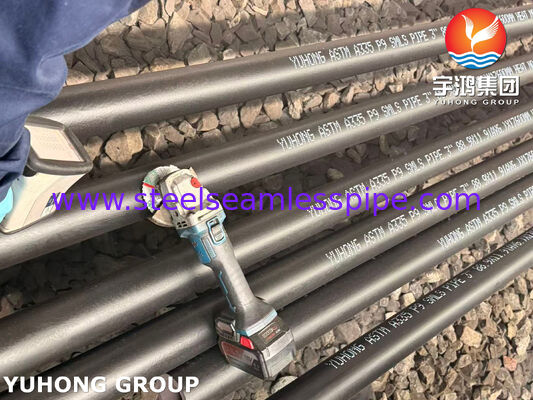

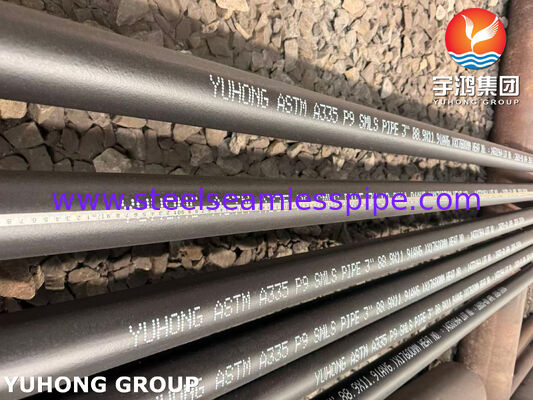

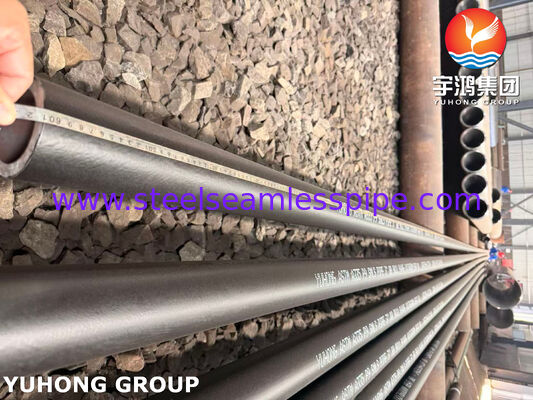

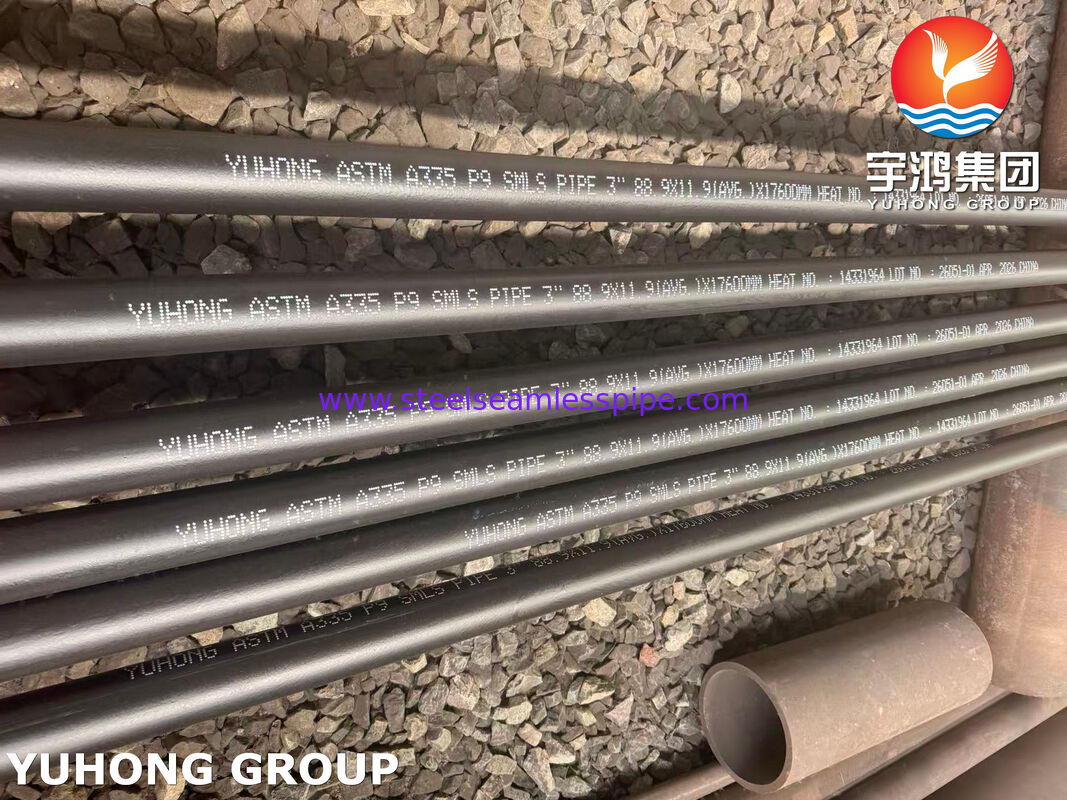

ASTM A335 ASME SA335 P9 Tubo sem costura de aço de liga resistente a alta temperatura para petroquímica e fornecedor de geração de energia
ASTM A335/ASME SA335 P9 é um tubo de aço de liga ferrítica sem costura pertencente ao sistema de liga de cromo-molibdênio 9Cr-1Mo, especificamente concebido para aplicações de alta temperatura e alta pressão.O "9" em P9 provém do teor nominal do seu elemento de ligação primário, cromo (aproximadamente 9%), enquanto o molibdênio (aproximadamente 1%) confere uma excelente resistência ao arrasto a altas temperaturas.
Esta norma abrange tubos com espessuras de parede nominais e mínimas, que devem ser adequados para operações de dobra, flangagem e formas semelhantes e possuir boa soldabilidade.
Os tubos sem costura de aço ligado A335 P9 são uma solução de tubos dedicada para fornos de craqueamento petroquímico, superqueimadores de caldeiras,e tubulações de processo de alta temperatura na faixa de temperatura do metal de 538°C a 650°C (1000°F-1200°F), fazendo uma ponte entre o gradiente de resistência ao calor entre ligas de baixo cromo (como P5/P11) e ligas de alta qualidade (como P91).
| Composição química |
| Elementos |
Intervalo de conteúdo (%) |
Descrição da função |
| C (carbono) |
≤ 015 |
Controle da dureza e da resistência à tração |
| Mn (manganês) |
0.30 ¢ 0.60 |
Trabalhabilidade a quente e desoxidação |
| P (Fósforo) |
≤ 0025 |
Retenção da ductilidade e da dureza |
| S (Enxofre) |
≤ 0025 |
Retenção da ductilidade e da dureza |
| Si (sílico) |
0.25 ¢ 1.00 |
Resistência à oxidação |
| Cr (cromo) |
8.00 ¢ 10.00 |
Resistência à oxidação e à escalação |
| Mo (molibdênio) |
0.90 ¢ 1.10 |
Resistência ao arrasto e à ruptura |
| Propriedades mecânicas (mínimo, temperatura ambiente) |
| Parâmetro |
Valor |
| Força de rendimento (0,2% offset) |
≥ 205 MPa (30 ksi) |
| Resistência à tração |
≥ 415 MPa (60 ksi) |
| Prolongamento (largura de engrenagem 50 mm) |
≥ 30% |
| Dureza |
≤ 163 HBW |
| Comparação das propriedades mecânicas típicas da série A335 |
| Grau |
Cr (%) |
Mo (%) |
Temperatura de serviço máxima de referência (°C) |
Min. Força de rendimento (MPa) |
Min. Resistência à tração (MPa) |
| P1 |
0.44 ‰ 0.65 |
0.44 ‰ 0.65 |
482 |
205 |
380 |
| P5 |
4.06.0 |
0.45.65 |
593 |
205 |
415 |
| P9 |
8.0 ¢10.0 |
0.90 ¢ 1.10 |
593 |
205 |
415 |
| P11 |
1.0 ¥1.5 |
0.44 ‰ 0.65 |
538 |
205 |
415 |
| P22 |
1.9 ¢2.6 |
0.87 ¢ 1.13 |
565 |
205 |
415 |
| P91 |
8.0995 |
0.85 ¢1.05 |
593 |
415 |
585 |
As normas ASTM A335/ASME SA335 cobrem uma variedade de tubos de aço de liga ferrítica sem costura para aplicações de alta temperatura.resistência à corrosão, e custo, ajustando o teor de elementos de liga essenciais, como o cromo e o molibdênio, para satisfazer diferentes requisitos de aplicação.
Refinarias de petróleo: As classes de cromo elevado (P5/P9) oferecem uma melhor resistência a tais ambientes e são a escolha típica neste domínio.
Instalações de energia: P11/P22 são opções comuns para caldeiras e tubulações convencionais.
Resistência à corrosão por hidrogénio:Em ambientes ricos em hidrogénio a altas temperaturas (como os reatores de hidrogenação), a resistência da liga à corrosão por hidrogénio é crucial.com um teor de cromo superior, ultrapassa P11.
Condições de operação sensíveis ao orçamento e leves: é preferido o P11, que alcança um bom equilíbrio entre custo, resistência e soldabilidade e é um dos graus mais utilizados.
Temperatura e pressão são os principais desafios:P22 é a principal escolha na geração de energia convencional e aplicações petroquímicas.P91 ou P92 devem ser considerados directamente.
| Propriedades físicas |
| Parâmetro |
Valor |
Unidade |
| Densidade |
- Sete.85 |
g/cm3 |
| Modulo elástico (20°C) |
~210 |
GPa |
| Conductividade térmica |
~ 28 |
W/(m·K) |
| Capacidade térmica específica (20°C) |
~460 |
J/(kg·K) |
| Coeficiente de expansão linear (20 ∼ 400 °C) |
- Doze.5 |
×10−6/°C |
| Faixa de dimensões |
| Parâmetro |
Distância |
Referência padrão |
| Tamanho nominal do tubo (NPS) |
1/8" ′′ 24" (DN6 ′′ DN600) |
A norma ASME B36.10M |
| Intervalo de diâmetro externo (OD) |
10 ¢ 1000 mm |
Indústria comum |
| Calendário de espessura da parede |
SCH 20 a SCH XXS, incluindo parede pesada |
A norma ASME B36.10M |
| Faixa de espessura da parede |
1 ¢ 100 mm |
Indústria comum |
| Duração |
Single random, double random ou cut-to-length |
A norma ASME B36.10M |
Aplicação
- Petroquímica e refino: tubos de fornos em unidades de refino; tubulações de processos de alta temperatura; condutas de efluentes de reatores em unidades de tratamento de hidrogénio.As classes P5 e P9 da norma A335 são amplamente utilizadas nas indústrias petroquímica e de refino.
- Geração de energia: tubos de superaquecimento, tubos de reaquecimento, linhas principais de vapor e cabeçalhos de alta temperatura em usinas de energia térmica.
- Equipamento de aquecimento industrial: tubos de fornos industriais; linhas de transporte de fornos de pirólise; conjuntos de tubos de trocadores de calor em condições de alta temperatura;tubulações de processo de alta temperatura em instalações químicas.
- Para fins especiais e aplicações de adaptação: tubulação de alta temperatura em centrais de energia a biomassa e de transformação de resíduos em energia;substituição de tubulações existentes construídas com material P9 em centrais elétricas ou unidades de refino.
