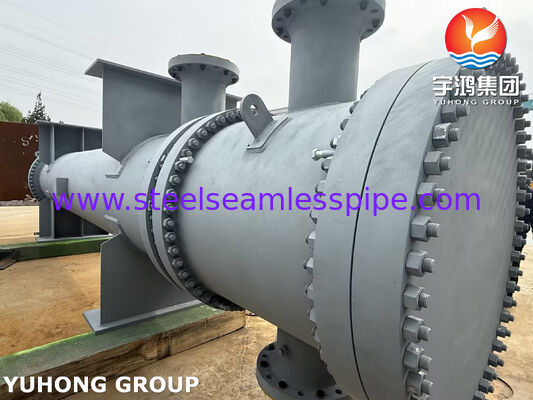

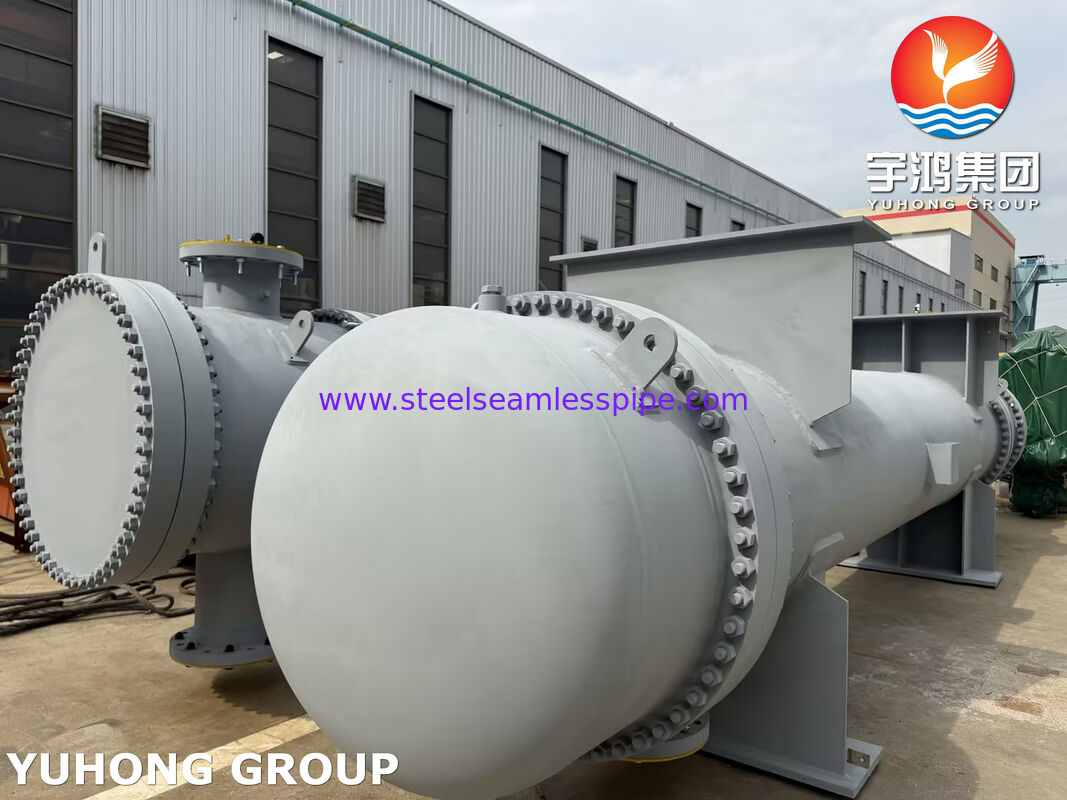

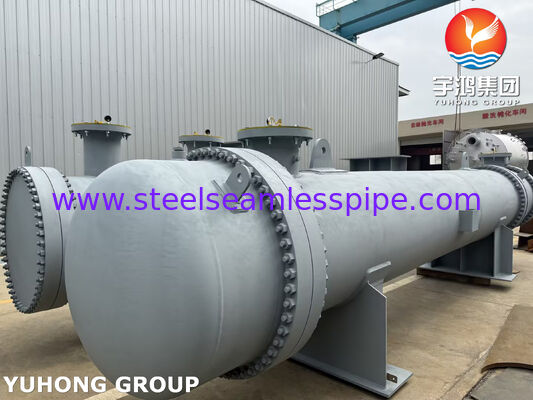

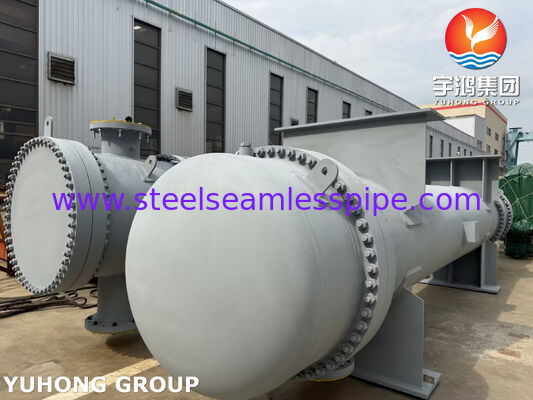

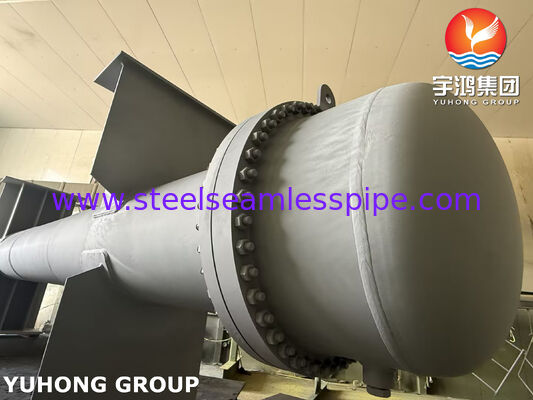

Trocador de calor de tubulação fixa de aço inoxidável
Solução completa de equipamento térmico com tubos ASME SA213 TP304/316L e folhas de tubos SA182 F304/316L, concebido para aplicações químicas, alimentares, farmacêuticas e de serviço corrosivos.
Grupo Yuhong: Soluções completas de trocadores de calor
A Yuhong Group Co., Ltd. projeta e fabrica equipamentos térmicos de alta qualidade, incluindoIntercambiadores de calor de tubos e conchas (desenhos de trocadores de calor TEMA), recipientes sob pressão e refrigeradores de arFornecemos todos os componentes internos críticos, desde tubos individuais até conjuntos completos.
Foco do produto: Trocador de calor de tubos fixos de aço inoxidável
Esta unidade robusta, totalmente de aço inoxidável, foi concebida para um serviço corrosivo exigente, com as seguintes características:
- Material da casca e do canal:Aço inoxidável (finitura brilhante e recozida)
- Tubos:ASME SA213 TP304/304L ou TP316/316L aço inoxidável sem costura
- Folha de cálculo:ASME SA182 F304/304L ou F316/316L de aço inoxidável forjado
- Canal final / capô:De peso superior a 200 g/m2
- Sadas/suportes:De aço inoxidável
- Placa de identificação:Marcado claramente com a identificação do Grupo YUHONG
Componentes e funções de desempenho
| Componente | Material (típico) | Papel no desempenho do equipamento |
|---|
| Tubo de trocador de calor | A norma ASME SA213 TP304/316L | Superfície primária de transferência de calor; transporta fluido do lado do tubo |
| Tubos sem costura de aço inoxidável | TP304/316L | Material do núcleo - resistente à corrosão, fácil de limpar, longa vida útil |
| Folha de tubo do trocador de calor | SA182 F304/316L (forjada) | Placa perfurada e ranhurada que contém todos os tubos; separa o lado da concha do lado do tubo |
| Frigoríficos | Aço inoxidável (304/316L) | Fluxo directo do lado da concha através dos tubos, tubos de apoio contra vibrações |
| Shell & Channel | Placas de aço inoxidável | Contém fluido do lado da concha; fornece limite de pressão |
| Garrafas/Flanges | Aço inoxidável forjado (SA182) | Conexões de entrada/saída para ambos os fluidos |
| Sadas (suportes) | De aço inoxidável | Peso do recipiente; resistência à corrosão do ambiente externo |
Por que o aço inoxidável?
O aço inoxidável (304/304L ou 316/316L) é escolhido quando:
- O fluido de processo écorrosivos(ácidos diluídos, cloretos, soluções cáusticas)
- Purificação do produtoÉ crítico (farmacéutico, alimentar, bebidas, biotecnológico)
- Ambiente externoÉ agressivo (costa, offshore, fábrica química)
316/316LAdiciona molibdênio para aumentar a resistência à corrosão por furos e fissuras em serviços que contenham cloreto.
Destaques técnicos
- Com um diâmetro superior a 50 mm:Reciclagem de precisão + soldadura de vedação com ensaio hidrostático
- Projeto resistente à corrosão:Superfícies totalmente molhadas de aço inoxidável
- Limpeza:Canal removível de acesso ao extremo do tubo
- Conformidade total com a norma ASME:Projeto, materiais e fabrico por código ASME
- Traçabilidade do material:Certificados de ensaio de moagem fornecidos para todos os componentes
Guia de selecção de projetos
| Tipo de projeto | Vantagens | Limitações | Melhor para |
|---|
| Fixação de folha de tubos | Baixo custo; sem partes móveis internas; compacto | Feixe de tubo não removível; diferencial térmico limitado | Serviços corrosivos limpos e não contaminantes |
| Cabeça flutuante | Componente removível para limpeza; lida com grandes diferenças de temperatura | Mais caro; mais vias de vazamento potenciais | Serviços de incrustação; diferenciais de alta temperatura |
| U-Tube | Folha de tubo único; feixe se expande livremente | Os tubos não podem ser limpos mecanicamente dentro da curva U | Alta expansão térmica; alta pressão do lado do tubo |
Fornecimento apenas de componentes
Componentes individuais disponíveis para reparação ou atualização:
- Tubos para trocadores de calor - aço inoxidável, sem costura, cortados ao comprimento
- Tubos de barbatanas - para acrescentar superfície a feixes existentes
- Tubos de chapa de trocador de calor - forjados de aço inoxidável, perfurados e ranhados
- De aço inoxidável
- Secções de conchas e canais - laminadas e soldadas de acordo com as especificações
Aplicações típicas
- Processamento químico:Aquecimento/resfriamento de solventes, ácidos, bases, soluções salinas
- Fabricação farmacêutica:Circuitos de água purificada, refrigeração WFI, controlo do reator
- Alimentos e bebidas:Pasteurizar, resfriar o sumo, aquecer a solução CIP
- Biotecnologia:Controle da temperatura do fermentador, preparação de amortecimento
- Geração de energia:Caldeiras de água desmineralizadas, resfriadores de amostras
- Marinha:Sistemas de arrefecimento central (circuitos de água doce)
Indústrias atendidas
| Indústria | Serviço típico | Escolha de material |
|---|
| Produtos químicos | Aquecimento/resfriamento por ácido/caustic | Aço inoxidável 316L |
| Farmacêuticos | Refrigeração WFI, condensação a vapor pura | 316L, polido por electrólise |
| Alimentos e Bebidas | Pasturização, CIP | De peso superior a 20 g/m2 |
| Potência | Caldeiras de água de minas, resfriadores de amostras | 304L |
| Semicondutores | Sistemas de água ultrapura | 316L, polido por electrólise |
Garantia da qualidade
Cada trocador de calor inclui uma documentação completa:
- Certificados de ensaio de moagem (MTC) para todos os componentes de retenção de pressão
- Relatório de ensaio hidrostático - lado do tubo e lado da concha
- Relatório de inspecção dimensional
- Especificação do procedimento de solda e qualificações do soldador
- Foto da placa de identificação
- Inspecção facultativa por terceiros (SGS, BV, TÜV, Lloyds)
