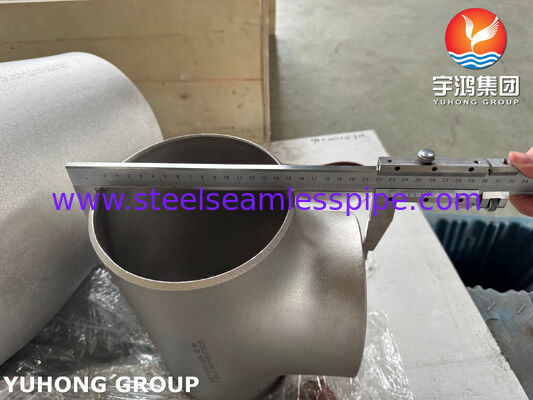

ASTM B366 N08810 Incoloy 800H Equal Tee
ASTM B366 N08810 Incoloy 800H Equal Tee é um encaixe de tubos de liga de níquel forjado fabricado em fábrica projetado para ligações de ramificação em sistemas de tubulação de alta temperatura.
O equipamento é fabricado a partir de:N.o UNS 08810 / Incoloy 800H, uma liga níquel-ferro-cromo com teor controlado de carbono e alumínio-titânio para aplicações a temperaturas elevadas.oxidação, a carburação e o desempenho mecânico a longo prazo são considerações importantes.
A norma ASTM B366/B366M abrange os acessórios de níquel e liga de níquel forjados para tubulações sob pressão, incluindo os acessórios fabricados para aplicações de soldadura por extrusão.Os acessórios WP estão associados a normas dimensionais como a ASME B16..9 e B16.11.
O tee igual tem três saídas com o mesmo tamanho nominal do tubo e é usado para criar uma conexão de 90 graus do tubo principal.
Especificações do produto
| Ponto |
Especificações |
| Produto |
Alegria de níquel igual Tee |
| Tipo de adaptação |
T-Shirt igual / T-Shirt de soldadura de traseiro |
| Padrão |
ASTM B366/B366M |
| Materiais |
Ligação de níquel-ferro-cromo |
| S.U.N. |
N08810 |
| Alcatrão |
Incoloy 800H |
| Padrão dimensional |
ASME B16.9, se aplicável |
| Construção |
Fabricados |
| Conexão |
Solução de Butt |
| Tamanho |
Personalizado / De acordo com o desenho |

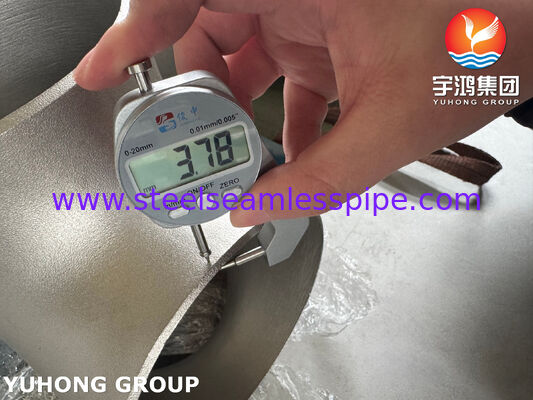

| Espessura da parede |
SCH 5S, 10S, 40S, 80S e sob medida |
| Preparação final |
De acordo com a norma ASME B16.25 ou com os requisitos do projecto |
| Tratamento térmico |
De acordo com o requisito ASTM B366 aplicável |
| Inspecção |
Dimensional, Químico, Mecânico e NDT, conforme especificado |

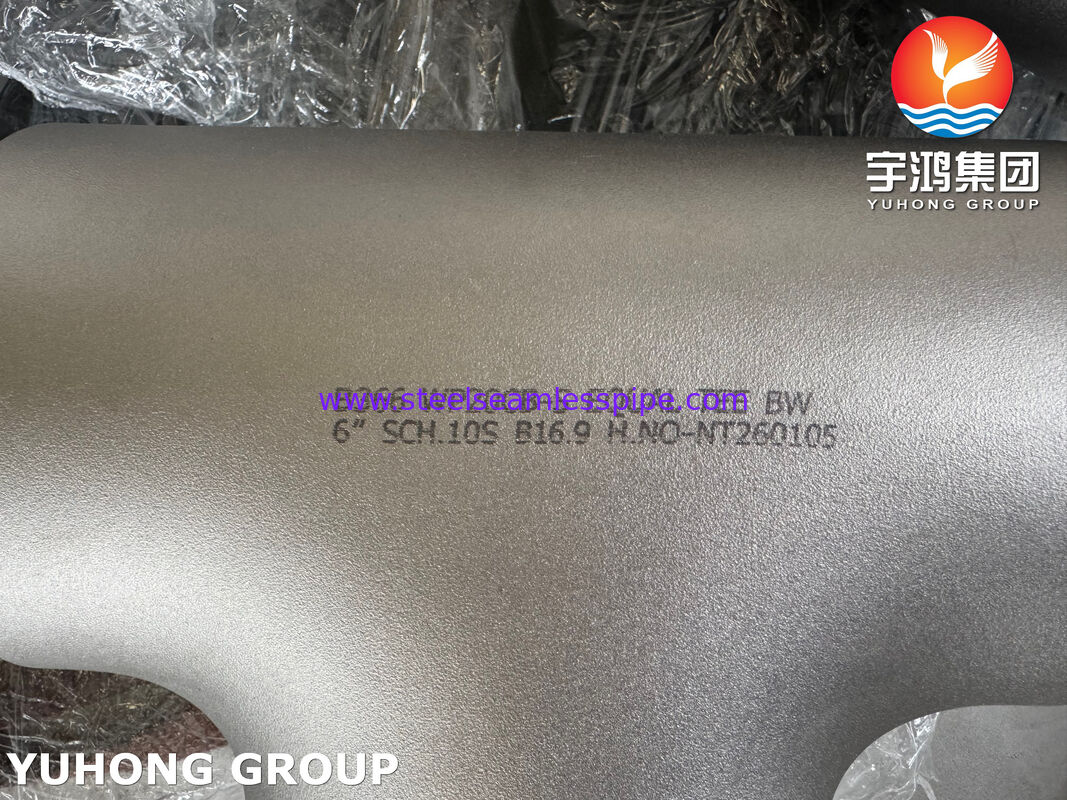

| Marcação |
Padrão, grau, tamanho, número de calor e marca do fabricante |
Material: N08810 / Incoloy 800H
A norma UNS N08810 é geralmente conhecida comoliga INCOLOY 800HPertence à família das ligas níquel-ferro-cromo.
A liga tem uma composição química nominal baseada aproximadamente em:
| Elementos |
Intervalo típico ASTM / liga |
| Não. |
30.0 ∼35,0% |
| Cr |
190,0 ∼ 23,0% |
| Fe |
Balance. |
| C |
00,05 ‰ 0,10% |
| - Não |
≤ 1,50% |
| Sim |
≤ 1,00% |
| Al |
00,15 ‰ 0,60% |
| Ti |
00,15 ‰ 0,60% |
| Al + Ti |
00,30 ∼ 1,20% |
| Cu |
≤ 0,75% |
| S |
≤ 0,015% |
O intervalo de carbono controlado e os requisitos de tamanho de grão distinguem o 800H da liga padrão 800. A Special Metals identifica o N08810 como liga INCOLOY 800H e o N08811 como liga INCOLOY 800HT.
N08810 versus N08811
| Grau |
S.U.N. |
Nome comercial |
Diferença fundamental |
| N08800 |
N.U.N. 08800 |
Incoloy 800 |
Ligação básica 800 |
| N08810 |
N.o UNS 08810 |
Incoloy 800H |
Dimensões controladas do carbono e do grão |
| N08811 |
N.o UNS 08811 |
Incoloy 800HT |
Intervalo Al + Ti mais restritivo |
Processo de Fabricação
O te igual ASTM B366 N08810 pode ser fabricado através de moldagem a quente controlada e outras operações de moldagem permitidas, dependendo do tamanho do equipamento, da espessura da parede e da classe de construção.
As fases típicas de fabrico incluem:
- Inspecção das matérias-primas de liga de níquel
- Identificação do material e rastreabilidade térmica
- Cortar
- Formação a quente
- Formação de galhos
- Tratamento térmico
- Mecânica de curvas terminais

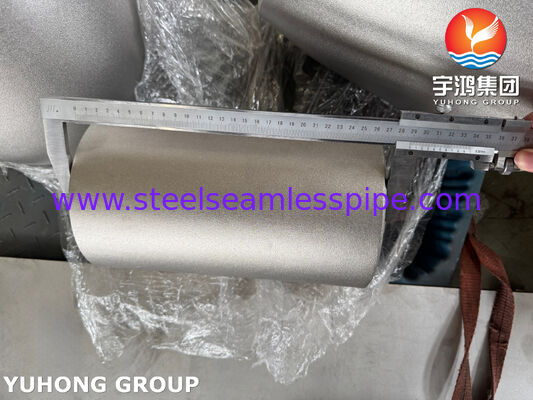

- Inspecção dimensional
- Inspecção de superfície
- NDT, quando especificado
- Marcação
- Inspecção final e embalagem
A ASTM B366 permite operações de moldagem, incluindo martelo, prensagem, perfuração, extrusão, reformulação, laminação, dobração e outros processos de fabrico aplicáveis.
Aplicações
A norma ASTM B366 N08810 incoloy 800H pode especificar teas iguais para sistemas de tubulação utilizados em:
Processamento petroquímico
- Processamento de hidrocarbonetos
- Tubos de processo de alta temperatura
- Sistemas de refinaria
- Tubulações ligadas a fornos
Processamento químico
- Linhas de processamento químico a alta temperatura
- Ambientes de processo corrosivos
- Sistemas de gás de processo
Tratamento térmico e fornos industriais
- Tubos de fornos de alta temperatura
- Equipamento de tratamento térmico
- Sistemas de processo de fornos
Equipamento de energia e de processos
- Tubos de alta temperatura
- Sistemas relacionados com vapor
- Tubulações ligadas a trocadores de calor
- Equipamentos industriais de processamento térmico
A família 800H/800HT é especificamente utilizada quando o desempenho mecânico a temperaturas elevadas e a resistência à oxidação ou a carburosidade são considerações de projeto relevantes.
