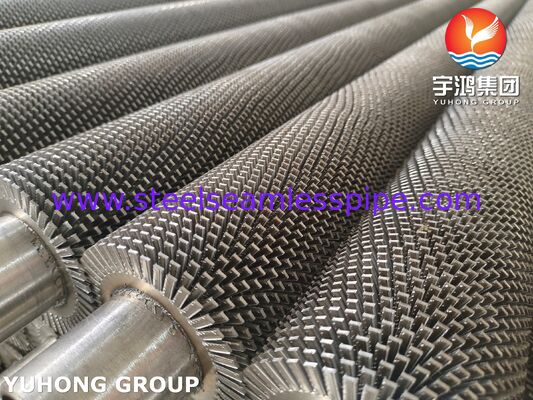

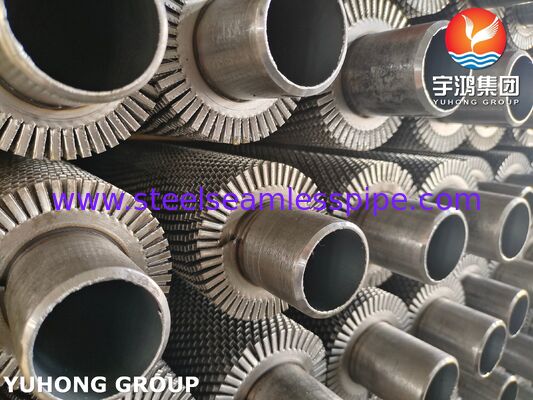

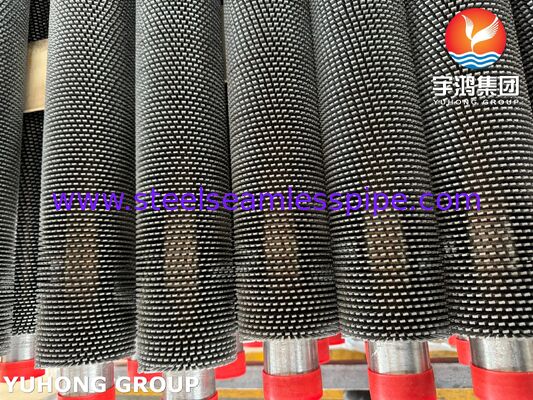

Tubo com Aletas Serrilhadas para Harpas de HRSG, Superaquecedor, Economizador, Evaporador

Tubos com aletas serrilhadas são componentes críticos de alta eficiência em Geradores de Vapor de Recuperação de Calor (HRSGs), maximizando a área de superfície de transferência de calor para economizadores, evaporadores e superaquecedores em usinas de energia. Esses tubos, frequentemente soldados por alta frequência com serrilhados (aletas segmentadas), reduzem o tamanho total do equipamento, melhoram a transferência de calor do lado do gás e gerenciam eficientemente os gases de combustão em alta temperatura.

O Grupo Yuhong é especializado na fabricação de tubos com aletas serrilhadas e tem fornecido há muito tempo para mercados no Oriente Médio, América do Sul, África, Europa e outras regiões. Adicionalmente, podemos fornecer serviços de montagem para as Harpas, bem como orientação de instalação no local.

• Economizadores (Pré-aquecedores): Localizados na seção mais fria e a jusante, esses tubos pré-aquecem a água de alimentação usando calor de baixa qualidade. Aletas serrilhadas são frequentemente usadas aqui para otimizar a absorção de calor do gás de combustão.
• Evaporadores: Esses tubos convertem água pré-aquecida em vapor saturado. São frequentemente usados na "parede de água" ou no piso do HRSG, onde alta condutividade térmica é necessária.
• Superaquecedores: Posicionados no fluxo de gás mais quente, esses tubos elevam a temperatura do vapor saturado acima do ponto de saturação, frequentemente exigindo material durável para suportar gás em alta temperatura, onde as aletas serrilhadas ajudam a distribuir o calor eficientemente.

• Material: Frequentemente fabricados em aço carbono, aço liga ou aço inoxidável para suportar ambientes agressivos, de alta temperatura e alta pressão.
• Design: O design serrilhado (também chamado de segmentado) quebra a camada limite do gás de combustão, melhorando os coeficientes de transferência de calor em comparação com aletas sólidas.
• Fabricação: Soldagem por resistência elétrica de alta frequência é usada para unir a aleta ao tubo base, garantindo uma ligação metalúrgica segura e desempenho térmico confiável.
• Harpas de HRSG: Esses tubos são tipicamente arranjados em módulos verticais ou horizontais (harpas) e conectados através de coletores com tubulação de interligação.

Para obter uma cotação precisa para tubos com aletas serrilhadas, você deve fornecer as especificações do tubo base (OD, espessura da parede, material e comprimento total), especificações da aleta (altura, espessura, densidade e material) e quantidade total. Detalhes técnicos essenciais incluem o padrão de serrilhação, comprimentos de extremidade lisa (sem aletas) necessários e normas de projeto relevantes.

• Especificações do Tubo Base: Diâmetro Externo (OD) e Espessura da Parede (WT) (ex: 25,4 mm OD x 2,77 mm WT ou 1" OD x 12 BWG).
• Material do Tubo: Grau (ex: SA106 Gr.B, Aço Inoxidável TP304H, Aço Liga T11/T22).
• Comprimento do Tubo: Comprimento total e comprimento específico das extremidades lisas (sem aletas).
• Dimensões da Aleta: Altura da aleta (ex: 15,88 mm), espessura (ex: 1,0 mm) e tipo.
• Densidade da Aleta: Aletas por polegada (FPI) ou passo (ex: 6 mm).
• Padrão de Serrilhação: Número de segmentos ou largura da serrilhação.
• Material da Aleta: Aço carbono, aço inoxidável ou aço liga.
• Quantidade: Número total de tubos ou comprimento total em metros/pés.
• Normas Aplicáveis: Ex: Normas ASME, EN ou GB.
