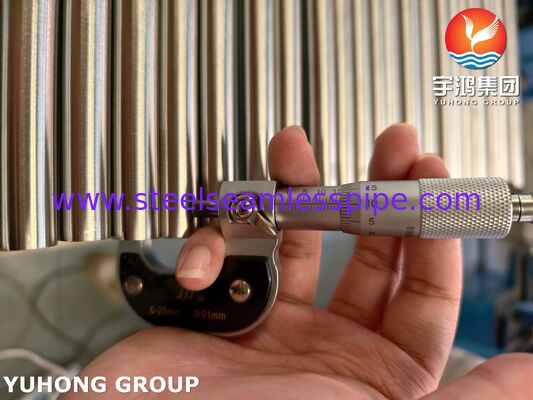

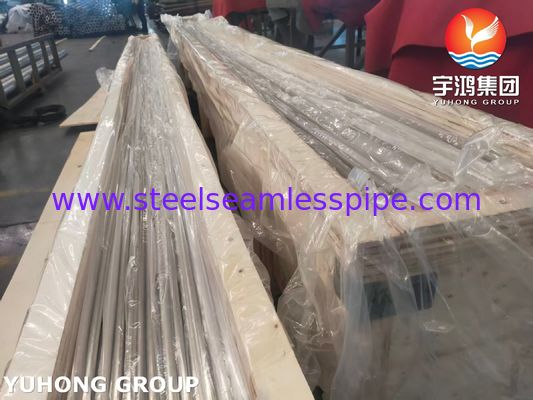

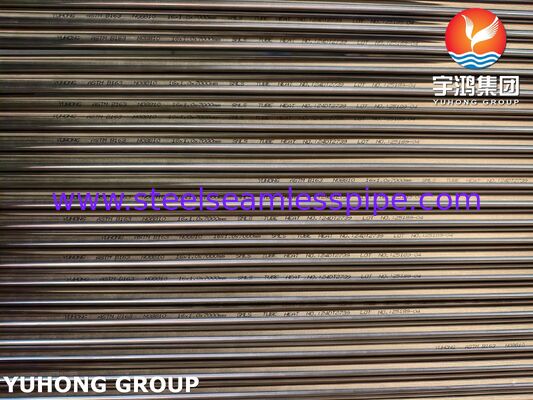

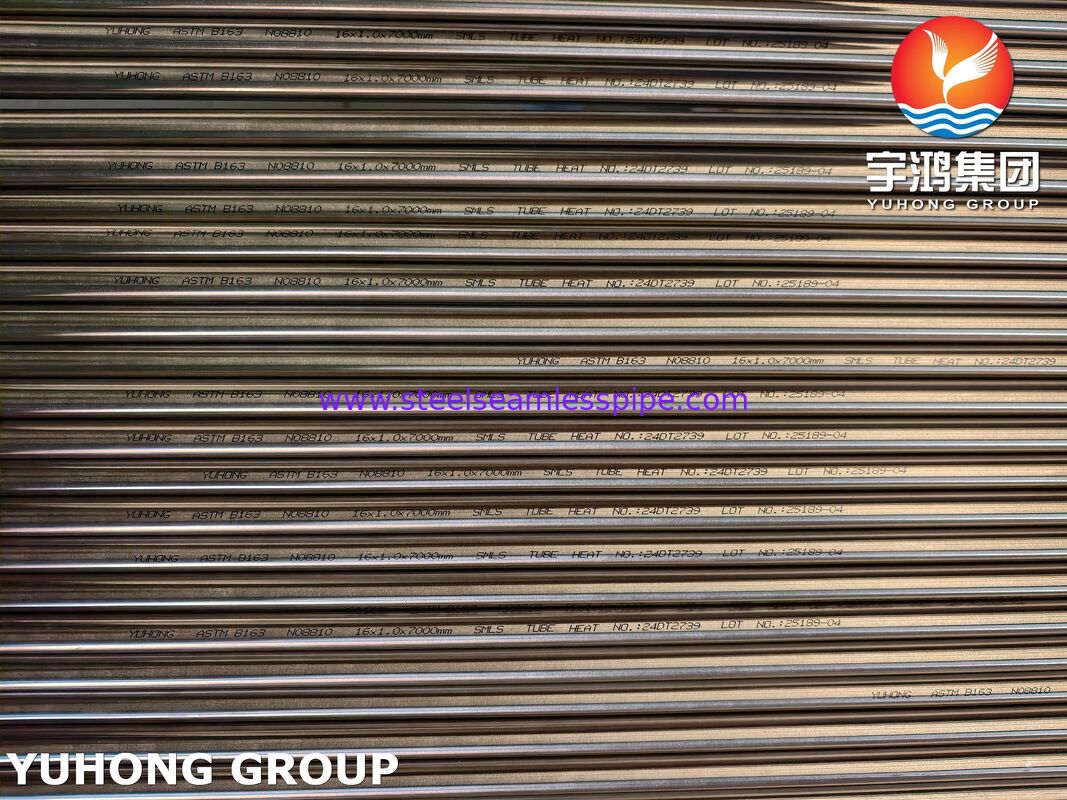

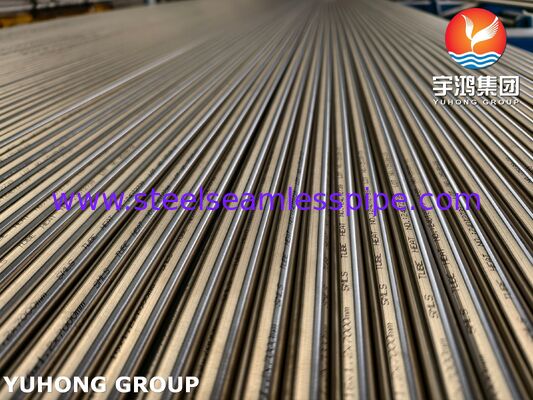

Tubo sem costura de níquel e liga de níquel para condensadores e trocadores de calor ASTM B163 N08810 ASTM B163 UNS N08800, UNS N08810, UNS N08811, UNS N08825

Testes em Tubos de Liga de Níquel:

Análise Química

Propriedades Mecânicas

Tamanho de Grão—Uma amostra transversal representando a espessura total da parede de ligas recozidas UNS N08810 deve estar em conformidade com um tamanho de grão médio de ASTM nº 5 ou mais grosso.
Teste de dureza—Quando as extremidades recozidas são especificadas para tubos na condição aliviada de tensões (ver Tabela 3), a dureza das extremidades após o recozimento não deve exceder os valores especificados na Tabela 3.

Teste de alargamento—Um teste de alargamento deve ser feito em uma extremidade de 1% do número de comprimentos de tubo acabados de cada lote.
O teste de alargamento consistirá em alargar uma amostra de teste com uma ferramenta expansora tendo um ângulo incluído de 60° até que o diâmetro externo especificado tenha sido aumentado em 30%. A amostra alargada não deve apresentar rachaduras através da parede.

Teste Hidrostático ou Elétrico Não Destrutivo—Cada tubo deve ser submetido ao teste hidrostático ou ao teste elétrico não destrutivo. O tipo de teste a ser usado será a critério do fabricante, a menos que especificado de outra forma na ordem de compra.

Teste Hidrostático:
Cada tubo com diâmetro externo de 1/8 pol. (3,2 mm) e maior e tubos com espessura de parede de 0,015 pol. (0,38 mm) e acima devem ser testados pelo fabricante a uma pressão hidrostática interna de 1000 psi (6,9 MPa), desde que a tensão de fibra calculada de acordo com a seguinte equação não exceda a tensão de fibra permitida, S, indicada abaixo. O tubo não deve apresentar evidências de vazamento.

t = espessura mínima da parede, pol. (mm); igual à espessura média especificada menos a tolerância permissível "menos" da parede, Tabela 4 e Tabela X2.2, ou a espessura mínima especificada da parede, e
D = diâmetro externo do tubo, pol. (mm).
Quando tubos aliviados de tensões com extremidades recozidas devem ser testados hidrostáticamente, tal teste de pressão deve ser feito antes do recozimento das extremidades do tubo.

Os Tubos e Tubulações Incoloy 800 / 800H / 800HT / 825 são usados nas seguintes aplicações:

• Tubulações e vasos de ácido sulfúrico
• Evaporadores de ácido fosfórico
• Aquecedores de tanques de decapagem, tanques e equipamentos de decapagem
• Equipamentos de processo químico
• Eixos de hélice
• Caminhões tanque
• Aquecedores
• Eletrodos de precipitador eletrostático
• Vasos quentes para alimentos, água e água do mar,
• vasos de sulfato de amônio
• Foles de expansão
• Sistemas de exaustão marinha
• Tampas de cinzas de usinas de energia
• Caldeiras de resfriamento de fornos de etilenoCraqueamento de hidrocarbonetos Válvulas, conexões e outros componentes expostos a ataque corrosivo de 1100-1800°F
• Fornos industriais
• Equipamentos de tratamento térmico
• Processamento químico e petroquímico
• Superaquecedores e reaquecedores em usinas de energia
• Vasos de pressão
• Trocador de calor
