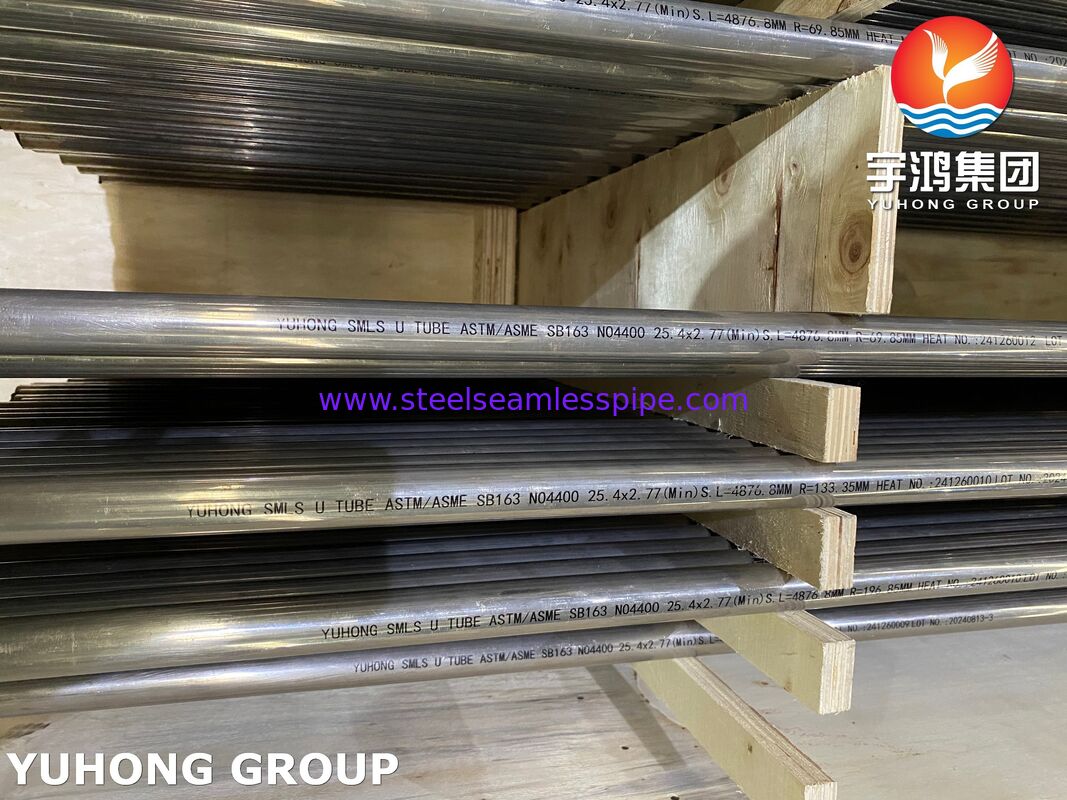

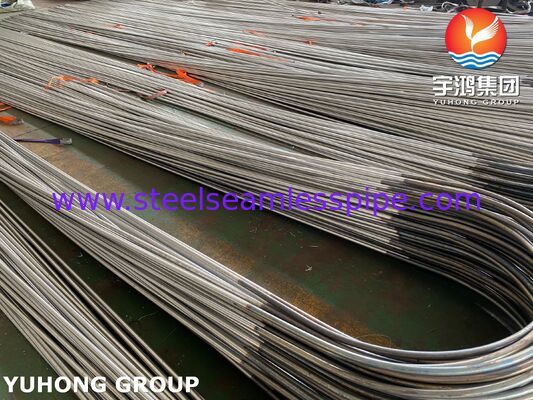

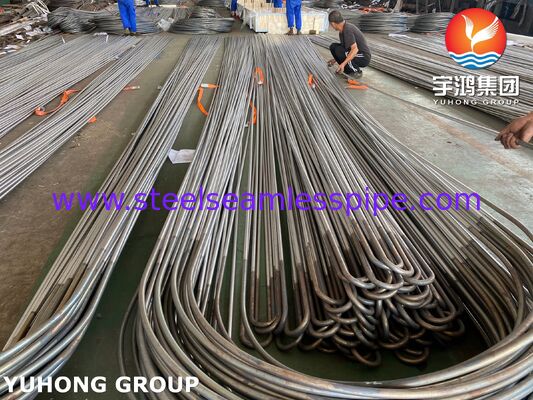

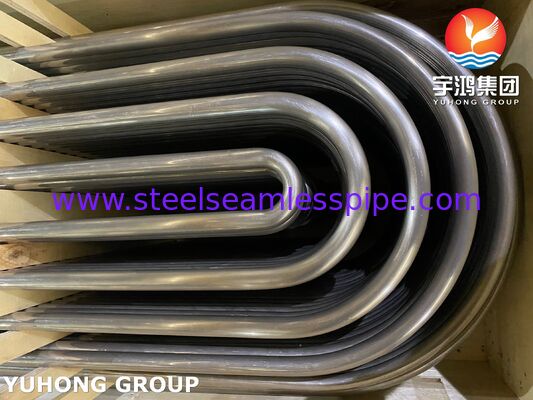

Tubo de Trocador de Calor em Liga de Níquel em U Monel400 ASME SB163 N04400

Tubo de Trocador de Calor em Aço Liga Níquel com Curva em U Monel 400 ASME SB163 N04400

Um tubo com curva em U Monel 400 é um produto tubular de alto desempenho projetado especificamente para equipamentos de transferência de calor. Ele combina as propriedades excepcionais da liga Monel 400 com a forma funcional "U" para gerenciar o fluxo de fluidos, mudanças de temperatura e corrosão em ambientes industriais exigentes.

Tubo com Curva em Usão amplamente utilizados em Sistemas de Trocadores de Calor:

• A curvatura em "U" é feita por processo de conformação a frio.
• A curvatura em "U" é feita com o raio exigido de acordo com os desenhos do cliente.
• A parte da curva e as pernas de seis polegadas são aliviadas de tensões por aquecimento por resistência.
• Gás inerte (Argônio) é passado através dele na vazão necessária para evitar oxidação no diâmetro interno (ID).
• O raio é verificado quanto ao diâmetro externo (OD) e afinamento da parede com a especificação recomendada.
• As propriedades físicas e a microestrutura são verificadas em três posições diferentes.
• A inspeção visual de ondulações e trincas é feita com Teste de Penetrante Líquido.
• Cada tubo é então hidrotetado na pressão recomendada para verificar vazamentos.
• O teste com bola de algodão é feito para verificar a limpeza interna (ID) do tubo.
• Em seguida, é decapado, seco, marcado e embalado.
• Todo o procedimento é rigorosamente seguido de acordo com TEMA "C" e ASTM A-688.

Escolher Monel 400 para um tubo com curva em U é uma decisão estratégica baseada em sua combinação única de propriedades, particularmente em ambientes onde aços inoxidáveis padrão falhariam. Aqui estão as principais razões para selecioná-lo:

- Resistência Superior à Corrosão em Ambientes Agressivos: Esta é a principal razão para escolher Monel 400. Ele oferece excelente resistência a:

- Água do Mar em Fluxo: É um material de eleição para engenharia naval, construção naval e plataformas offshore porque resiste à corrosão da água salgada.

- Condições Ácidas: Resiste notavelmente bem ao ácido fluorídrico, bem como aos ácidos sulfúrico e clorídrico em condições redutoras, tornando-o ideal para equipamentos de processamento químico.

- Soluções Alcalinas: Também resiste à corrosão por substâncias alcalinas e soluções salinas.

- Excelentes Propriedades Mecânicas: O Monel 400 mantém alta resistência e tenacidade em uma ampla faixa de temperatura, desde condições criogênicas abaixo de zero até cerca de 500°C (1000°F). Ele também tem boa ductilidade, o que significa que pode ser facilmente moldado em formas complexas como uma curva em U sem perder sua integridade mecânica.

- Resistência a Tipos Específicos de Corrosão: É altamente resistente à corrosão sob tensão e à pite, que são modos comuns de falha para outros materiais em ambientes ricos em cloretos, como água do mar.

- Boas Propriedades Térmicas: A liga possui boa condutividade térmica e baixa taxa de expansão térmica. Seu coeficiente de expansão térmica é intimamente compatível com o aço carbono, o que reduz a fadiga mecânica na junta onde o tubo se conecta à placa de tubos do equipamento.

- Facilidade de Fabricação: Apesar de seu alto desempenho, o Monel 400 pode ser soldado e usinado usando técnicas padrão, o que é essencial para fabricar a forma de curva em U e integrá-la em sistemas maiores.

- Especificações do Cliente.



Alguns dos testes de qualidade realizados por nós incluem:
