Tubos sem costura de aço inoxidável desenhados a frio, A213 / SA213 TP316L UNS S31603 utilizados na unidade de dessalinização de água do mar

Tubo de Aço Inoxidável Sem Costura Laminado a Frio, A213 / SA213 TP316L UNS S31603 Usado em Unidade de Dessalinização de Água do Mar

1. Visão Geral do tubo sem costura A213/SA213 TP316L

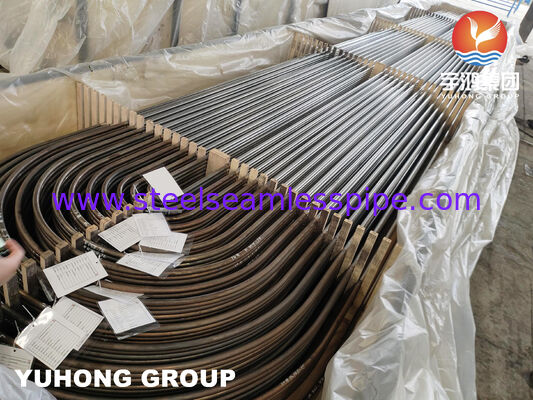

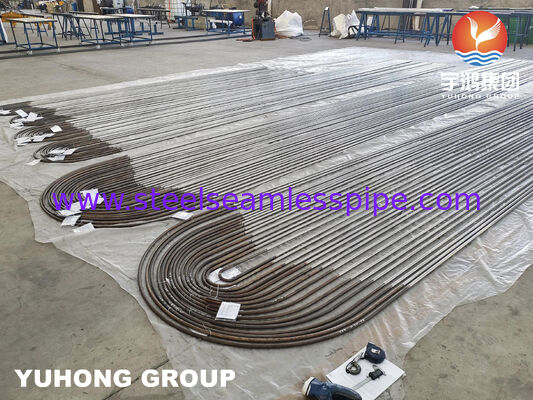

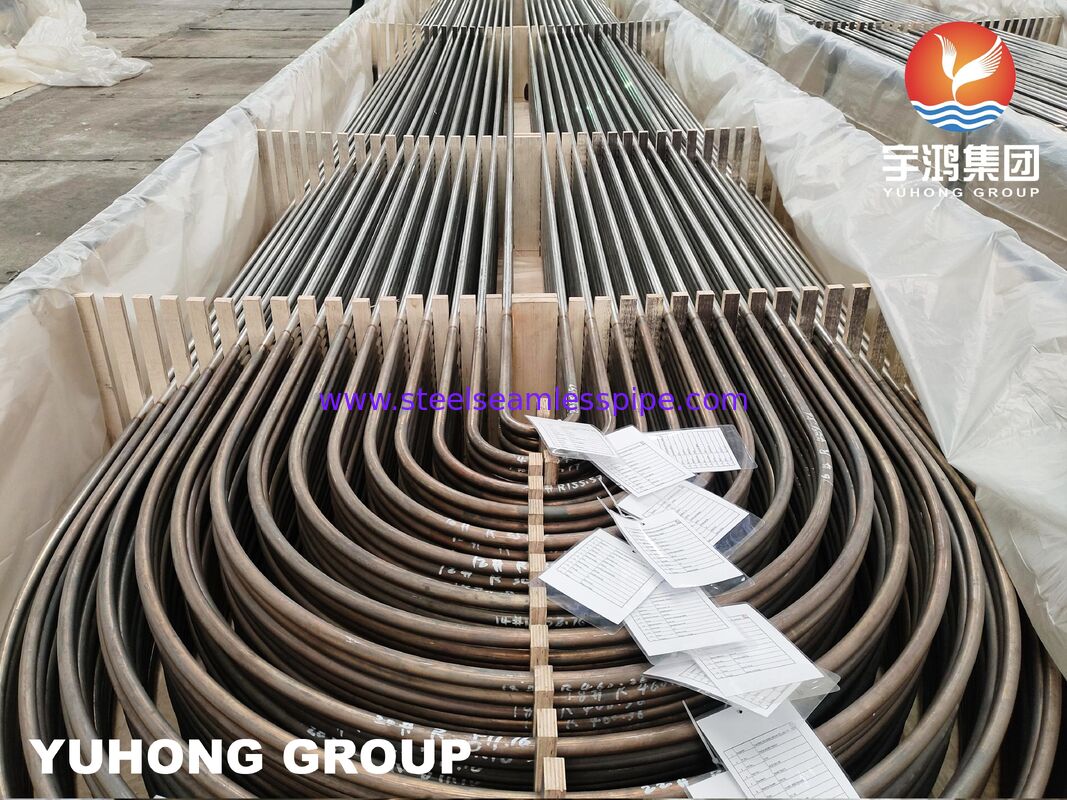

O tubo sem costura em forma de U ASME SA213 TP316L é um tubo especial de aço inoxidável austenítico fabricado de acordo com as normas da American Society of Mechanical Engineers (ASME). Suas principais vantagens residem em seu teor ultrabaixo de carbono (L) e na adição de molibdênio (Mo), que proporcionam excelente resistência à corrosão por pites induzida por cloreto, corrosão em frestas e a altas temperaturas. A estrutura em forma de U, formada através de processos de dobra a frio e tratamento térmico de solução, absorve efetivamente o estresse térmico. É usado principalmente como tubo de transferência de calor em trocadores de calor casco-tubo e é amplamente aplicado em equipamentos exigentes, como caldeiras de usinas de energia, plantas químicas e ambientes marinhos.

2. Principais características do tubo sem costura A213/SA213 TP316L

O tubo sem costura em forma de U ASME SA213 TP316L (ou tubo em U para trocadores de calor) é um componente central de alto desempenho em equipamentos industriais de troca de calor. Suas principais características podem ser resumidas em três dimensões: propriedades do material, design estrutural e normas de fabricação.

3. Composição Química do SS316L

Pontos Chave:

• Baixo Teor de Carbono: O baixo teor de carbono (<0,03%) é essencial para melhorar a soldabilidade e a resistência à corrosão intergranular após a soldagem.

• Cromo (Cr): Proporciona resistência à corrosão, especialmente contra oxidação e formação de escamas em temperaturas elevadas.

• Níquel (Ni): Melhora a tenacidade e a resistência à corrosão, especialmente em ambientes ácidos.

• Molibdênio (Mo): Aumenta a resistência à corrosão por pites e em frestas, especialmente em ambientes ricos em cloreto (como água do mar ou soluções contendo sal).

4. Propriedades Mecânicas do SS316L

Principais Propriedades Mecânicas:

• Resistência à Tração: O material exibe excelente resistência à tração, tipicamente entre 485 MPa (70 ksi) e 620 MPa (90 ksi).

• Limite de Escoamento: O limite de escoamento (offset de 0,2%) para TP316L varia entre 170 MPa (25 ksi) e 275 MPa (40 ksi), o que garante que o material possa suportar estresse significativo antes da deformação permanente.

• Alongamento: O aço inoxidável TP316L tem um alto grau de alongamento (>40%), o que significa que é muito dúctil e pode ser facilmente conformado sem rachar.

• Dureza: O material tem uma dureza relativamente baixa em comparação com outros aços inoxidáveis, garantindo que permaneça dúctil e resistente à propagação de trincas.

5. Propriedades de Temperatura

• Faixa de Temperatura de Serviço: O TP316L é eficaz para uso em altas temperaturas. Sua temperatura máxima de serviço é de aproximadamente 870°C (1.600°F) em serviço intermitente e 925°C (1.700°F) em serviço contínuo.

• Temperatura de Operação: Para resistência à corrosão em frestas, o material permanece estável mesmo em temperaturas acima de 500°C (932°F), o que o torna adequado para aplicações de alta temperatura, como caldeiras, superaquecedores e trocadores de calor.

6. Resistência à Corrosão

• Corrosão Geral: O TP316L oferece resistência superior à corrosão geral em comparação com outros aços inoxidáveis como 304 e 304L, especialmente em ambientes com cloreto (por exemplo, água do mar).

• Corrosão por Pites e em Frestas: Devido à presença de molibdênio, o TP316L oferece excelente resistência à corrosão por pites e em frestas, especialmente em ambientes com alto teor de cloreto.

• Corrosão Intergranular: Graças ao seu baixo teor de carbono, o TP316L é menos suscetível à sensibilização e à corrosão intergranular após a soldagem, o que é uma vantagem em aplicações de alta temperatura.

7. Fabricação e Soldagem

• Soldabilidade: O TP316L tem boa soldabilidade com a maioria dos processos de soldagem, incluindo TIG, MIG e soldagem com eletrodo. O baixo teor de carbono reduz a formação de precipitados de carbeto nas bordas dos grãos durante a soldagem, melhorando a resistência do material à corrosão intergranular.

• Conformabilidade: Possui excelente conformabilidade e pode ser facilmente dobrado e moldado sem perder suas propriedades mecânicas.

• Tratamento Térmico: O TP316L pode ser tratado termicamente para aumentar a dureza ou melhorar ainda mais sua resistência, mas não requer nenhum tratamento térmico pós-soldagem.

8. Conclusão

O aço inoxidável ASTM A213 TP316L combina alta resistência, boa soldabilidade e excelente resistência à corrosão, especialmente em ambientes agressivos como cloretos ou condições ácidas. O material é comumente usado em trocadores de calor, caldeiras, plantas petroquímicas e equipamentos de processamento químico devido a essas propriedades excepcionais.
