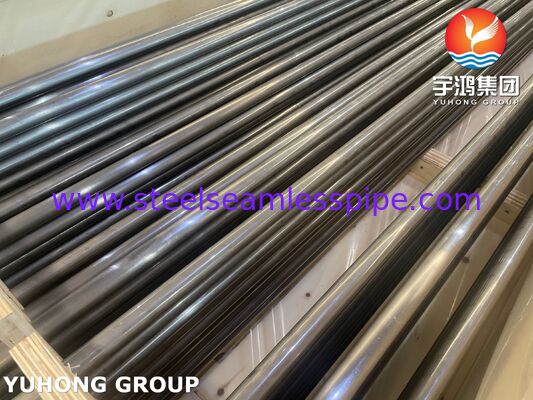

Tubo de trocador de calor ASME SB163 liga de níquel N04400 liga de monel 400 tubo sem costura U bend
A norma ASME SB163 especifica as especificações dos materiais para tubos de condensador e trocador de calor sem costura de níquel e liga de níquel:
N04400 (UNS N04400) é a liga Monel 400.
Sua composição básica é de níquel 67% e cobre 30%, com vestígios de ferro, manganês e outros elementos.
Ele apresenta excelente resistência à corrosão e funciona bem em muitos ambientes, especialmente em água do mar, salmoura, ácido sulfúrico, ácido fluorídrico e soluções alcalinas.
Mantenha boas propriedades mecânicas em uma ampla faixa de temperaturas, de baixas temperaturas a aproximadamente 540 °C.
Tubo de flexão U Observado:
Os tubos em forma de U fabricados a partir deste material são eficazes em trocadores de calor de concha e tubo que operam em ambientes adversos com grandes diferenças de temperatura.
Durante o processo de concepção, o raio (R) da curva deve ser confirmado com o cliente.rugas na parede interna da curva, e a geração de uma tensão residual significativa.
O espaçamento entre os dois tubos retos na secção de curva U também é importante.
Assegurar que os tubos podem passar suavemente através do orifício de defleção e permitir espaço suficiente para a expansão térmica.
| Composição química (% em peso - Wt.%) |
| Elementos |
Número mínimo (%) |
Número máximo (%) |
Papel-chave / efeito |
| Níquel (Ni) |
63 |
(Bilanço) |
Elementos de base; fornece resistência à corrosão e ductilidade fundamentais. |
| Cobre (Cu) |
28 |
34 |
Melhora a resistência aos ácidos sulfúrico e hidrofluórico e à água do mar. |
| Ferro (Fe) |
- |
2.5 |
Controle de impurezas; melhora a resistência em ambientes específicos. |
| Manganês (Mn) |
- |
2 |
Desoxidante durante a fusão; melhora a forjabilidade. |
| Carbono (C) |
- |
0.3 |
Controle de impurezas; impacta a corrosão intergranular em zonas aquecidas. |
| Silício (Si) |
- |
0.5 |
Melhora a fluidez de fusão e a resistência à oxidação. |
| Enxofre (S) |
- |
0.024 |
Impuridades nocivas; severamente restringidas para evitar que se tornem frágeis a quente. |
| Outros elementos |
- |
0.5 (Total) |
Inclui elementos acidentais/impurezas. |
| Propriedades mecânicas |
| Imóveis |
Requisito (mínimo) |
Intervalo de valores típicos |
| Resistência à tração |
70 ksi (480 MPa) |
75-85 ksi (515-585 MPa) |
| Força de rendimento (0,2% Offset) |
25 ksi (170 MPa) |
28-35 ksi (195-240 MPa) |
| Elevamento (em 2 polegadas ou 50 mm) |
35% |
40 a 50% |
| Dureza (Rockwell) |
Não especificado |
Tipicamente B65 - B85 |
| Pressão de ensaio hidrostática |
Requerido por fórmula |
- |
Aplicação:
Tubulação e sistemas de arrefecimento de água do mar
Cambio de calor e condensadores de bordo
Evaporadores e tubos de aquecimento de instalações de dessalinização
Sistemas de tubulação de plataformas offshore
Processamento químico e petroquímico
Intercambiadores de calor e reatores que tratam de ácido sulfúrico e de ácido fluorídrico (HF)
Produção e refino de petróleo e gás
Cambio de calor em gás ácido
