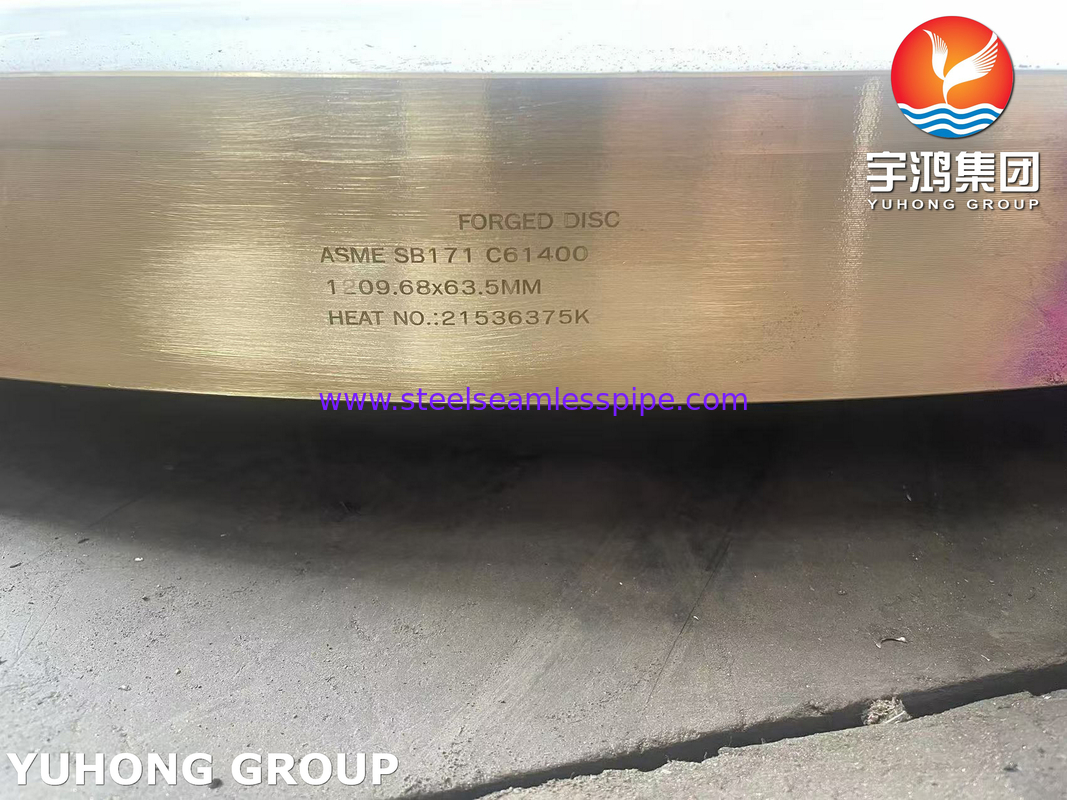

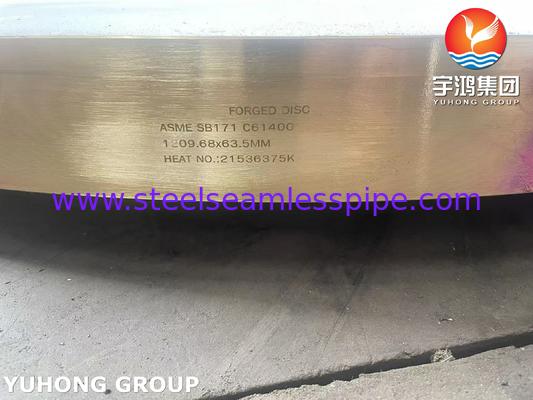

Disco de cobre, de liga de alumínio e de bronze ASME SB171 C61400
A ASME SB171 C61400 refere-se a um material específico de liga de cobre sob a norma ASTM B171/B171M, que abrange chapas e chapas de liga de cobre para recipientes de pressão, condensadores e trocadores de calor.
Detalhes-chave:
- Ligação: C61400 (bronce de alumínio)

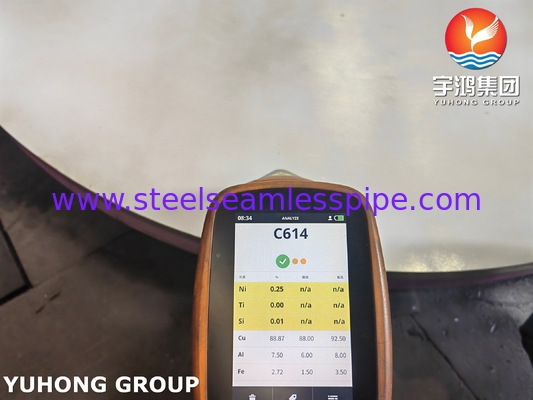

- Composição: Principalmente cobre com ~ 6-8% de alumínio, além de ferro, níquel e outros elementos para maior resistência e resistência à corrosão.
- Propriedades: Boa resistência ao desgaste, alta resistência e excelente resistência à corrosão na água do mar e em ambientes ácidos.

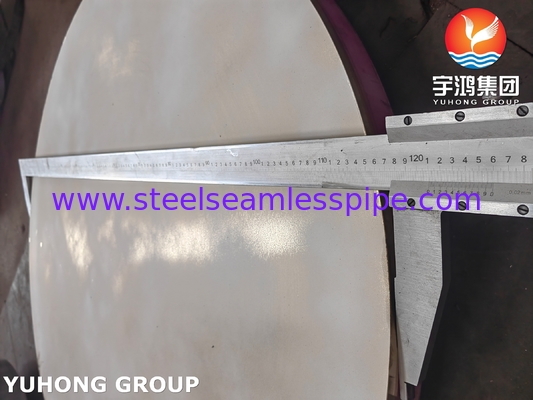

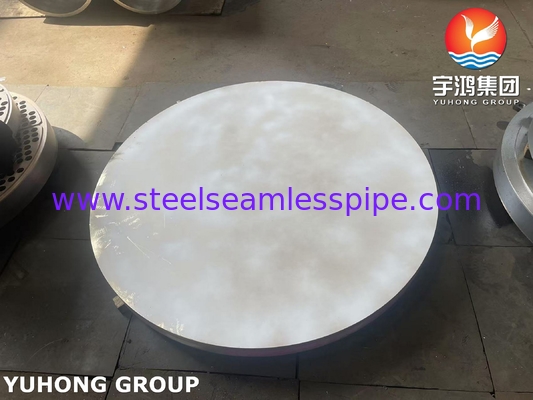

DISC (indicando que é fornecido em forma de disco, susceptível de ser transformado em flanges, válvulas ou outros componentes circulares).
Aplicações:
- Usado em ambientes marinhos, processamento químico e indústrias de petróleo e gás.
- Comum em trocadores de calor, componentes de bombas, bancos de válvulas e rolamentos.
Normas e equivalentes:
- ASTM B171 / ASME SB171 (mesma norma, a ASME adota a ASTM para utilização em recipientes sob pressão).
- UNS C61400 (Sistema Unificado de Numeração).
- ligas semelhantes em outras normas: DIN CuAl8, EN 1982-CuAl8Fe3.
1Propriedades mecânicas (típicas para C61400)
| Imóveis |
Valor (anilhado) |
Valor (endurecido) |
| Resistência à tração |
550 ∼ 690 MPa (80 ∼ 100 ksi) |
690 ∼ 830 MPa (100 ∼ 120 ksi) |
| Força do rendimento (0,2%) |
240 ̊310 MPa (35 ̊45 ksi) |
480 ‰ 620 MPa (70 ‰ 90 ksi) |
| Prolongamento (%) |
2535% (anilhado) |
5·15% (trabalhados a frio) |
| Dureza ((Brinell) |
130-160HB |
190-230HB |
Notas:
- O C61400 tem uma excelente resistência ao desgaste e uma elevada resistência à fadiga, tornando-o ideal para aplicações de carga pesada.
- Mantém a resistência a temperaturas elevadas (até ~ 400°C/750°F).
2Tratamento térmico e fabrico
- Requeijão: aquecimento a 650-760 °C (1200-1400 °F), depois arrefecimento a ar ou a fornalha para amolecer.
- Aliviar o estresse: 260°C (370°F) por 1 ̊2 horas.
- Endurecimento: O trabalho a frio (rolando, forjando) melhora a resistência, mas reduz a ductilidade.
- Máquinabilidade: ~ 20% (em comparação com o latão de corte livre a 100%).
- Soldadura: possível com GTAW (TIG) ou GMAW (MIG) usando um preenchimento correspondente (por exemplo, ERCuAl-A2).
3Resistência à corrosão
Excelente em água do mar, água salobra e ambientes ácidos (melhor do que a maioria das ligas de cobre).
Resiste à erosão por cavitação, ataque de impacto e biofouling.
Usado em hélices marítimas, eixos de bomba e componentes offshore de petróleo e gás.
4. Sourcing & Forms
- Os discos são tipicamente cortados a partir de chapas laminadas ou de material forjado.
- Fornecedores comuns:
- Distribuidores de metais (por exemplo, Metalmen, Farmers Copper, Concast Metal Products).
- fábricas especializadas (por exemplo, Aviva Metals, Wieland Metals).
- Verificar as certificações: os relatórios de ensaio de moinho (MTR) devem confirmar a conformidade com a norma ASME SB171.
5Normas equivalentes
| Padrão |
Designação equivalente |
| S.U.N. |
C61400 |
| EN (UE) |
CuAl8Fe3 (EN 1982) |
| DIN (Alemanha) |
Cálcio |
| JIS (Japão) |
HBsC3 |
6Aplicações comuns
Hélices, rolamentos, bancos de válvulas.
- Petróleo e Gás: componentes submarinos, peças de cabeças de poços.
- Indústria: engrenagens, buchas, fixações pesadas.
