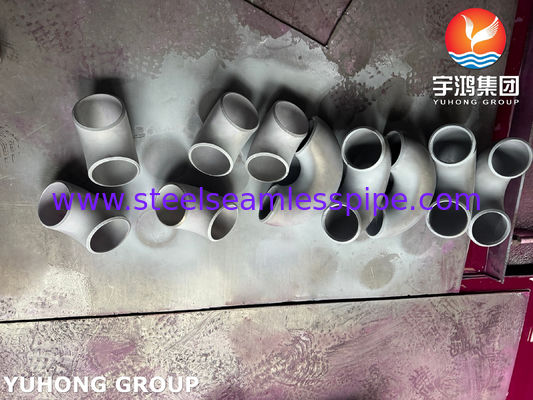

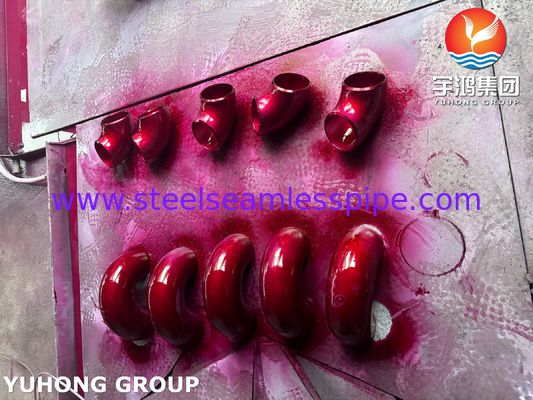

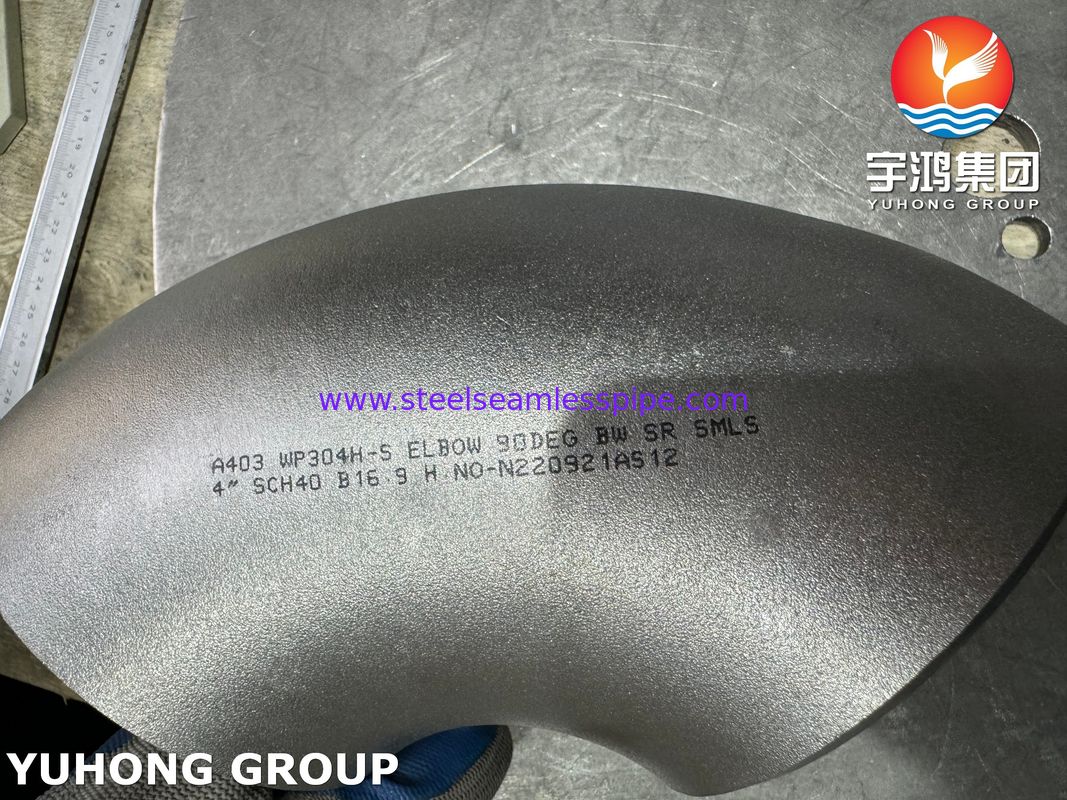

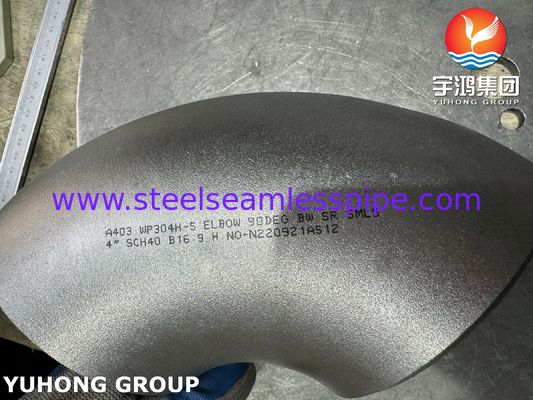

Conexão de aço inoxidável ASTM A403 WP304H Cotovelo de curto raio com solda de topo sem costura B16.9
ASTM A403é uma especificação padrão desenvolvida pela American Society for Testing and Materials, especificamente para conexões de aço inoxidável austenítico, cobrindo tipos de conexões como cotovelos, tees, redutores (cabeças grandes e pequenas), tampas de tubos, juntas curtas flangeadas, purgadores e conexões de ramificação. Esta norma fornece requisitos rigorosos para os materiais, fabricação, dimensões, tolerâncias, testes, inspeção e marcação dessas conexões.
WP304Hé um grau de material sob a norma ASTM A403, onde"WP"refere-se a conexões de aço inoxidável austenítico sem costura ou soldadas, fabricadas através de processos de forjamento, laminação ou extrusão, e requer tratamento térmico; "H"significa Alto Carbono. Comparado com o material 304 comum, o 304H tem um teor de carbono mais alto e precisa ser controlado dentro da faixa de 0,04-0,10% para aumentar a resistência e a resistência à fluência do material em ambientes de alta temperatura.
Classes de Conexões para Graus WP
|
Classe
|
|
|
| S |
Sem costura |
|
| W |
Soldado |
|
| WX |
Soldado
|
|
| WU |
Soldado |
|
Composição Química do Aço Inoxidável ASTM A403 WP321H
|
WP
GRA.
|
UNS
GRA.
|
COMPOSIÇÃO QUÍMICA % Máximo |
| C |
MN |
P |
S |
Si |
NI |
Ch |
| WP304 |
S30400 |
0.08 |
2.0 |
0.045 |
0.030 |
1.00 |
8.0-11.0 |
18.0-20.0 |
| WP304H |
S30409 |
0.04-0.10 |
2.0 |
0.045 |
0.030 |
1.00 |
8.0-12.0 |
18.0-20.0 |
Qual a diferença entre WP304H e WP304?
A principal diferença entre os materiais WP304H e WP304 é oTeor de Carbono.
WP304H tem um teor de carbono mais alto, que precisa ser mantido na faixa de 0,04% -0,10%, enquanto o WP304 tem um teor de carbono mais baixo, que precisa ser menor ou igual a 0,08%. A diferença no teor de carbono leva a diferenças nas propriedades mecânicas do WP304H e WP304, sendo a mais significativa sua estabilidade em ambientes de alta temperatura maior ou igual a 525 ° C.
O teor de carbono mais alto traz excelente resistência à fluência e durabilidade ao WP304H, tornando-o mais adequado para sistemas de tubulação críticos de alta temperatura e alta pressão, como caldeiras supercríticas/ultrasupercríticas em usinas termelétricas e unidades de craqueamento de alta temperatura em petroquímicas. O WP304 é um aço inoxidável austenítico universal que é mais adequado para temperaturas normais, baixas ou médias (geralmente abaixo de 425 ° C/800 ° F).
Tratamento Térmico da Conexão de Aço Inoxidável ASTM A403 WP304H
|
WP GRA.
|
Recozimento de Solução
Temperatura, min °F [°C]B
|
|
| WP304H |
1900 [1040]
|
água ou outro resfriamento rápido
|
Conexão de Aço Inoxidável ASTM A403 WP304H Requisitos de Tração
|
WP GRA.
|
Limite de Escoamento, min,
ksi [MPa]
|
Resistência à Tração, min,
ksi [MPa]
|
| WP304H |
30[205] |
|
Aplicação da Conexão de Aço Inoxidável ASTM A403 WP304H
-
Indústria petroquímica: tubulações de processo de alta temperatura para unidades de craqueamento de alta temperatura, unidades de hidroprocessamento, etc.
-
Usina termelétrica: superaquecedores de caldeira, reaquecedores, tubulações de vapor reaquecido de alta temperatura, etc.
-
Planta química: Tubulações de processo envolvendo reações de alta temperatura, aquecimento e resfriamento.
-
Sistema de caldeira: circulação de água quente e sistema de vapor de alta temperatura.
-
Outros sistemas de tubulação industrial que exigem alta resistência à temperatura e confiabilidade sem costura.
