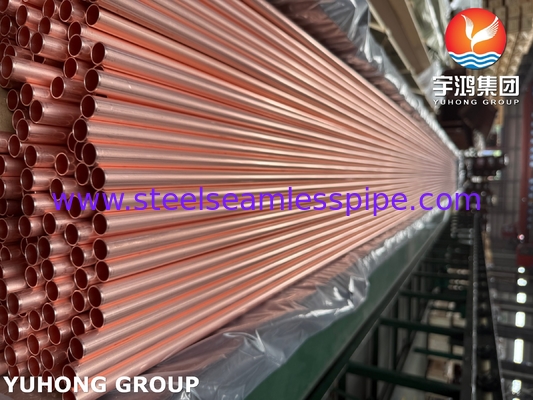

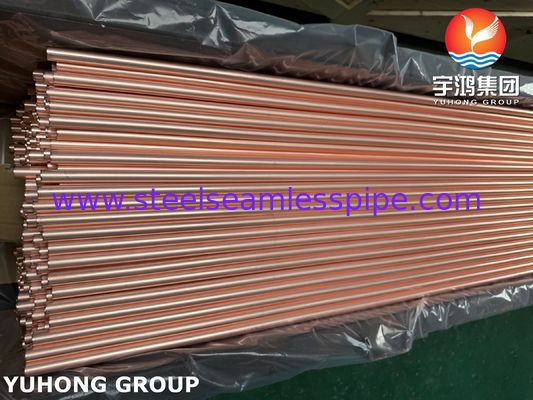

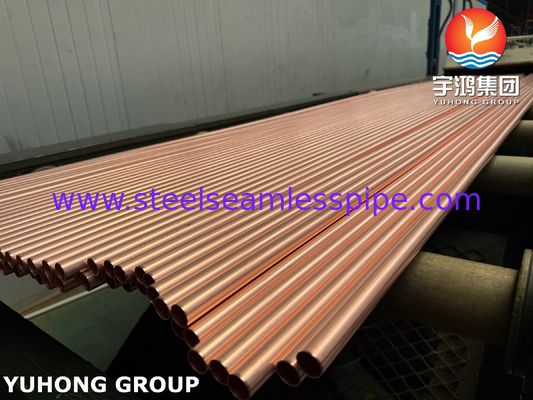

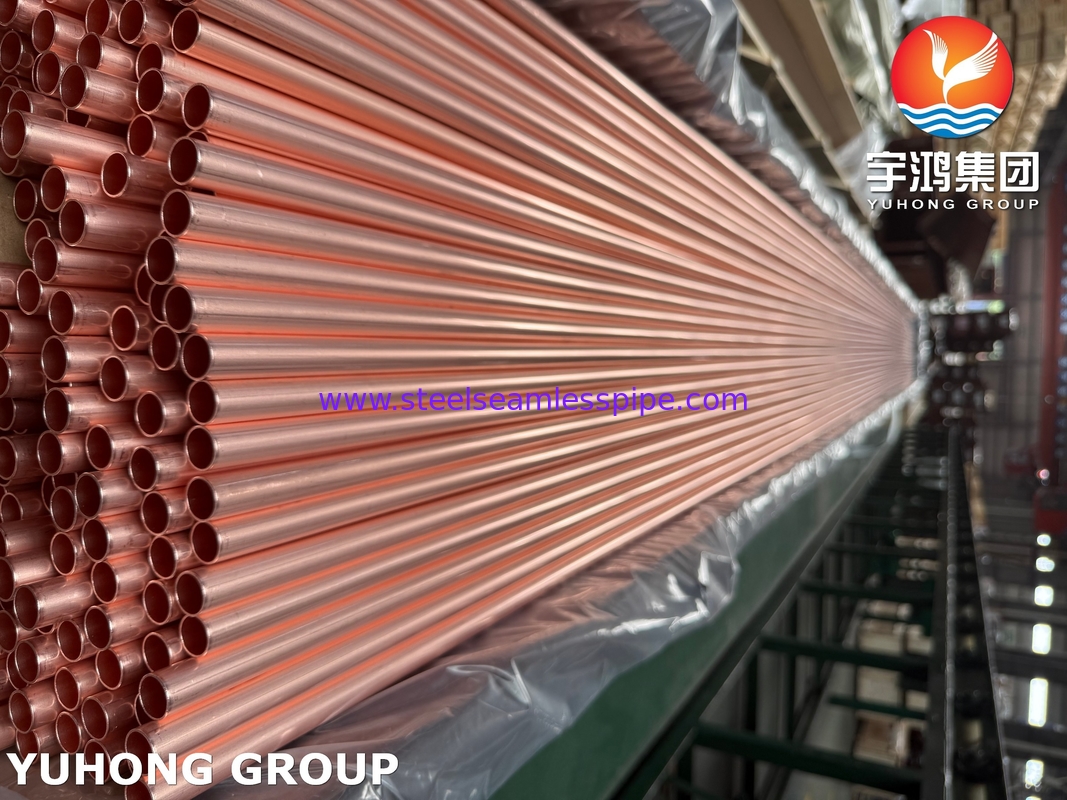

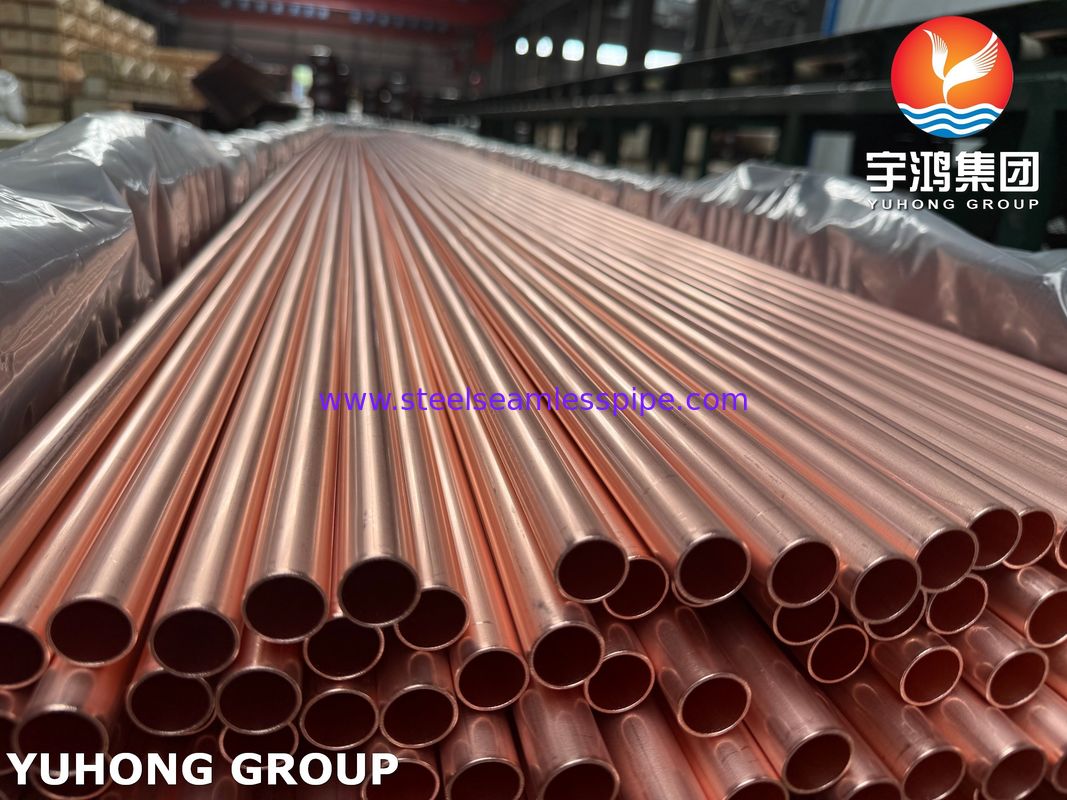

ASTM B111 C12200 Tubos de cobre para trocadores de calor de condensador

ASTM B111 C12200 Tubos de cobre para condensadores e trocadores de calor

ASTM B111É uma norma desenvolvida pela American Society for Testing and Materials, que especifica especificamente os requisitos técnicos para a composição química, as propriedades mecânicas,tolerâncias dimensionais, ensaios não destrutivos, ensaios hidrostáticos e outros aspectos dos tubos sem costura de cobre e liga de cobre utilizados no fabrico de condensadores, evaporadores e trocadores de calor.C12200É um tipo específico de liga de cobre especificado na presente norma, pertencente ao cobre desoxidado com fósforo, que é um cobre sem oxigénio com baixo teor de fósforo residual.

Por que o tubo de cobre ASTM B111 C12200 é amplamente utilizado na indústria de intercâmbio de calor?

• Excelente condutividade térmica:O cobre tem uma excelente condutividade térmica, em segundo lugar apenas para a prata, enquanto o tubo de cobre C12200 tem um coeficiente de condutividade térmica muito elevado (cerca de 391 W/m · K),que é a principal vantagem de torná-lo um tubo de troca de calor como condensador e tubo de troca de calor, capaz de transferir calor de forma eficiente.
• Boa resistência à corrosão:O tubo de cobre C12200 não só possui boa resistência à corrosão como pode manter um excelente desempenho em água doce e água condensada a vapor,mas também tem boa resistência à corrosão por remoção de zinco e à fissura por corrosão por esforço, ambos devido ao elemento fósforo.Resistência à corrosão da remoção de zinco é uma vantagem significativa do fósforo que contém cobre desoxidado, como C12200, em comparação com o cobre livre de oxigênio, como C10200/C10100- em ambientes que contenham oxigénio e dióxido de carbono dissolvidos em água salobra, água do mar ou certos produtos químicos de tratamento de água,Tubos comuns de cobre-níquel são propensos à remoção de zinco devido à dissolução seletiva do zincoO fósforo no C12200 pode efetivamente impedir a ocorrência desta forma de corrosão,ao mesmo tempo que melhora a resistência à corrosão por estresse e a fissuração de tubos de cobre em ambientes de mídia específicos, como amônia.
• Bom desempenho de soldadura e soldadura:A presença de fósforo melhora o desempenho de soldagem e solda de tubos de cobre, facilitando a realização de ligações de placas de tubo durante a fabricação de trocadores de calor.

• Boas propriedades mecânicas e de processamento:Os tubos de cobre C12200 têm resistência, dureza e ductilidade suficientes, tornando-os fáceis de dobrar, expandir e formar para atender aos requisitos de instalação.

• Boa ductilidade e dureza:Os tubos de cobre C12200 podem manter uma boa dureza mesmo a temperaturas mais baixas.

• Condutividade:Devido à presença de impurezas de fósforo, embora a condutividade do tubo de cobre C12200 seja ligeiramente inferior à do cobre livre de oxigénio, como C10200/C10100,A sua condutividade ainda é muito elevada., cerca de 85­90% IACS, o que é suficiente para satisfazer as necessidades da grande maioria das aplicações de intercâmbio de calor.

ASTM B111 C12200 Tubo de cobre QuímicoComposição

Qual é a diferença entre os tubos de cobre ASTM B111 C12200 e outros tubos de cobre?

• Versus C11000 (ETP cobre eletrolítico duro):O C11000 tem um teor de oxigénio mais elevado (0,02% -0,04%), o que pode causar fragilização do hidrogénio em atmosferas redutoras como o hidrogénio,e a sua resistência à corrosão da remoção de zinco não é tão boa como o C12200O C12200, devido ao tratamento de desoxidação, evita problemas de fragilidade do hidrogénio e tem uma melhor resistência à remoção de zinco, tornando-o uma escolha melhor para tubos de condensador.
• Versus C10200/C10100 (Cobre sem oxigénio):O cobre livre de oxigénio tem a maior condutividade elétrica e térmica, próxima de 100% IACS, e boa resistência à fragilização do hidrogénio,Mas a sua resistência à corrosão por remoção de zinco não é tão boa como o C12200.. C10200/C10100 oxygen free copper is usually more expensive and is commonly used in situations where high conductivity is required for conductors or in environments that are extremely sensitive to hydrogen embrittlement.
• Tubos de liga de cobre-níquel VS (como latão naval C44300, latão de alumínio C68700, CuNi 70/30, CuNi 90/10):Estes tubos de liga de cobre têm uma melhor resistência à corrosão na água do mar ou em ambientes mais adversos, especialmente em termos de resistência à corrosão da erosão e resistência à corrosão da água do mar,Mas condutividade térmica inferior ao C12200 e custos de produção mais elevados. O C12200 é mais rentável em águas doces, salobres ou em ambientes de água do mar relativamente suaves.

Em que indústrias são utilizados principalmente os tubos de cobre ASTM B111 C12200?

• Condensador de usina: Esta é a aplicação mais ampla e clássica de tubos de cobre ASTM B111 C12200, utilizados principalmente para condensar e devolver o vapor de escape da turbina.

• Condensadores e trocadores de calor de navios: os tubos de cobre ASTM B111 C12200 podem ser utilizados para a condensação e vários sistemas de arrefecimento em centrais elétricas de navios.

• Intercambiadores de calor em processos petroquímicos, químicos e industriais: ASTM B111 C12200 podem ser utilizados para refrigeração de fluidos de processo, meios de aquecimento, etc.

• Evaporadores e condensadores em sistemas HVAC, especialmente em refrigeradores e sistemas de grande porte.

• Equipamento de refrigeração: como componentes de intercâmbio de calor para grandes frigoríficos e máquinas industriais de refrigeração.

• Outras aplicações de troca de calor que exigem elevada condutividade térmica, resistência à corrosão e boa formabilidade.

Resumo:

O tubo de cobre sem costura ASTM B111 C12200 (cobre desoxidado por fósforo DHP) é rentável e possui excelente condutividade térmica, alta pureza e inércia biológica.excelente ductilidade e formabilidade, e sem risco de doença por hidrogénio, tornando-o amplamente utilizado em sistemas de refrigeração, sistemas de água potável, sistemas de aquecimento a baixa pressão,e trocadores de calor industriais gerais que manipulam meios não corrosivos.

No entanto, a ASTM B111 C12200 tem uma resistência muito fraca à corrosão por erosão e à corrosão por deszincificação, e tem uma baixa resistência mecânica.quando se optar por utilizar tubos de cobre sem costura ASTM B111 C12200, é necessário limitar estritamente o seu ambiente de utilização, como água limpa, fluidos não oxidantes, sem partículas sólidas, baixa taxa de fluxo, sem íons cloreto, sem amônia, etc.Uma vez ultrapassados estes limites, ou aparecem íons de cloreto ou taxas de fluxo elevadas, deve ser utilizado latão de alumínio (C68700), latão naval (C44300) ou liga de cobre-níquel (C70600, C71500).
