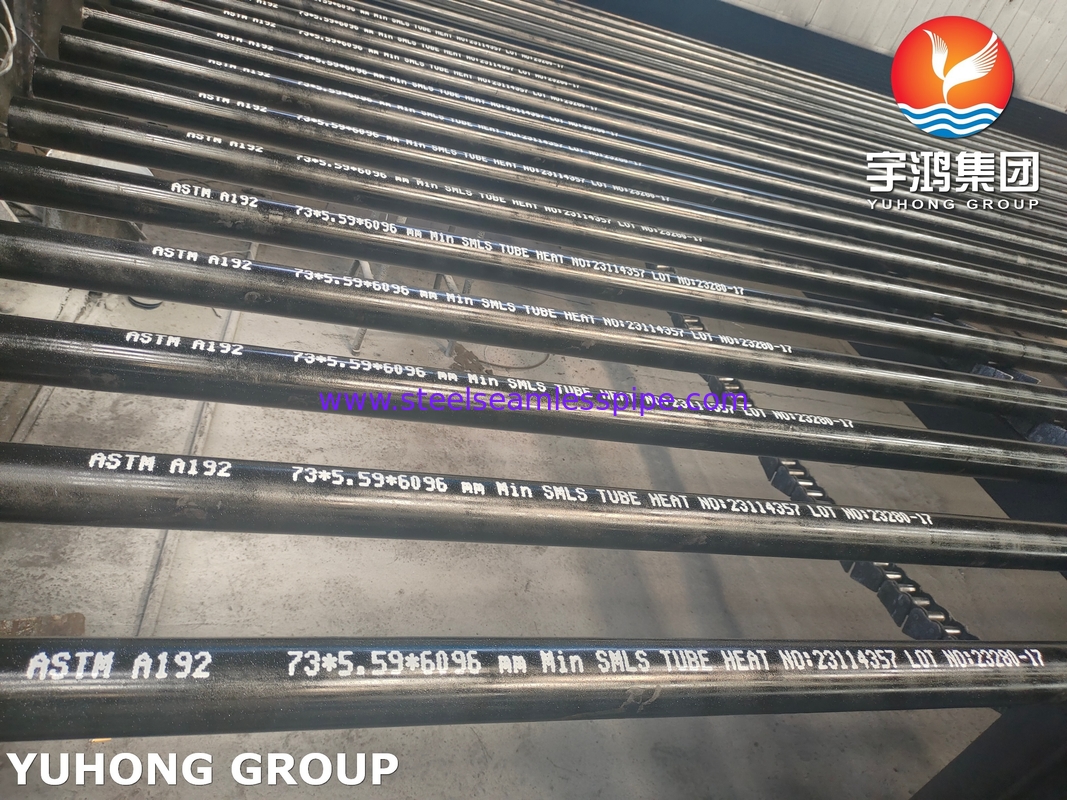

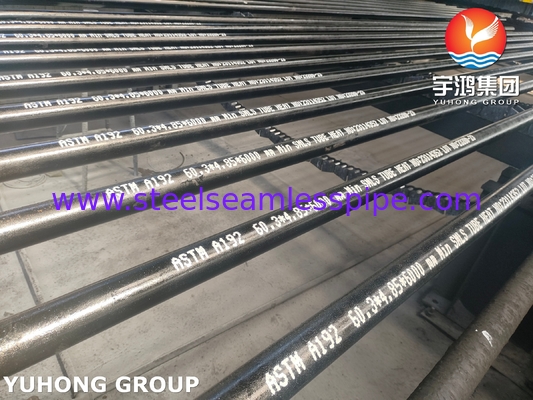

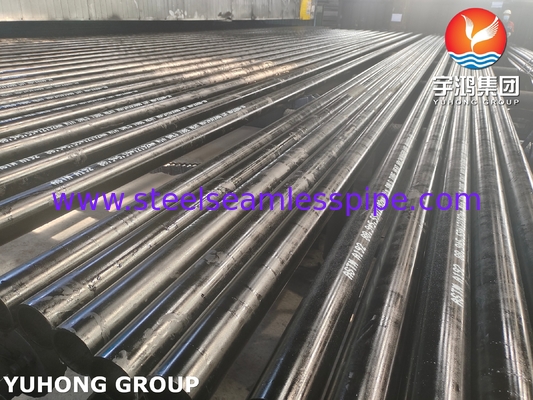

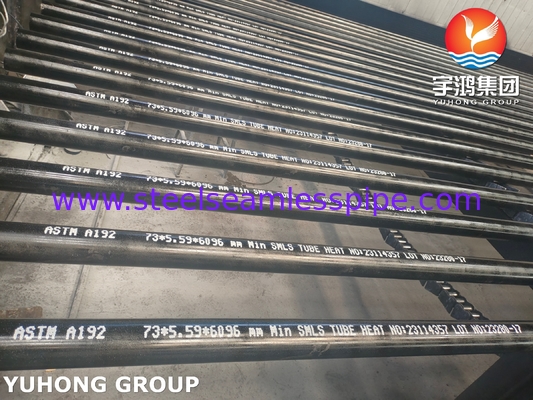

ASTM A192 Tubos sem costura de aço carbono para fornos de economizadores

Composição química do tubo de trocador de calor ASTM A192

Definição do núcleo do tubo sem costura ASTM A192:
ASTM A192 é uma especificação padrão estabelecida pela ASTM International que abrange a espessura mínima da parede,Tubos de caldeiras e superaquecedores sem costura, de aço carbono, concebidos especificamente para utilização em trocadores de calor a alta pressão, em especial caldeiras de tubo de água, superqueimadores e trocadores de calor, onde a fiabilidade sob pressão é crítica.

Características e requisitos essenciais:

Fabricação de tubos sem costura ASTM A192:

Sem costura: os tubos são produzidos sem uma costura de solda longitudinal, tipicamente através de perfuração rotativa a quente seguida de laminação a quente ou desenho a frio.crucial para a integridade de alta pressão.

Acabado a frio: Muitas vezes desenhado a frio para obter dimensões precisas, acabamento da superfície lisa e melhores propriedades mecânicas.

Tratamento térmico: fornecido na condição normalizada ou de estresse aliviado.e alivia as tensões internas da fabricação.

ASTM A192 Dimensões e tolerâncias dos tubos sem costura:

Espessura mínima da parede: esta é a característica definidora.A espessura real da parede deve ser pelo menos este mínimoOs tubos são frequentemente encomendados com base na sua parede mínima.

Tolerâncias: são especificadas tolerâncias dimensionais rigorosas para o diâmetro exterior (OD) e a espessura da parede, a fim de assegurar a adequação e o desempenho adequados nas chapas de tubos e durante a expansão/rolhamento.

Propriedades mecânicas:

Resistência à tração: Requisito mínimo especificado (por exemplo, min 47 ksi / 325 MPa).

Resistência ao rendimento: Requisito mínimo especificado (por exemplo, min 26 ksi / 180 MPa).

Prolongamento: Percentagem mínima de alongamento necessária para assegurar uma ductilidade adequada para a flexão e expansão do tubo durante a instalação.

Testes e inspecção de tubos sem costura ASTM A192 (obrigatório):

Ensaio hidrostático ou ensaio elétrico não destrutivo (NDE):Todos os tubos devem ser submetidos a um ensaio de pressão hidrostática (para detectar fugas) ou a um método NDE aprovado (como o ensaio de corrente de redemoinho) para assegurar a solidez e a estanqueidade..

Teste de aplanamento: as amostras são aplanadas a uma distância especificada para demonstrar a ductilidade e a ausência de falhas sem rachaduras ou laminações.

Ensaio de inflamação: as amostras são infladas até um aumento percentual especificado do diâmetro para demonstrar a ductilidade e a adequação para expansão em folhas de tubo.

Teste de dureza: Frequentemente realizado para garantir a consistência e correlacionar com a resistência à tração.

Teste de tensão: Determina a resistência à tração, a resistência ao rendimento e o alongamento.

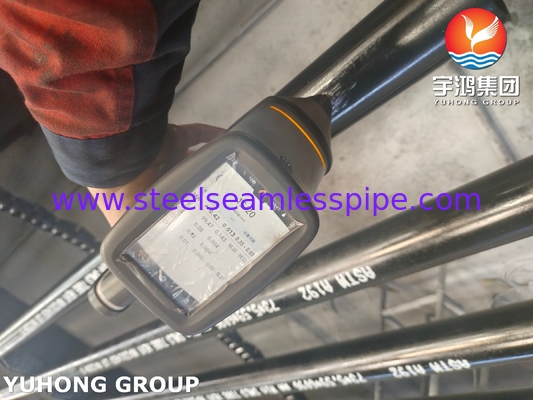

Análise química: verifica que a composição cumpre os limites especificados.

Inspeção visual: verifica imperfeições da superfície, como costuras, voltas, rachaduras ou escala além dos limites aceitáveis.

Condição da superfície:

São necessários acabamentos razoavelmente lisos, livres de escamas, e são permitidas imperfeições menores na superfície, desde que a espessura da parede permaneça acima do mínimo e não penetrem profundamente.A limpeza é importante para a eficiência da transferência de calor.

ASTM A192 Tubos sem costura Aplicações primárias:

Intercambiadores de calor de alta pressão: especialmente quando o fluido do lado do tubo está sob alta pressão.

Caldeiras de tubo de água: Tubos que contêm misturas de água e vapor dentro do forno da caldeira.

Superaquecedores: Tubos em que o vapor saturado do tambor da caldeira é aquecido (superaquecido) a temperaturas mais elevadas.

Economizadores: secções que pré-aquecem a água de alimentação utilizando o calor dos gases de combustão.

Outros trocadores de calor de processo de alta pressão: Quando a combinação de pressão nominal, capacidade de temperatura e custo-eficácia do aço carbono for adequada.

Por que escolher o tubo sem costura ASTM A192?

Capacidade de alta pressão: concebido especificamente para as pressões exigentes dentro de caldeiras e superqueimadores.

Confiabilidade: Construção perfeita e testes rigorosos garantem a integridade sob pressão.

Boa condutividade térmica: O aço de carbono efetivamente transfere calor.

Soldabilidade e formabilidade: a composição de baixo carbono facilita a soldagem e a expansão do tubo.

Eficiência dos custos: em comparação com os aços ligados, o aço carbono oferece um bom equilíbrio de desempenho e custo para o serviço de vapor/água de temperatura moderada e alta pressão.

Resumo:
A norma ASTM A192 especifica tubos de aço sem costura, de baixo teor de carbono, com uma espessura de parede mínima definida, fabricados com dimensões precisas, rigorosamente testados (hidro/NDE, aplanamento, flare, tensão, química),e tratados termicamenteSão o material de base para tubos de água/vapor de alta pressão em caldeiras, superqueimadores e trocadores de calor semelhantes que operam a temperaturas moderadas.Valorizados pela sua integridade sob pressão, eficiência de transferência de calor e custo-eficácia.
