ASME SA213 T11 Tubo sem costura de aço ligado para superaquecedores de caldeiras de trocadores de calor

ASME SA213 T11 Composição química do tubo sem costura

Norma ASME SA213 relativa aos materiais:

Regida pela norma ASME SA213/ASTM A213, esta especificação abrange caldeiras, superaquecedores e tubos de trocador de calor de liga ferrítica e austenítica sem costura.

"SA213" designa a especificação dos materiais da secção II da ASME BPVC (Code de caldeiras e recipientes sob pressão), que é essencialmente idêntica à especificação ASTM A213.Para a construção de recipientes sob pressão (seções I ou VIII da norma ASME BPVC), é necessário o prefixo "SA".

Característica principal: Sem costura

Os tubos são fabricados sem uma costura de soldagem longitudinal. Isso é conseguido através de processos como extrusão a quente ou perfuramento rotativo seguido de pilgering / desenho a frio.

É essencial para aplicações de alta pressão e alta temperatura em caldeiras e trocadores de calor.Uma costura soldada é um ponto fraco potencial propenso a falhas sob ciclos térmicos e estresse severosA construção sem costura elimina este risco.

ASME SA213 T11 Tubos sem costura Aplicação primária: Trocadores de calor (e caldeiras)

Intercambiadores de calor: Especificamente concebidos para ser utilizados nas placas de tubulação de trocadores de calor que operam a temperaturas e pressões elevadas, comumente encontrados em:

Refinarias petroquímicas

Instalações de processamento químico

Geração de energia (geradores de vapor de recuperação de calor - HRSG, aquecedores de água de alimentação)

Componentes de caldeiras: também amplamente utilizados em:

Superqueimadores de caldeiras

Requeimadores de caldeiras

Para o fabrico de aço inoxidável (incluindo o aço carbono)

ASME SA213 T11 Tubos sem costura Principais propriedades e finalidade de utilização:

Resistência a altas temperaturas: mantém uma boa resistência à tração e ao arrasto a temperaturas significativamente mais elevadas do que o aço carbono (normalmente até ~ 650 ° C / 1200 ° F).

Resistência à oxidação: O conteúdo de cromo fornece uma resistência muito melhor à escala (oxidação) no serviço de vapor em comparação com tubos de aço carbono, levando a uma vida útil mais longa.

Resistência ao arrastão: o teor de molibdênio aumenta a resistência à deformação lenta e contínua sob tensão a altas temperaturas (arrastão).

Boa fabricabilidade e soldabilidade: o T11 é geralmente considerado solúvel com procedimentos adequados (pré-aquecimento, tratamento térmico pós-soldagem - PWHT).

Eficiência em termos de custos: oferece um bom equilíbrio entre desempenho e custo em comparação com aços de liga mais elevados como o T22 (2,25Cr-1Mo) ou aços inoxidáveis (TP304, TP316) para a sua faixa de temperatura aplicável.

Requisitos de fabrico e ensaio (por SA213/A213):

Tratamento térmico: os tubos T11 são sempre fornecidos na condição de recozimento.e produz a microestrutura necessária (principalmente ferrita com alguns carburos).

Análise química: Limite de composição rigoroso para carbono, manganês, fósforo, enxofre, silício, cromo, molibdênio e outros elementos residuais.

ASME SA213 T11 Ensaios mecânicos de tubos sem costura:

Teste de tração: Requisitos mínimos de resistência à tração, resistência ao rendimento e alongamento.

Ensaio de dureza: são especificados limites máximos de dureza para assegurar uma ductilidade e uma soldabilidade adequadas.

Ensaio hidrostático: cada tubo deve suportar uma pressão de ensaio hidrostática mínima sem fugas.

Exame não destrutivo (NDE):

Teste de corrente de Eddy: obrigatório em todos os tubos para detectar imperfeições como rachaduras, costuras ou inclusões.

Teste ultrasónico: opcional, salvo especificação do comprador, utilizado para detectar imperfeições internas ou externas maiores.

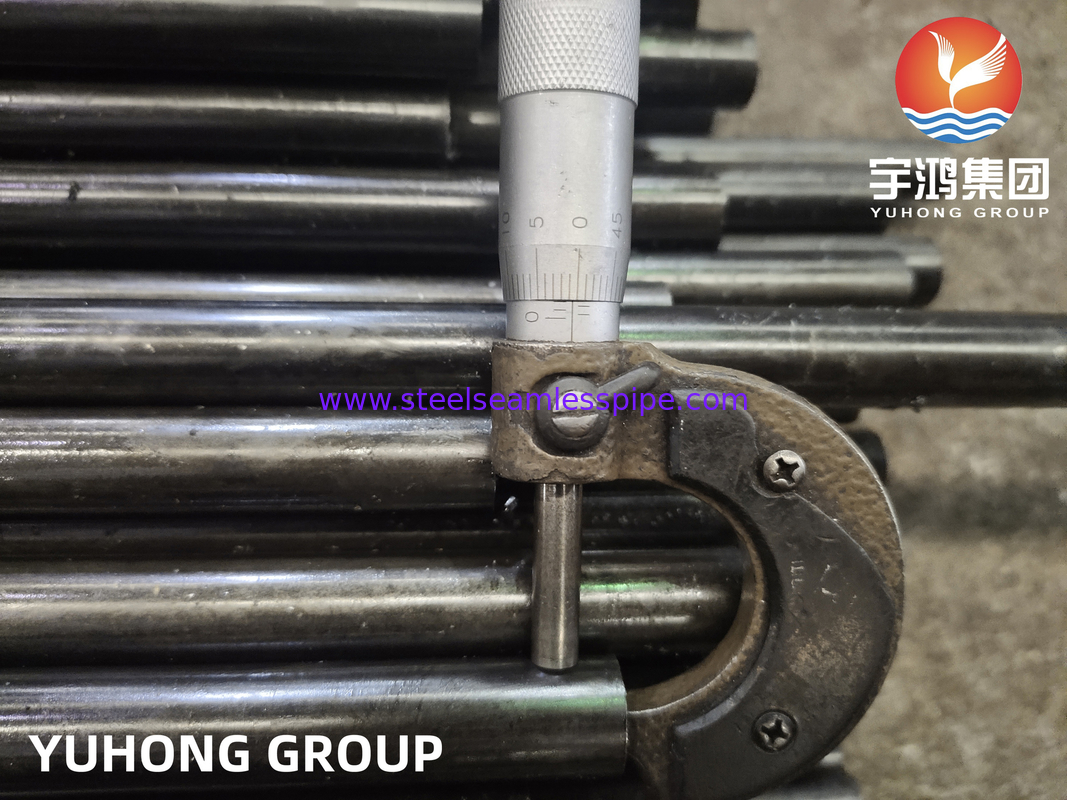

Tolerâncias dimensionais: controles rigorosos sobre o diâmetro exterior (OD), espessura da parede (WT) e tolerâncias de comprimento.

Finalização da superfície: as superfícies dos tubos devem ser lisas e livres de escalas e imperfeições prejudiciais ao desempenho.

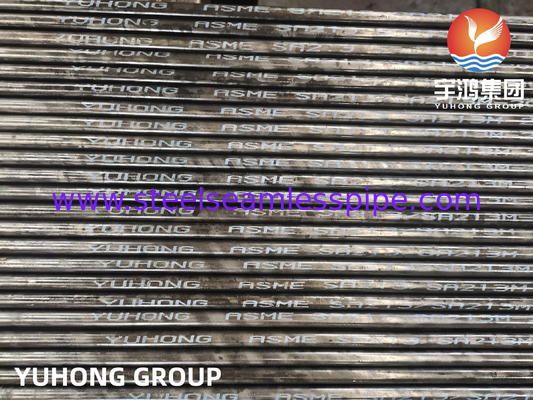

ASME SA213 T11 Certificação e marcação de tubos sem costura:

Fornecem-se relatórios de ensaio de materiais (MTR) ou relatórios de ensaio de moinho certificados (CMTR), certificando a conformidade com os requisitos químicos, mecânicos e de ensaio.

Os tubos são tipicamente marcados com:

Nome ou marca do fabricante

SA213 Especificação

Grau (T11)

Número de calor (para rastreabilidade)

Tamanho (por exemplo, OD x WT)

"S" indicando "seamless" (embora inerente à definição do tubo SA213)

Método de EQM utilizado (por exemplo, "E" para Corrente Eddy)

Resumo:

Um tubo de trocador de calor sem costura SA213 T11 é um tubo de aço de liga ferrítica sem costura feito de aço de 1,25% de cromo - 0,50% de molibdênio,Fabricado em conformidade com os requisitos rigorosos da norma ASME SA213/A213É fornecido na condição de recozimento. O seu uso primário é em trocadores de calor de alta temperatura e alta pressão e componentes de caldeiras (como superqueimadores e reaquecedores),onde a sua resistência à temperatura elevada, resistência à oxidação, resistência ao arrasto e integridade perfeita tornam-na uma escolha confiável e econômica dentro da sua faixa de temperatura operacional.
