Serpentinas da Seção Radiante API 560: Tubos Sem Costura ASTM A335 P5 (Normalizados e Temperados)

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008.
Número do modelo:	Tubos radiantes

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 tonelada
Preço:	0-1000000USD
Detalhes da embalagem:	Caixa de madeira/Caixa de ferro/Bandeira com tampa de plástico, etc.
Tempo de entrega:	10days->
Termos de pagamento:	T/T, L/C, D/A
Habilidade da fonte:	De acordo com a exigência dos clientes

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (290)

Tubo sem emenda de aço inoxidável (277)

Tubulação de aço inoxidável frente e verso (127)

Tubo de aço inoxidável frente e verso (29)

Tubo de agulha (107)

Tubos de barbatanas (631)

Trocador de calor (17)

tubo do permutador de calor (424)

Pacote de tubos de trocador de calor (37)

Permutador de calor Tubesheet (116)

defletor do permutador de calor (36)

Refrigerador de ar (8)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (57)

Tubo soldado de aço inoxidável (114)

Tubulação da liga de níquel (261)

Tubo da liga de níquel (79)

Tubo da liga de cobre (227)

Tubo do aço de liga (184)

Tubo do titânio (10)

tubo recozido brilhante (153)

Tubo de caldeira (145)

encaixe de aço (804)

Flange de aço (590)

Outros (391)

Partes de revestimento (7)

Descrição de produto detalhada

Standard:	ASTM A335 (American Standard), EN 10216-2 (European Standard)	Outer Diameter (OD):	12.7-304.8mm
Wall Thickness (WT):	Sch 5 to XXS	Function:	Absorb radiant heat from burners
Application Area:	Preheating crude oil, hydrocarbon processing
Destacar:	P5 Tubos radiantes sem costura de liga , Tubos radiantes sem costura ASTM A335 , Tubos radiantes sem costura para aquecedores a combustão

API 560 bobinas de secção radiante: tubos sem costura ASTM A335 P5 (normalizados e temperados)

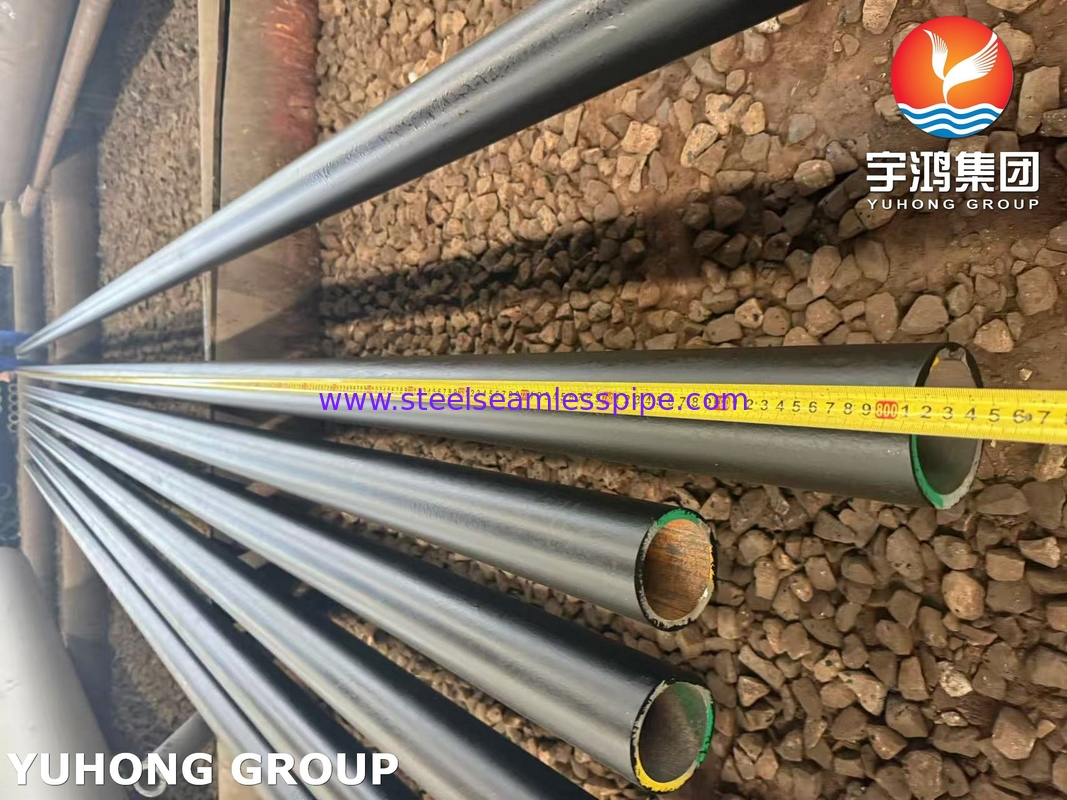

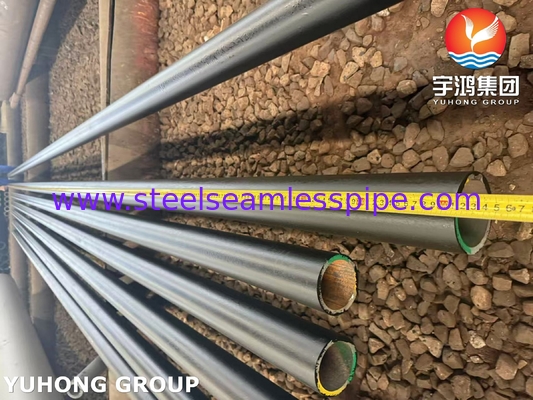

Tubos radiantes sem costura de aço ligado ASTM A335 P5são componentes essenciaisCaldeiras a quente de acordo com a API 560, amplamente utilizado emRefinarias e instalações petroquímicasProjetados para aplicações de alta temperatura e alta pressão, estes tubos oferecem excelente condutividade térmica, resistência à corrosão e durabilidade.A garantia de transferência de calor eficiente e desempenho confiável emsecções de aquecimento por radiação.

Tabela 1: Visão geral do produto para tubos ASEM A335, P5

Parâmetro	Detalhes
Nome do produto	Assegurar que os requisitos de segurança sejam respeitados.
Grau do material	ASTM A335 P5 (tubo de aço de liga ferrítica sem costura)
Normas	ASTM A335 (norma americana), EN 10216-2 (norma europeia)
Aplicação	Amplamente utilizado em aquecedores, usinas de energia, refinarias e usinas petroquímicas
Propriedades-chave	Resistência à alta temperatura, excelente resistência à corrosão e condutividade térmica
Dimensões comuns	Diâmetro externo (OD): 1/2" - 24", espessura da parede: Tabela 5 a XXS
Secções comuns	Utilizado em tubos de convecção, tubos radiantes e outros componentes de absorção de calor em aquecedores a combustão

Quadro 2: Materiais para aquecimento a quente (normas americanas e europeias)

Componente	Função	Materiais típicos (ASTM)	Materiais típicos
Tubos radiantes	Absorver o calor radiante dos queimadores	ASTM A335 P5, P9, P11, P22	EN 10216-2 10CrMo9-10, X10CrMoVNb9-1
Tubos de convecção	Absorver o calor por convecção dos gases de combustão	ASTM A213 T11, T22	EN 10216-2 13CrMo4-5, 16Mo3
Tubos com barbatanas	Aumentar a superfície de transferência de calor	ASTM A192, A179	EN 10216-2 P235GH, 16Mo3
Suportes de tubos	Mantenha os tubos no lugar, evitar flacidez	ASTM A36, A516 Gr 70	EN 10025 S235JR, S355J2
Cabeçalhos	Distribuir fluido para/de tubos	ASTM A335 P5, P11	EN 10216-2 10CrMo9-10
Combustíveis	Gerar calor para o aquecedor a combustão	Aço inoxidável 304, 316	EN 10088-1 X5CrNi18-10, X6CrNiMo17-12-2
Materiais refratários	Isolamento para proteger a estrutura do aquecedor	tijolos de argila, tijolos de alta alumina	Material refratário europeu equivalente
Tubos cruzados	Conectar secções radiantes e de convecção	ASTM A335 P5, P11, P22	EN 10216-2 10CrMo9-10, X10CrMoVNb9-1

Tabela 3: Dimensões comuns para o ASEM A335, P5

Diâmetro exterior (OD)	Espessura da parede (WT)(Sch 5 a XXS)	Aplicações comuns
1/2" (12,7 mm)	20,77 mm a 12,7 mm	Tubos de convecção, tubulações de cabeçalho
" (25,4 mm)	3.38 mm a 14.27 mm	Tubos radiantes, tubulações cruzadas
2 " (50,8 mm)	3.91 mm a 19.05 mm	Tubos de convecção, tubulações de processo
4" (101,6 mm)	40,78 mm a 23,83 mm	Tubos radiantes, cabeçalhos
8" (203,2 mm)	6.35 mm a 30.96 mm	Cabeçalhos, tubulações de alta temperatura
12" (304,8 mm)	6.35 mm a 38.1 mm	Principais cabeçalhos de distribuição

Quadro 4: Componentes de aquecedores a quente e suas funções

Componente	Local/Zona	Função
Tubos radiantes	Seção radiante	Absorver o calor radiante dos queimadores
Tubos de convecção	Seção de convecção	Absorver o calor residual dos gases de combustão
Tubos com barbatanas	Seção de convecção	Melhorar a transferência de calor aumentando a superfície
Combustíveis	Seção radiante e de piso	Fornecer calor pela queima de combustível
Cabeçalhos	Conexões de entrada/saída	Distribuir e recolher fluido de processo
Suportes de tubos	Em todo o aquecedor	Manter o alinhamento do tubo, evitar flacidez
Materiais refratários	Paredes e pisos de aquecimento	Isolar e proteger o aço estrutural de alta temperatura
Tubos cruzados	Entre secções radiantes e de convecção	Transferência de fluido entre zonas de aquecimento
Preaquecedor de ar	A jusante do aquecedor	Recuperar o calor residual dos gases de combustão para pré-aquecer o ar
Empilhadeira/canalização	Saída do aquecedor	Gases de escape de abertura

Tabela 5: Aplicações de aquecedores a quente do ASEM A335 P5

Área de aplicação	Detalhes
Refinarias	Pré-aquecimento de petróleo bruto, processamento de hidrocarbonetos
Instalações petroquímicas	Fluidos de aquecimento para reações químicas
Centrais Elétricas	Recuperação de calor e geração de vapor
Fornos industriais	Transferência de calor de alta temperatura
