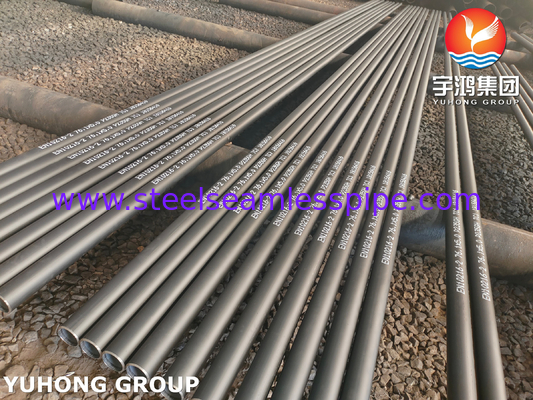

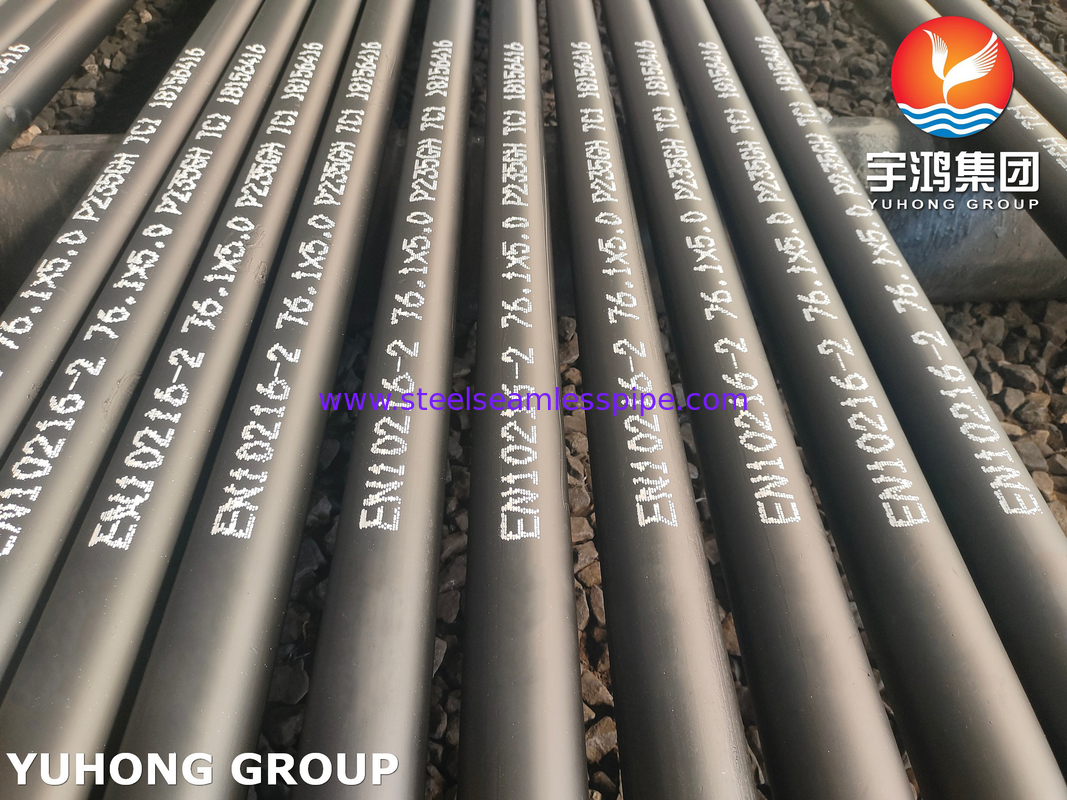

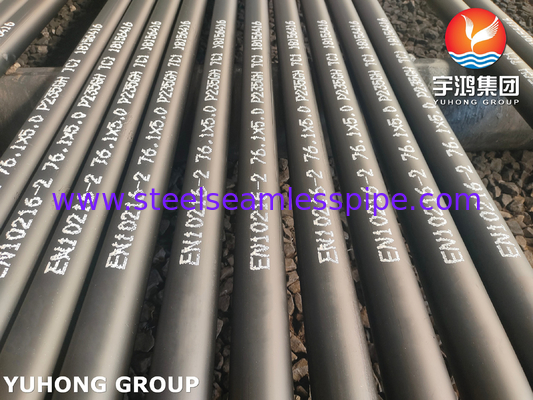

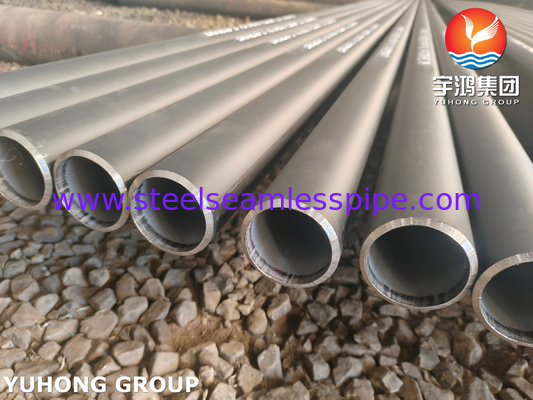

EN10216-2 P235GH TC1 Tubo de trocador de calor para ambientes de alta temperatura
EN10216-2 P235GH TC1 Tubo de trocador de calorrefere-se a um tubo de aço sem costura concebido para aplicações sob pressão.
Como norma europeia para tubos de aço sem costura para efeitos de pressão, abrange as condições técnicas de entrega de tubos de aço utilizados em caldeiras, trocadores de calor e sistemas de tubulação.O tubo P235GH tem uma resistência mínima especificada de 235 MPa à temperatura ambiente e é adequado para ambientes de gás de alta temperatura
TC1: Requisitos de ensaio básicos.
O conteúdo do ensaio inclui:
Ensaios hidrostáticos ou ultra-sônicos.
Um ensaio de tração por lote.
Um ensaio de aplanamento/dobragem por lote.
Nota: O TC2 requer ensaios mais rigorosos (por exemplo, ensaios abrangentes não destrutivos, ensaios mais frequentes)
EN 10216-2 Grau P235GH Propriedades químicas dos tubos de trocador de calor
| Carbono |
Silício |
Manganês |
Fósforo |
Ácido sulfúrico |
Molibdênio |
Níquel |
Cloreto de sódio |
Cobre |
Outros |
| Max 0.16 |
Max 0.35 |
Max. Um.20 |
0.025 |
0.01 |
Max 0.08 |
Max 0.30 |
Max 0.30 |
Max 0.30 |
V max 0,02 Ti max 0,04 Al min 0.020 |
EN 10216-2 Grau P235GH Propriedades mecânicas dos tubos de trocador de calor
| Força de rendimento |
Resistência à tração |
Prolongamento A5 min |
| MPa min |
KSI min |
MPa min |
MPa min |
KSI min |
Percentagem |
| |
|
360 |
500 |
- Não. |
25 |
EN 10216-2 Categoria P235GH Tubo de trocador de calor Designação equivalente
| DIN |
O que fazer? |
BS |
NFA |
ASTM |
ASME |
| - Não. |
EN 10216-2 Grau P235GH |
- Não. |
- Não. |
- Não. |
- Não. |
Aplicação
Caldeiras a vapor: paredes de água, economizadores e tubulações de vapor de baixa pressão
Intercambiadores de calor: condensadores, aquecedores de água de alimentação e tubos do sistema de arrefecimento.
Sistemas de aquecimento urbano: tubos de água quente
Tubos de processo para fluidos não corrosivos.
Suporte estrutural de recipientes sob pressão
Sistemas de fluidos térmicos (circuitos de óleo térmico).
Tubos de alta resistência para sistemas de aquecimento/refrigeração.
