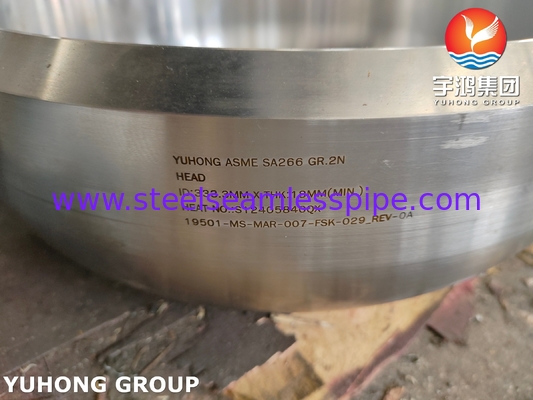

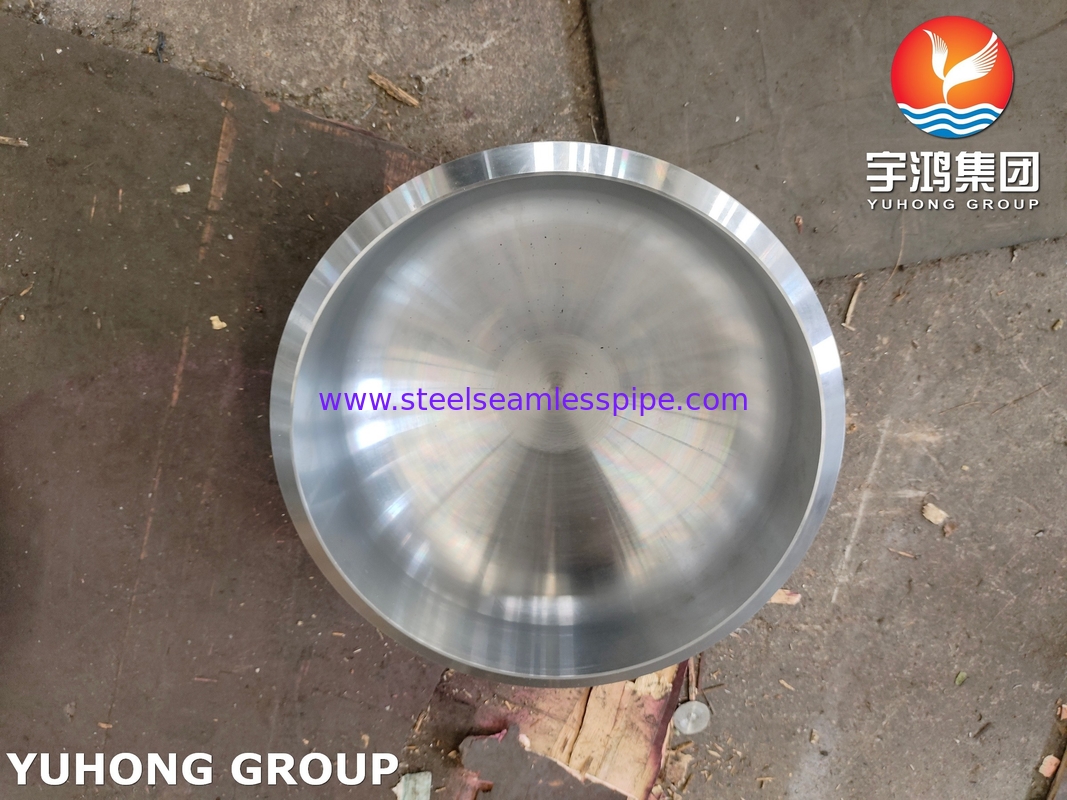

ASME SA 266 GR.2N Chefe para trocadores de calor de alta pressão, reatores, reservatórios de armazenamento
A cabeça SA-266 Gr.2N é amplamente utilizada em recipientes sob pressão e sistemas de caldeiras para meios não corrosivos devido à sua economia, estabilidade a temperaturas médias e fácil processamento.Em ambientes ácidos ou que contenham enxofre, recomenda-se a atualização para aço ligado Cr-Mo (como o SA-387 Gr.11) ou aço inoxidável (SA-240 304L) e seguir rigorosamente as normas de fabrico e ensaio para garantir um serviço seguro.
A cabeça da borboleta é composta pela parte da coroa (Radius da coroa) e a zona de transição da borda dobrável (Radius do nódulo), e sua geometria está entre a cabeça elíptica e a cobertura plana.
A cabeça elíptica consiste no semi-eixo maior (a) e no semi-eixo menor (b). Sua forma padrão é proporção elíptica de 2: 1 (ou seja, a / b = 2),e é um dos tipos de cabeça mais utilizados em recipientes sob pressão.
Cabeça de borboleta Baixo custo de fabricação, moldagem simples Grande concentração de tensão, menor capacidade de suporte de pressão do que a cabeça elíptica Pressão média e baixa, cargas cíclicas infrequentes
Cabeça elíptica Distribuição uniforme de tensão, rolamento de alta pressão Alto custo do molde, processo de desenho profundo complexo Alta pressão, ambiente de carga de fadiga
Requisitos de composição química
| Ponto |
Requisitos químicos para a norma ASTM A266, % |
| Gr. 1 e 2 |
Gr. 3 |
Gr. 4 |
| C |
≤ 030 |
≤ 035 |
≤ 030 |
| - Não |
0.40 ~ 1.05 |
0.80 a 1.35 |
0.80 a 1.35 |
| P |
≤ 0025 |
≤ 0025 |
≤ 0025 |
| S |
≤ 0025 |
≤ 0025 |
≤ 0025 |
| Sim |
0.15 a 0.35 |
0.15 a 0.35 |
0.15 a 0.35 |
Tratamento térmico
Após a forja e antes de ser reaquecida para tratamento térmico, as forjas de acordo com a norma ASTM A266 devem ser arrefecidas de modo a evitar danos e realizar a transformação.Todas as forjas ASTM A266 devem ser tratadas termicamente por um dos quatro processos:Quando for efectuada a temperação, deve ser a uma temperatura subcrítica, mas não inferior a 1100° F [595° C].
Propriedades mecânicas
Tensile
Requisitos |
Gr. 1 |
Gr. 2 e 4 |
Gr. 3 |
T.S. Min.
ksi [Mpa] |
60 ~ 85
[415-585] |
70 ~ 95
[485~655] |
75 ~ 100
[515~690] |
Min. Y.
ksi [Mpa] |
30
[205] |
36
[250] |
37.5
[60] |
EL. em 2" ou
[6,5 mm]
Min. % |
23
[20] |
20
[18] |
19
[17] |
R.O.A.
Min. % |
38 |
33 |
30 |
ASTM A266
Grau |
Dureza de Brinell
HBW |
| 1 |
121~170 |
| 2 |
137~197 |
| 3 |
156~207 |
| 4 |
137~197 |
Cenários de aplicação das cabeças
Equipamento típico:

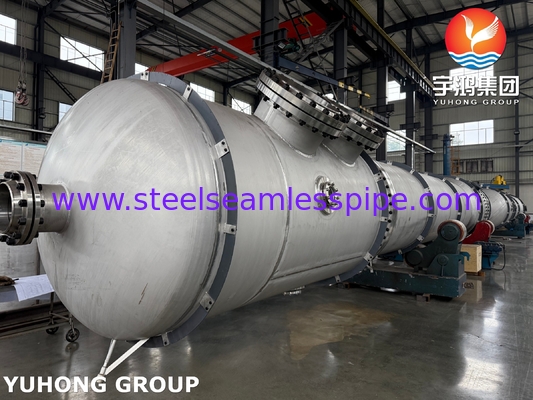

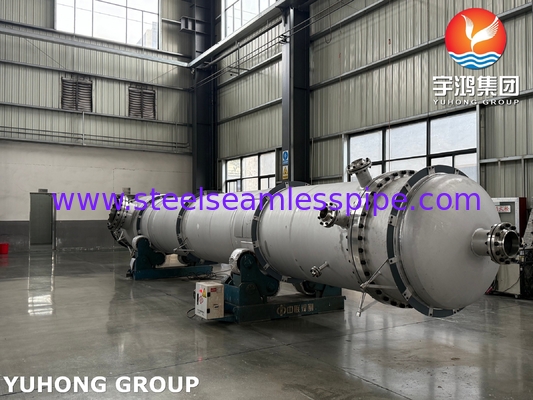

Receptores sob pressão: cabeças terminais de reatores, reservatórios de armazenamento e trocadores de calor (como cabeças elípticas e borboletas).
Sistema de caldeira: tambores de vapor e cabeças de cabeçalho, temperatura de projecto ≤425°C.
Unidades petroquímicas: cabeças hemisféricas de reatores de hidrogenação e torres de fraccionamento, resistentes à corrosão do hidrogénio a temperatura média.
Medios aplicáveis:
Fluidos não corrosivos (água, vapor, produtos petrolíferos).
Ambiente de corrosão fraca (conteve uma pequena quantidade de H2S/CO2, o teor de enxofre deve ser controlado).
