Tubo de trocador de calor corrugado de aço inoxidável ASTM A312 TP310S

Tubo de trocador de calor corrugado de aço inoxidável ASTM A312 TP310S

O que é um tubo ondulado?

Um tubo ondulado é um conduto flexível e cilíndrico caracterizado por uma série de cantos e sulcos ao longo do seu comprimento, proporcionando maior durabilidade, absorção de expansão térmica,e resistência às vibraçõesEsses tubos são geralmente feitos de aço inoxidável, polímeros ou ligas especializadas para atender a várias aplicações industriais.tornando-os ideais para instalações complexasOs tubos ondulados são amplamente utilizados em sistemas de alta temperatura (por exemplo, escapamentos, trocadores de calor), componentes automotivos e aeroespaciais, processamento químico e sistemas HVAC.Enquanto eles oferecem superior flexibilidade e resistência ao esforço em comparação com tubos lisosA sua versatilidade torna-os essenciais em ambientes de engenharia exigentes.

1Composição e propriedades:

Grau 310S: Aço inoxidável austenítico com elevado teor de cromo (~ 25%) e níquel (~ 20%), otimizado para desempenho em altas temperaturas.Melhoria da soldabilidade e redução da precipitação de carburo.

Propriedades principais: Excelente resistência à oxidação até 1100 °C (2012 °F), boa resistência à sulfidação e resistência superior ao arrasto.Menos adequado para ambientes ricos em cloretos em comparação com os tipos como 316.

2. Conformidade com a norma ASTM A312:

Área de aplicação: abrange tubos austeníticos de aço inoxidável sem costura e soldados, incluindo especificações dimensionais, mecânicas e químicas.

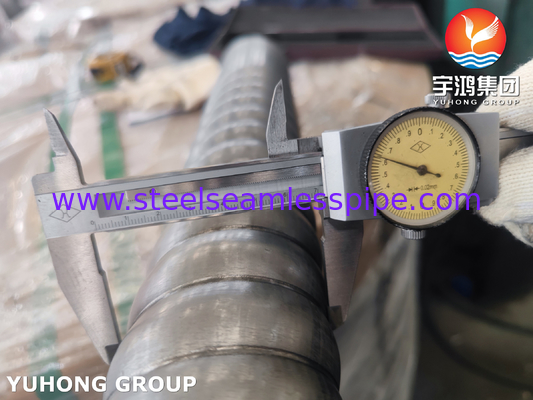

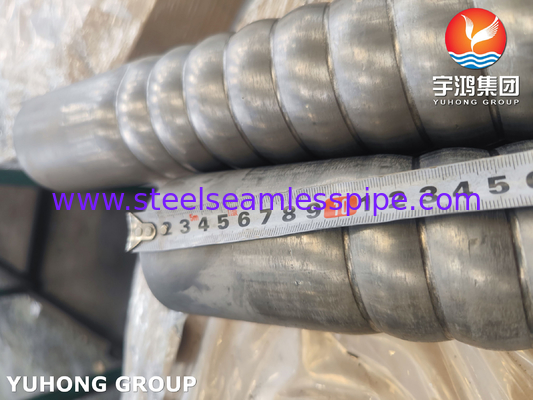

Dimensões: diâmetros exteriores padrão, espessuras e comprimentos de parede, ajustados para padrões de ondulação que aumentam a flexibilidade e a acomodação de expansão térmica.

3Processo de fabrico:

Fabricação de tubos de base: fabricados como tubos sem costura ou soldados, de acordo com a norma ASTM A312.

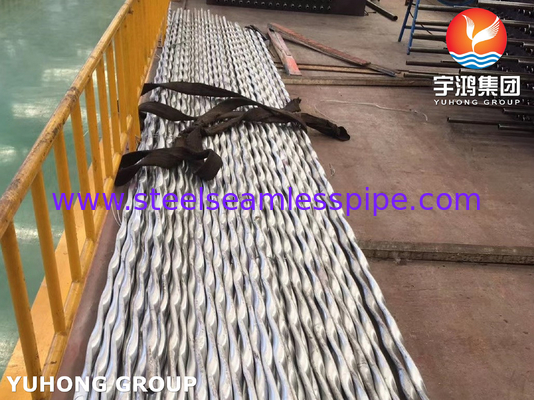

Corrugamento: os processos de pós-produção, como a hidroformação ou a formação de rolos, introduzem corrugados, aumentando a superfície e a flexibilidade.

Tratamento térmico: recozimento por solução após a corrugada para restaurar a resistência à corrosão e a ductilidade através da dissolução de carbonetos.

4Especificações mecânicas e de desempenho:

Propriedades mecânicas: resistência à tração típica ≥ 515 MPa, resistência ao rendimento ≥ 205 MPa e alongamento ≥ 35% (após recozimento).

Ensaios: Ensaios hidrostáticos, ensaios elétricos não destrutivos (por exemplo, corrente de redemoinho) e ensaios de pressão para garantir a integridade após a corrugada.

5Aplicações:

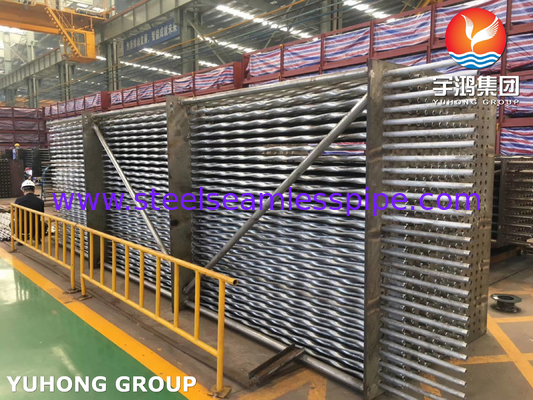

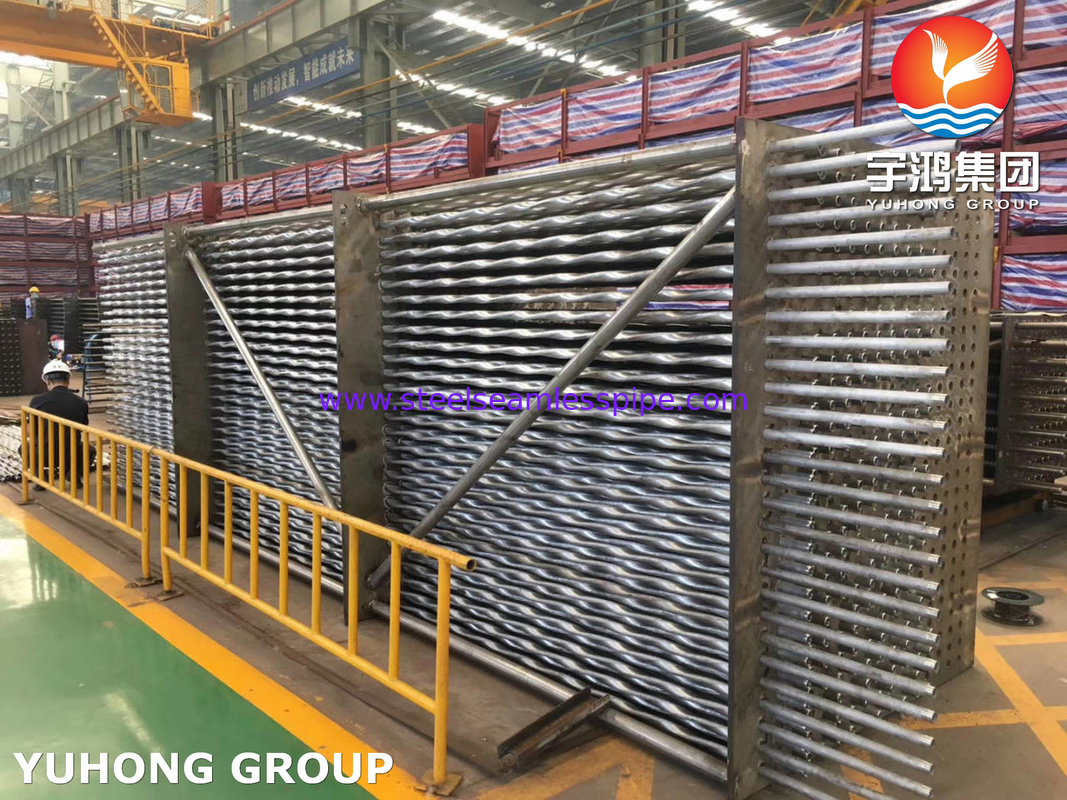

Ambientes de alta temperatura: Fornos, trocadores de calor, sistemas de escape, aeroespacial e processamento químico.

Vantagens: As ondulações mitigam o estresse térmico, reduzem a necessidade de juntas de expansão e aumentam a eficiência da transferência de calor.

6Instalação e considerações:

Flexibilidade: permite a expansão térmica, mas requer apoio adequado para evitar a flacidez.

Manutenção: As ondulações podem reter partículas; menos ideal para aplicações de lodo sem limpeza regular.

7Análise comparativa:

Versus 304/316: Desempenho superior em altas temperaturas, mas menos resistência à corrosão em ambientes de cloreto.

Versus 310H: menor carbono do que 310H melhora a soldabilidade, mas reduz a resistência a altas temperaturas.

8Normas e especificações:

Tubos de base: ASTM A312 rege as especificações de material e dimensões.

Corrugamento: normalmente segue as especificações do fabricante ou normas adicionais para processos de formação.
