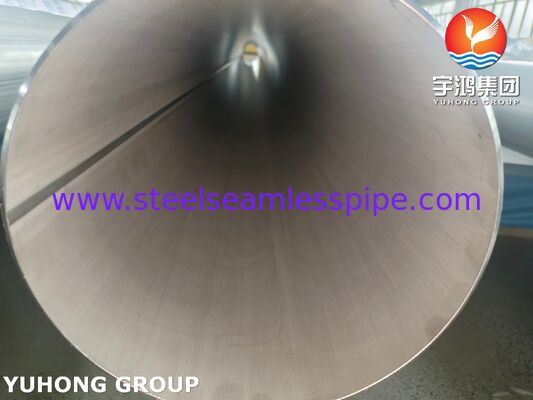

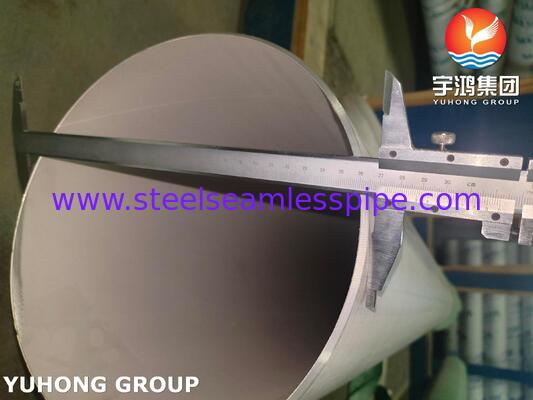

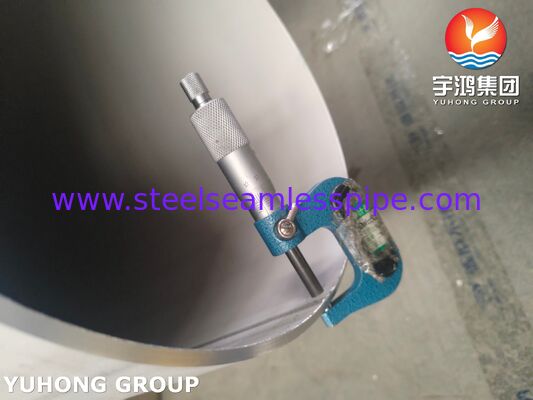

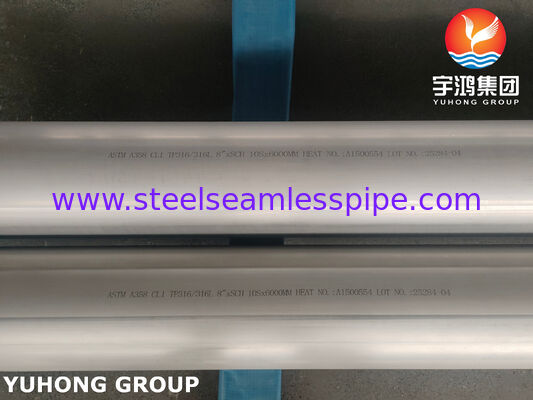

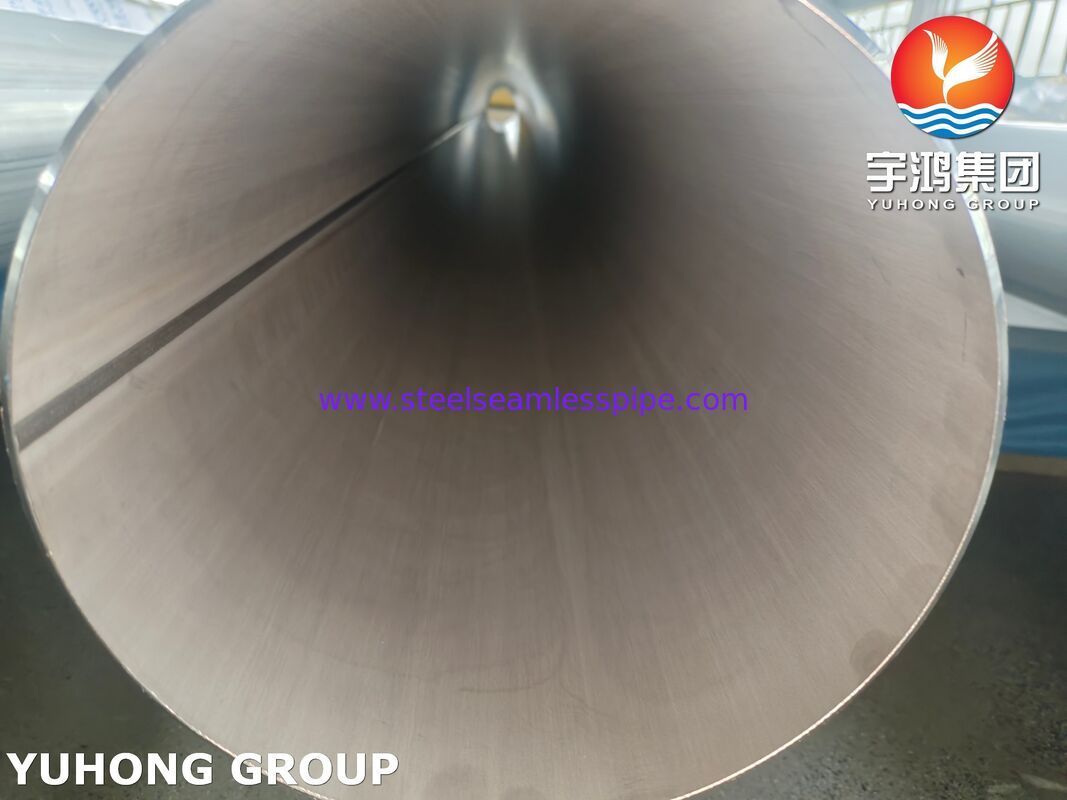

Tubo soldado de aço inoxidável ASTM A358 TP316L decapado e recozido

Tubos soldados de aço inoxidável, em acrílico e aquecidos

A norma ASTM A358specification covers electric fusion welded austenitic chromium nickel stainless steel pipes suitable for industrial projects such as high-temperature and high-pressure corrosive medium transportation projectsA resistência à tração do material ASTM A358/ASME SA358 TP316L é ≥ 485 MPa, a resistência ao rendimento é ≥ 170 MPa,o alongamento é ≥ 35% (longo de calibre 50 mm)É adequado para o ácido sulfúrico diluído, ácido acético, ácido fosfóricosoluções de cloreto a temperatura ambiente e ambientes de alta temperatura com temperatura de utilização contínua ≤ 870 °C.

ASTM A358 TP316L Composição química em % de aço inoxidável

Requisitos de fabrico e ensaio de tubos soldados de aço inoxidável ASTM A358 TP316L

1. Processo de produção

• Método de solda:Soldadura unilateral ou soldadura dupla sob proteção de gás inerte
• Tratamento pós-soldagem:É necessário um tratamento por solução com arrefecimento rápido a 1050-1120 °C e a costura da solda é decapada e passivada de acordo com a norma ASTM A380.

2Inspecção de qualidade

• Ensaios não destrutivos:Realizar um ensaio radiográfico (RT) ou um ensaio ultra-sônico (UT) de 100% de acordo com a norma ASTM E164/E213; realizar um ensaio de penetração da solda (PT) de acordo com a norma ASTM E165

• Ensaio de pressão:Realizar um ensaio de pressão de água ≥ 1,5 vezes a pressão de projecto, de acordo com os requisitos gerais da norma ASTM A450

• Qualidade da superfície:Garantir que não haja defeitos como rachaduras ou falta de fusão, e a parede interna deve ter uma transição suave




ASTM A358 TP316L Aço inoxidável Comparar com ASTM A312 TP316L

ASTM A358 Processo de Fabricação e Tratamento da Soldadura

A norma ASTM A358 classifica os tubos de aço em vários graus com base nos processos de soldagem e pós-tratamento:

1.CLASA 1:

• Processo: Método de solda automático, sem adição de metal de enchimento.
• Tratamento da solda: inspecção radiográfica (RT) de 100% das superfícies internas e externas da solda + tratamento térmico da solução de todo o tubo soldado.
• Características: grau de qualidade mais elevado, adequado às condições de funcionamento mais exigentes.

2.CLASA 3:

• Processo: Método de solda automática, com ou sem adição de metal de enchimento.
• Tratamento de solda: tratamento térmico de solução de todo o tubo soldado.
• Características: O grau mais comum, adequado para a maioria dos ambientes de alta temperatura e corrosivos.

3.CLASA 5:

• Processo: Método de solda automática, com adição de metal de enchimento.
• Tratamento da soldadura: não é necessário tratamento térmico da soldadura (condição de soldadura).
• Características: Limitado a ambientes químicos específicos onde a corrosão é insuficiente para causar corrosão intergranular; não recomendado para ambientes corrosivos ou de alta temperatura.

4.CLASA 7:

• Processo: semelhante ao da classe 1, mas sem inspecção radiográfica.
• Tratamento de solda: tratamento térmico de solução de todo o tubo soldado.
• Características: Compromisso entre a classe 1 (sem ensaios radiográficos) e a classe 3 (sem metal de enchimento).

5Classe 10:

• Processo: processo de soldagem de dois lados (por exemplo, TIG), tipicamente com adição de metal de preenchimento.
• Tratamento da solda: é necessária uma inspecção radiográfica de 100% da solda e todo o tubo soldado é submetido a tratamento térmico por solução.
• Características: Qualidade comparável à da Classe 1, mas com soldagem de dois lados, resultando numa qualidade de soldagem superior.

Aplicação de tubos soldados de aço inoxidável ASTM A358 TP316L

• Indústria química:O tubo soldado de aço inoxidável ASTM A358 TP316L é adequado para sistemas de diluição de ácido sulfúrico concentrado devido à sua forte resistência à corrosão por ácido sulfúrico;Devido à sua resistência à corrosão por tensão dos íons cloreto, é adequado para tubulações de salmoura na engenharia de cloro alcalino.
• Campo de energia:Os tubos soldados de aço inoxidável ASTM A358 TP316L podem ser utilizados para condutas de água de dessalinização em centrais nucleares, desde que seja necessário controlar o baixo teor de cobalto.Também pode ser utilizado para sistemas de arrefecimento de água do mar em plataformas offshore.
• Alimentos e produtos farmacêuticos:Tubos soldados de aço inoxidável ASTM A358 TP316L com Ra ≤ 0.A rugosidade da superfície interna de 8 μ m pode ser utilizada para limpeza CIP/SIP de tubulações e também pode ser utilizada como meio de cultura de biorreator para transporte.
