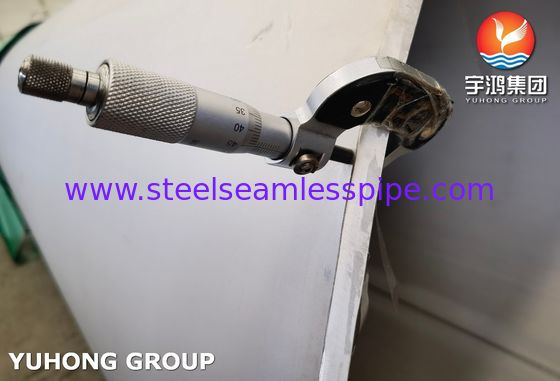

Tubo soldado de aço inoxidável ASTM A358 TP316L decapado e recozido

Tubo soldado de aço inoxidável ASTM A358 TP316L decapado e recozido

ASTM A358 a especificação cobre tubos de aço inoxidável austenítico de cromo níquel soldados por fusão elétrica, adequados para projetos industriais, como projetos de transporte de meios corrosivos de alta temperatura e alta pressão, ambientes sanitários de grau alimentício e engenharia naval. A resistência à tração do material ASTM A358/ASME SA358 TP316L é ≥ 485 MPa, o limite de escoamento é ≥ 170 MPa, o alongamento é ≥ 35% (comprimento de referência 50 mm) e a dureza HB é ≤ 217 (após tratamento de solução). É adequado para ácido sulfúrico diluído, ácido acético, ácido fosfórico, soluções de cloreto em temperatura ambiente e ambientes de alta temperatura com temperatura de uso contínuo ≤ 870 ℃.

Composição Química do Aço Inoxidável ASTM A358 TP316L %

Requisitos de Fabricação e Teste de Tubos Soldados de Aço Inoxidável ASTM A358 TP316L

1. Processo de produção

• Método de soldagem: soldagem unilateral ou soldagem bilateral sob proteção de gás inerte
• Tratamento pós-soldagem: É necessário um tratamento de solução com resfriamento rápido a 1050-1120 ℃, e a solda é decapada e passivada de acordo com a norma ASTM A380

     2. Inspeção de Qualidade

• Testes não destrutivos: Realizar 100% de testes radiográficos (RT) ou testes ultrassônicos (UT) de acordo com ASTM E164/E213; Realizar testes de penetração de solda (PT) de acordo com ASTM E165

• Teste de pressão: Realizar um teste de pressão hidrostática de ≥ 1,5 vezes a pressão de projeto de acordo com os requisitos gerais da ASTM A450

• Qualidade da superfície: Garantir que não haja defeitos, como rachaduras ou falta de fusão, e a parede interna deve ter uma transição suave




Comparação do Aço Inoxidável ASTM A358 TP316L com ASTM A312 TP316L

Processo de Fabricação e Tratamento de Solda ASTM A358

A norma ASTM A358 classifica os tubos de aço em vários graus com base nos processos de soldagem e pós-tratamento:

1. CLASSE 1:

• Processo: Método de soldagem automatizado, sem adição de metal de adição.
• Tratamento de solda: 100% de inspeção radiográfica (RT) das superfícies interna e externa da solda + tratamento térmico de solução de todo o tubo soldado.
• Características: Grau de maior qualidade, adequado para as condições operacionais mais exigentes.

2. CLASSE 3:

• Processo: Método de soldagem automatizado, com ou sem adição de metal de adição.
• Tratamento de solda: Tratamento térmico de solução de todo o tubo soldado.
• Características: O grau mais comum, adequado para a maioria dos ambientes de alta temperatura e corrosivos.

3. CLASSE 5:

• Processo: Método de soldagem automatizado, com adição de metal de adição.
• Tratamento de solda: Nenhum tratamento térmico necessário para a solda (Condição como soldada). A entrega na condição como soldada é permitida.
• Características: Limitado a ambientes químicos específicos onde a corrosividade é insuficiente para causar corrosão intergranular; não recomendado para ambientes corrosivos ou de alta temperatura.

4. CLASSE 7:

• Processo: Semelhante à Classe 1, mas sem inspeção radiográfica.
• Tratamento de solda: Tratamento térmico de solução de todo o tubo soldado.
• Características: Um compromisso entre a Classe 1 (sem testes radiográficos) e a Classe 3 (sem metal de adição).

5. CLASSE 10:

• Processo: Processo de soldagem de dupla face (por exemplo, TIG), normalmente com adição de metal de adição.
• Tratamento de solda: É necessária 100% de inspeção radiográfica da solda, e todo o tubo soldado passa por tratamento térmico de solução.
• Características: Qualidade comparável à Classe 1, mas com soldagem de dupla face, resultando em qualidade de solda superior.

Aplicação de Tubos Soldados de Aço Inoxidável ASTM A358 TP316L

• Indústria química: O tubo soldado de aço inoxidável ASTM A358 TP316L é adequado para sistemas de diluição de ácido sulfúrico concentrado devido à sua forte resistência à corrosão por ácido sulfúrico; Devido à sua resistência à corrosão por tensão de íons cloreto, é adequado para dutos de salmoura em engenharia de cloro-álcali.
• Campo de energia: O tubo soldado de aço inoxidável ASTM A358 TP316L pode ser usado para dutos de água de dessalinização em usinas nucleares, desde que seja exigido o controle de baixo teor de cobalto. Também pode ser usado para sistemas de resfriamento de água do mar em plataformas offshore.
• Alimentos e farmacêutica: O tubo soldado de aço inoxidável ASTM A358 TP316L com rugosidade superficial interna Ra ≤ 0,8 μ m pode ser usado para limpeza CIP/SIP de dutos e também pode ser usado como meio de cultura de biorreatores para transporte.
