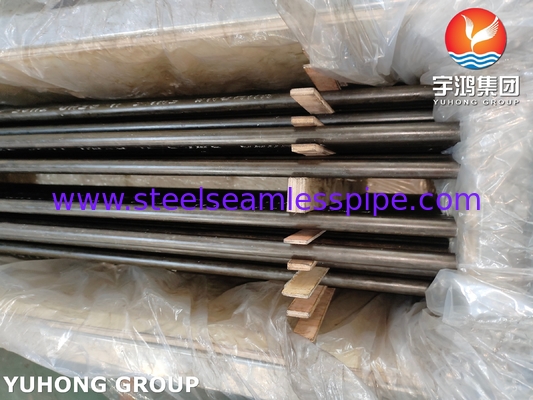

ASTM A213 / ASME SA213 T9 Tubos U Bend Tubos de Liga de Aço Tubos de Troca de Calor Sem Secção

Detalhes do produto:

Place of Origin:	CHINA
Marca:	YUHONG
Certificação:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Número do modelo:	Tubos de aço ligado U de ASTM A213 T9

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	500 kg
Packaging Details:	Ply-wooden Case /Iron Case
Delivery Time:	7 DAYS
Payment Terms:	L/C, T/T

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (290)

Tubo sem emenda de aço inoxidável (277)

Tubulação de aço inoxidável frente e verso (127)

Tubo de aço inoxidável frente e verso (29)

Tubo de agulha (107)

Tubos de barbatanas (631)

Trocador de calor (17)

tubo do permutador de calor (424)

Pacote de tubos de trocador de calor (37)

Permutador de calor Tubesheet (116)

defletor do permutador de calor (36)

Refrigerador de ar (8)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (57)

Tubo soldado de aço inoxidável (114)

Tubulação da liga de níquel (261)

Tubo da liga de níquel (79)

Tubo da liga de cobre (227)

Tubo do aço de liga (184)

Tubo do titânio (10)

tubo recozido brilhante (153)

Tubo de caldeira (145)

encaixe de aço (804)

Flange de aço (590)

Outros (391)

Partes de revestimento (7)

Descrição de produto detalhada

Nome do produto:	Ligue o tubo de aço da curvatura de U	Standard:	ASTM A213/ASME SA213
Materiais:	Aço de liga T5/T9/T11/T22, 304/304L/316L de aço inoxidável	O.D.:	1/4" 3/8" 1/2" 5/8" 3/4" 1", ECT.
W.T.:	BWG 25, 22, 20 18, 16, 14, 12	Length:	Single, Random
Técnica:	Rolando a frio e puxando a frio	TNN:	GH, E, UT, PINTA
Application:	Boiler Tube Oil / Gas Drilling, Chemical Industry, etc.
Destacar:	Tubo da curvatura de ASTM A213 T9 U , Tubo de trocador de calor sem costura de aço ligado , ASME SA213 T9 Tubos de flexão U

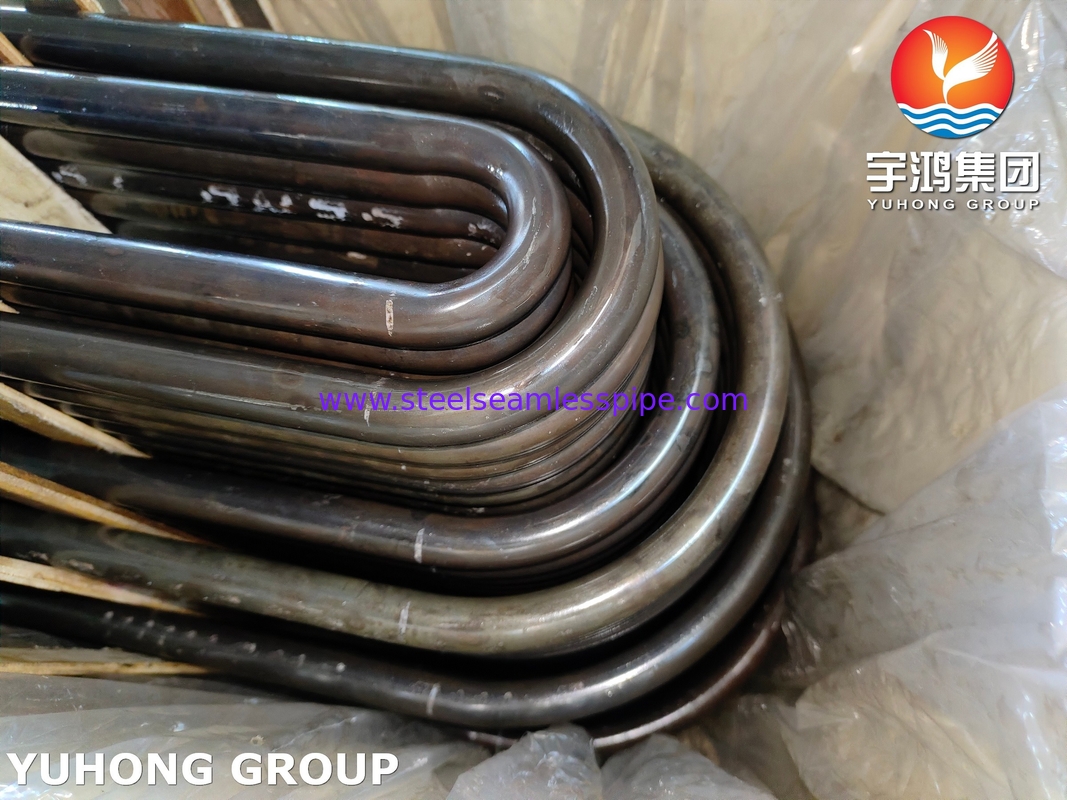

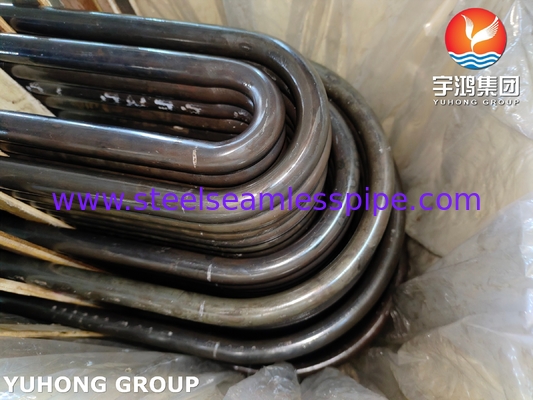

ASTM A213 / ASME SA213 T9 Tubo de trocador de calor de aço ligado sem costura U Bend

A norma ASTM A213/ASME SA213descreve requisitos rigorosos para tubos de aço ferrítico e austenítico sem costura destinados a ser utilizados em ambientes de temperatura elevada, garantindo a integridade do material, o desempenho mecânico,e consistência dimensional.

De acordoASTM A213 T9O material é submetido a normalização (aquecido a 925°C) seguida de temperação (675°C) para refinar a sua microestrutura, equilibrando a resistência à tração (≥415 MPa) e a ductilidade (alongamento ≥30%).Pós-dobragemOs tubos de curvatura em U requerem frequentemente um tratamento térmico de alívio de tensão (650-700 °C) para mitigar as tensões residuais induzidas durante a formação, garantindo a conformidade com os requisitos de propriedades mecânicas da norma.Tubo de curvatura em U da norma ASME SA213 T9representa uma fusão de metalurgia avançada, fabricação de precisão e garantia de qualidade rigorosa, tornando-o indispensável para indústrias que exigem desempenho robusto em altas temperaturas,ambientes de alta pressão.

Materiais equivalentes para tubos sem costura U de aço ligado ASTM A213 T9

S.U.N.	ASTM	O que fazer?	DIN	JIS	GB
K50400	P9	12Cr9Mo	X12CrMo91	STBA26	/

Propriedade mecânica dos tubos sem costura de U bend de aço ligado

Grau de aço	Resistência à tração, Mpa	Força de rendimento, Mpa	Prolongamento, %
ASTM A213 T5	Min: 415	Min: 205	Min: 30
ASTM A213 T9	Min: 415	Min: 205	Min: 30
ASTM A213 T11	Min: 415	Min: 205	Min: 30
ASTM A213 T12	Min: 415	Min: 205	Min: 30
ASTM A213 T22	Min: 415	Min: 205	Min: 30
ASTM A213 T91	Min: 415	Min: 415	Min: 20

Composição química do tubo sem costura U Bend de aço ligado ASTM A213 T9

Grau de aço
Grau de aço	C	- Não	P	S	Sim	Cr	Mo.	V
ASTM A213 T5	Max: 0.15	0.30 a 0.60	Max: 0.025	Max: 0.025	Max: 0.50	4.00 - 6.00	0.45 a 0.65	- Não.
ASTM A213 T9	Max: 0.15	0.30 a 0.60	Max: 0.025	Max: 0.025	0.25 para 1.00	8.00 - 10.00	0.90 para 1.10	- Não.
ASTM A213 T11	0.05 a 0.15	0.30 a 0.60	Max: 0.025	Max: 0.025	0.50 para 1.00	1.00 - 1.50	0.44-0.65	- Não.
ASTM A213 T12	0.05 a 0.15	0.30 a 0.61	Max: 0.025	Max: 0.025	Max: 0.50	0.80 para 1.25	0.44 a 0.65	- Não.
ASTM A213 T22	0.05 a 0.15	0.30 a 0.60	Max: 0.025	Max: 0.025	Max: 0.50	1.90 a 2.60	0.87 para 1.13	- Não.
ASTM A213 T91	0.08 para 0.12	0.30 a 0.60	Max: 0.020	Max: 0.010	0.20 a 0.50	8.00 - 9.50	0.85 para 1.05	0.18 a 0.25
ASTM A213 T91	Cb: 0,06 - 0.1	N: 0,030 - 0.070	Ni: Max: 0.40	Max0.04	Ti: Max: 0.01	Zr: Max 0.01

Processo de dobra e geometria

Radius de curvatura:
- Segue-me.ASME B16.9ouNormas TEMApara um raio de curvatura mínimo (normalmente 1,5×3 × diâmetro do tubo).
- Os raios menores aumentam o afinamento na curva externa e o espessamento na curva interna, correndo o risco de falha mecânica.
Afinação da parede:
- Limitar o afinamento das paredes a≤ 17% da espessura nominal(de acordo com as normas ASME).
- Usar dobra mandril ou dobra de indução a quente para minimizar a deformação.
Oval: Ovalidade de controlo (desvio da secção circular) para≤ 8%Para evitar perturbações do fluxo ou concentração de tensão.

Considerações operacionais de tubos sem costura U Bend de aço ligado

Ciclos térmicos: ter em conta os ciclos de aquecimento/refrigeração frequentes para evitar a fadiga térmica.
Fusão: conceção para uma limpeza fácil (por exemplo, lavagem química, escovagem mecânica) para manter a eficiência da transferência de calor.
A pressão caiOptimize a geometria da curva para minimizar a turbulência e a perda de pressão.
