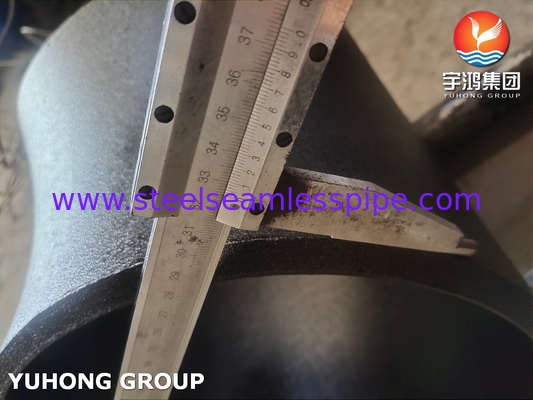

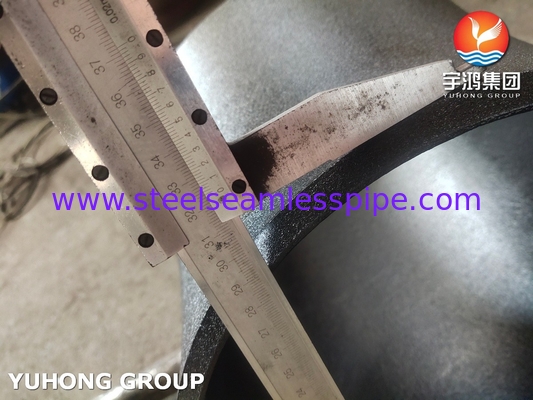

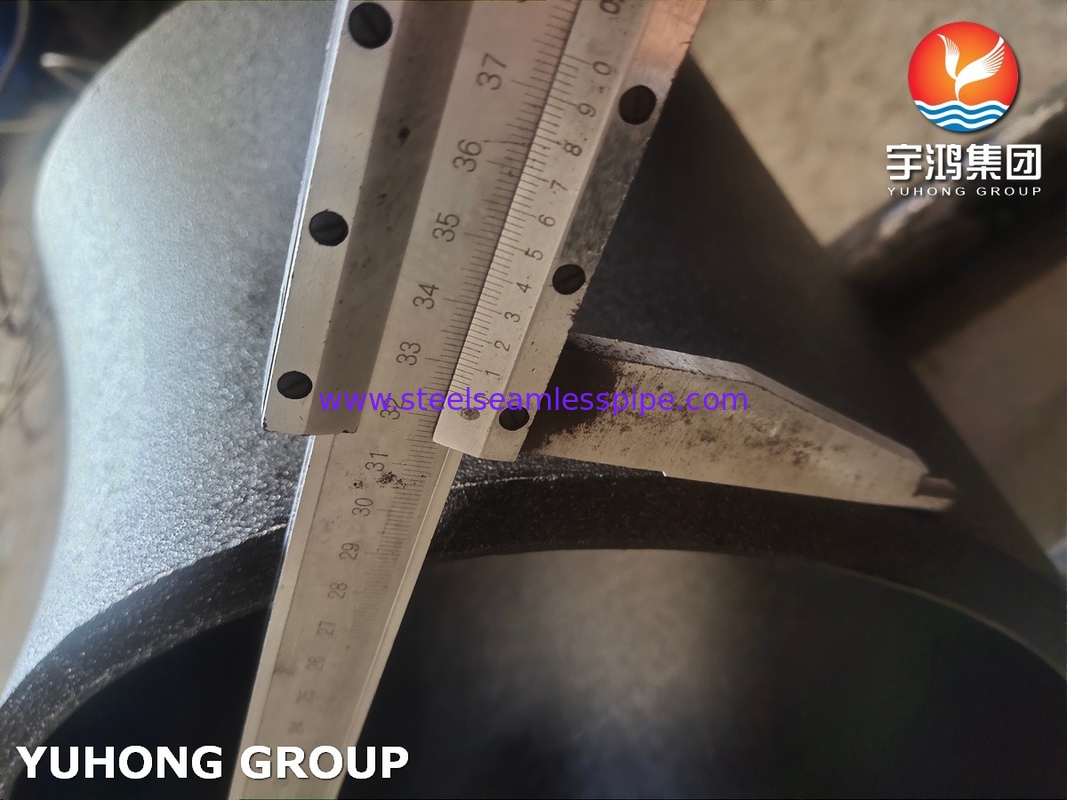

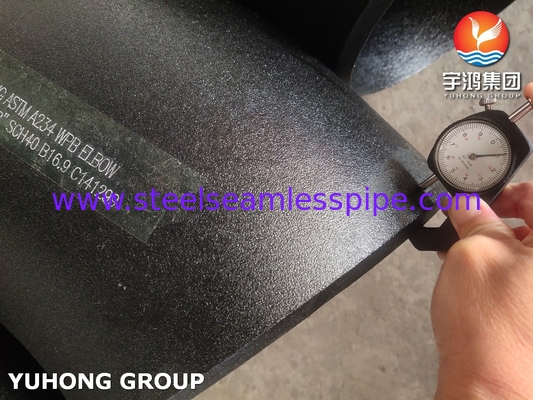

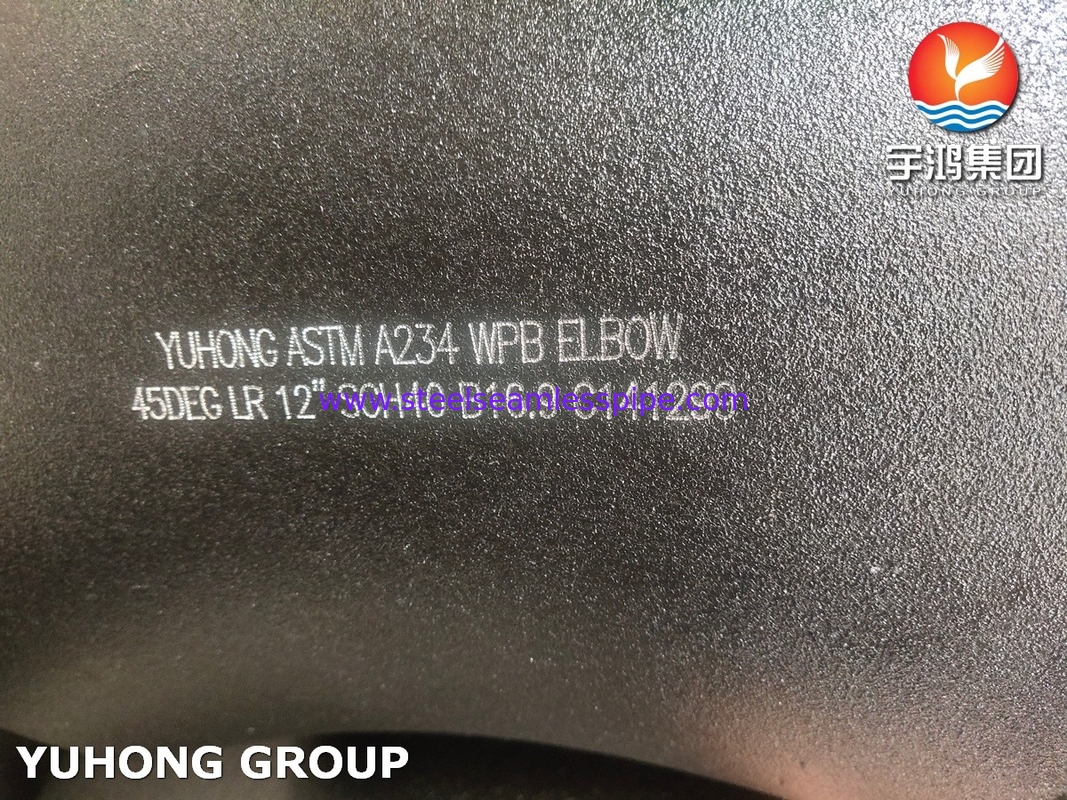

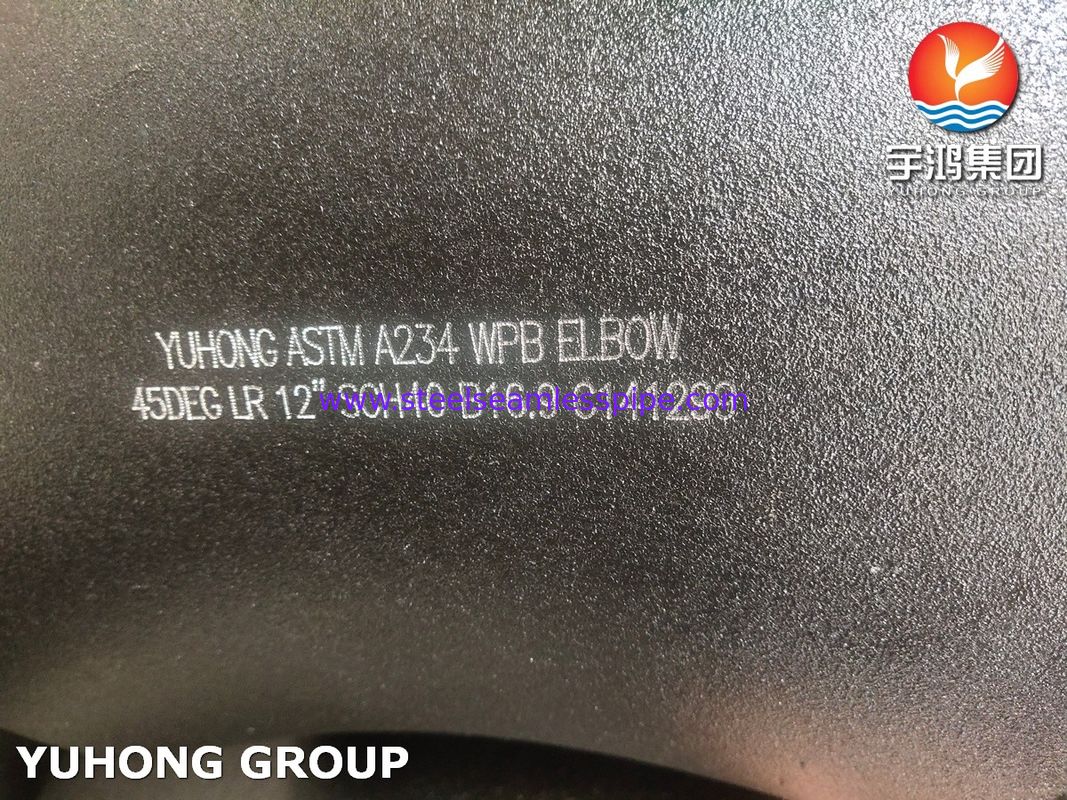

ASTM A234 WPB Cobre de aço carbono com cotovelo 45DEG LR Buttwelded BW B16.9

ASTM A234 WPB Cobre de aço carbono com cotovelo 45DEG LR Buttwelded BW B16.9

WPBé feito de aço carbono, pertencente a:ASTM A234padrão, que abrange os acessórios de tubos forjados de aço carbono e de aço ligado para aplicações a temperaturas médias e elevadas, adequados para estruturas sem costura ou soldadas, como cotovelos, tees, tampas de tubos, etc.Os principais componentes químicos são componentes típicos com C ≤ 00,3% Mn 0,29-1,06%, Si≥0,1%, contendo traces de Cr, Ni, Mo, etc., resistência ao equilíbrio e soldagem.WPBO material não é inferior a 415 MPa, a resistência ao rendimento não é inferior a 240 MPa, o alongamento é de 22% e a dureza não é superior a 197 HB, adequado para cenários de pressão média.

Requisitos químicos da norma ASTM A234 WPB

Propriedades mecânicas do ASTM A234 WPB

ASTM A234 WPB Cobre de aço carbono Processo de fabrico e tipo de estrutura:

Tecnologia de moldagem:

• Prensagem a quente:Pressão por aquecimento de alta frequência, adequada para produção em massa, oxidação da superfície requer tratamento.
• Formar a pressão a frio:Comumente são usados cotovelos de pequeno diâmetro, com alta precisão, mas que exigem recozimento para eliminar o estresse interno.
• De potência não superior a 50 WPara grandes diâmetros, as chapas de aço são laminadas e soldadas, o que é de baixo custo, mas requer testes não destrutivos.

Classificação estrutural:

• Ângulo:45 ° (desvio de rotação), 90 ° (volta em ângulo reto), 180 ° (retorno em forma de U).
• Radius de curvatura:raio longo (1.5D, baixa resistência ao fluxo) versus raio curto (1D, espaço compacto).
• Grau de espessura da parede:Sch40, Sch80, etc., correspondendo às séries de espessura de parede ASME B16.9.

Aplicação do ASTM A234 WPB em aço carbono:

• Indústria do petróleo e do gás natural:O aço carbono WPB satisfaz os requisitos de pressão de temperatura ambiente a temperatura média (-29 ° C~343 ° C) e o seu custo é inferior ao do aço ligado, adequado para ambientes não ácidos.,Pode ser utilizado como componente de ligação para oleodutos de recolha e transporte de petróleo e gás, sistemas de oleodutos de refinarias, sistemas de oleodutos de longa distância, etc.
• Indústria de energia e energia:O material WPB tem um desempenho estável abaixo de 343 °C e pode ser utilizado em combinação com materiais de alta qualidade, como o P91/P22, para otimizar os custos.Pode ser usado para girar o tubo principal de vapor e o tubo de água de alimentação de caldeiras em usinas de energia térmica (como cotovelos de parede espessa Sch80 para resistir ao impacto de vapor de alta pressão)· Conectar o gasoduto principal e o gasoduto ramificado no sistema de aquecimento centralizado urbano (com uma curva de 45 ° para reduzir a resistência do fluido);Pode ser utilizado para ligar tubulações de circulação de água não radioativas em ilhas convencionais em sistemas auxiliares de energia nuclear (de acordo com a norma ASME B31).1 especificações).
• Indústrias químicas e petroquímicasO cotovelo de aço carbono WPB pode conectar reatores com trocadores de calor, bombas e outros equipamentos nas tubulações de entrada e saída dos reatores (cotovelos de raio longo reduzem a turbulência e protegem os catalisadores);Transportar meios ácidos e alcalinos em condutas de baixa concentração com meios não altamente corrosivos (como ácidos fracos e soluções alcalinas) (requer revestimento com revestimentos anticorrosivo);Como ligação giratória para a rede de tubulações em sistemas de ar comprimido (cotovelos de raio curto são adequados para layouts compactos).

Os cotovelos de aço carbono ASTM A234 WPB tornaram-se uma escolha comum em indústrias como petróleo, energia e química devido à sua capacidade moderada de pressão, fácil processamento,e custo controladoNo entanto, em cenários de corrosão ácida, temperatura ultra-alta (> 343 °C) ou pressão ultra-alta,Precisa ser substituído por aço ligado da série WP (como WP11/WP22) ou material de aço inoxidável (como ASTM A403)Para a selecção, é necessário avaliar de forma abrangente as características do meio, as condições ambientais e os padrões da indústria.
