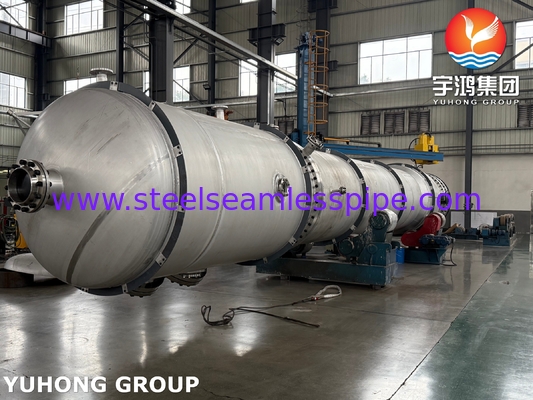

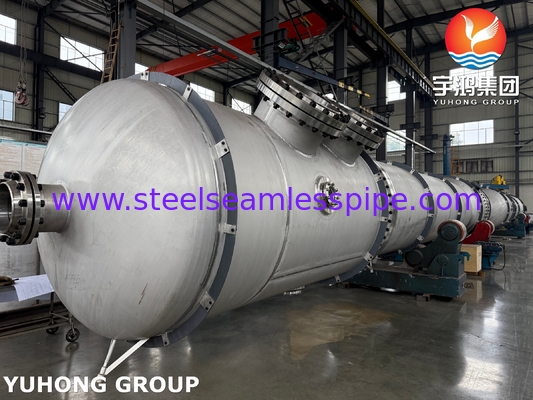

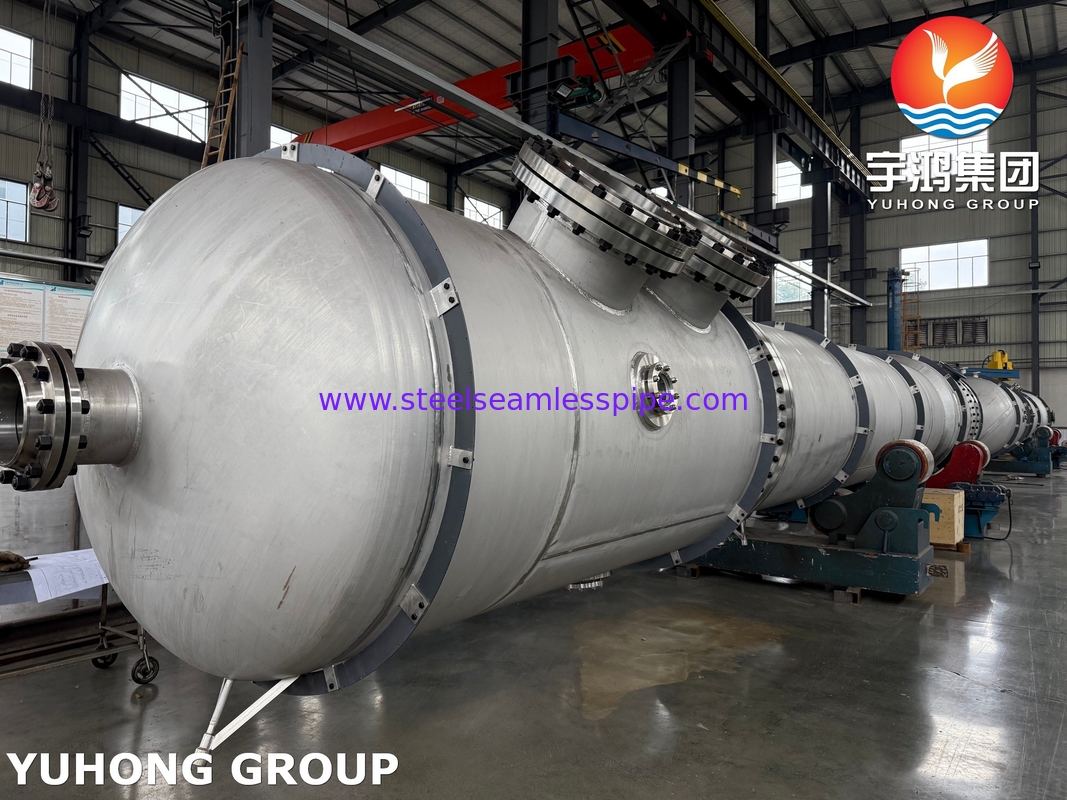

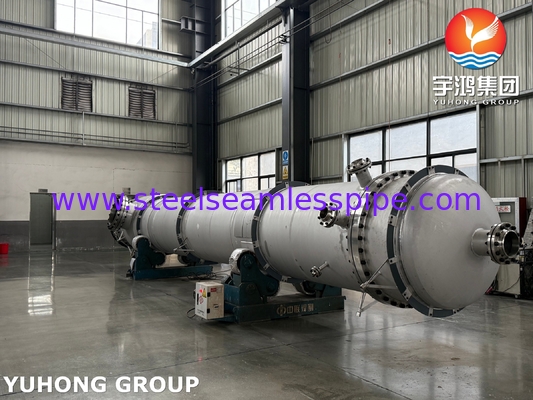

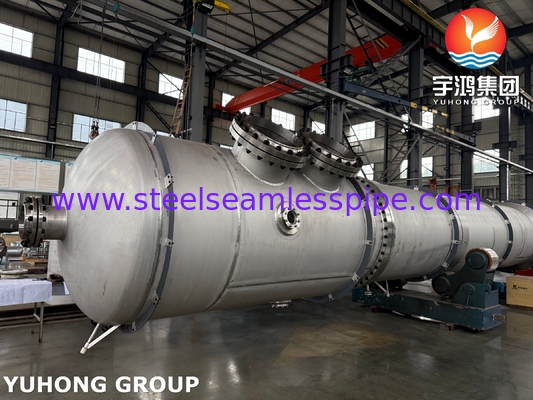

Tubos sem costura ASTM A312 TP316L com concha de aço carbono ASTM A516 Gr.70 para trocador de calor
Yuhong Holding Group Co., Ltd.É um fabricante e fornecedor de equipamentos industriais de primeira qualidade de renome mundial, incluindo trocadores de calor, aquecedores a combustão, arrefecedores de ar e seus componentes críticos.Tecnologia de ponta, e um compromisso com a qualidade, fornecemos soluções de alto desempenho que atendem às exigências rigorosas das indústrias em todo o mundo.Tubos sem costura ASTM A312 TP316L com concha de aço carbono ASTM A516 Gr.70 para trocador de calorEstes trocadores de calor são concebidos para um desempenho superior em ambientes de alta temperatura e corrosivos, tornando-os uma escolha fiável para diversas aplicações industriais.
1. ASTM A312 TP316L Composição química e propriedades mecânicas
ASTM A312 TP316Lé um aço inoxidável austenítico conhecido por sua excelente resistência à corrosão, alta resistência e soldagem superior.que ajuda a prevenir a precipitação de carburo durante a soldagem, assegurando uma excelente resistência à corrosão intergranular.
Composição química da ASTM A312 TP316L
| Elementos |
Composição (%) |
| Carbono (C) |
≤ 003 |
| Manganês (Mn) |
≤ 200 |
| Fósforo (P) |
≤ 0045 |
| Enxofre (S) |
≤ 0030 |
| Silício (Si) |
≤ 075 |
| Cromo (Cr) |
16.00 ¢ 18.00 |
| Níquel (Ni) |
10.00 ¢ 14.00 |
| Molibdênio (Mo) |
2.00 ¢3.00 |
| Nitrogénio (N) |
≤ 010 |
O teor de molibdênio emTP316LMelhora a sua resistência à corrosão por furos e fissuras em ambientes de cloretos, tornando-o um material ideal para tubos de trocadores de calor utilizados em condições adversas.
Propriedades mecânicas do ASTM A312 TP316L
| Imóveis |
Valor |
| Resistência à tração |
≥ 485 MPa (70.000 psi) |
| Força de rendimento |
≥ 170 MPa (25.000 psi) |
| Extensão |
≥ 35% |
| Dureza |
≤ 90 HRB |
Estas propriedades garantem queTubos sem costura TP316LOferecem uma resistência e durabilidade superiores, mantendo uma excelente resistência à corrosão em condições de funcionamento de alta temperatura.
2. Concha de aço carbono ASTM A516 Gr.70
ASTM A516 Gr.70É um tipo de aço carbono amplamente utilizado para recipientes de pressão e capas de trocadores de calor.e sua soldabilidade o tornam adequado para aplicações de alta pressão e alta temperatura.
Composição química da ASTM A516 Gr.70
| Elementos |
Composição (%) |
| Carbono (C) |
≤ 030 |
| Manganês (Mn) |
0.85 ¢1.20 |
| Fósforo (P) |
≤ 0035 |
| Enxofre (S) |
≤ 0035 |
| Silício (Si) |
0.15 ¢ 0.40 |
Propriedades mecânicas da ASTM A516 Gr.70
| Imóveis |
Valor |
| Resistência à tração |
485 ‰ 620 MPa (70.000 ‰ 90.000 psi) |
| Força de rendimento |
≥ 260 MPa (38.000 psi) |
| Extensão |
≥ 21% |
| Teste de impacto |
Passado a -50°C (-58°F) |
A capacidade deste aço de carbono de resistir a pressões e temperaturas extremas torna-o um material ideal para carcaças de trocadores de calor.
3. Processo de sobreposição de soldadura para componentes de trocadores de calor
A sobreposição por solda é um processo crítico utilizado para melhorar a durabilidade e a resistência à corrosão dos componentes dos trocadores de calor.ASTM A516 Gr.70 Conchas de aço carbono, sobrepostos comTP316L aço inoxidávelProporciona uma protecção adicional contra a corrosão e o desgaste, garantindo a longevidade e a fiabilidade do trocador de calor.
Parâmetros de sobreposição da solda chave
-
Compatibilidade material:
- Material de base: ASTM A516 Gr.70
- Material de revestimento: aço inoxidável TP316L
-
Processo de solda:
- A Soldadura por Arco Submerso (SAW) ou a Soldadura por Arco de Tungsténio a Gás (GTAW) são tipicamente utilizadas para sobreposição de alta qualidade.
-
Espessura:
- Espessura da cobertura: 3 ̊5 mm (dependendo dos requisitos da aplicação).
-
Teste e inspecção:
- 100% de ensaio por ultra-som (UT) para garantir que não haja defeitos subterrâneos.
- Ensaios de penetração (PT) para verificar se a superfície da solda está livre de rachaduras ou porosidade.
- Ensaios hidrostáticos para garantir a integridade da concha e dos tubos.
O processo de sobreposição aumenta a resistência à corrosão da casca, tornando-a adequada para manusear fluidos agressivos em trocadores de calor.
4Aplicações dos trocadores de calor com tubos ASTM A312 TP316L e conchas ASTM A516 Gr.70
A combinação deTubos sem costura TP316LeA516 Conchas Gr.70O que torna estes trocadores de calor versáteis, duráveis e eficientes.
Principais aplicações
-
Processamento químico:
- Para processos de recuperação de calor, arrefecimento e aquecimento em instalações químicas.
- Adequado para manipulação de fluidos corrosivos e operações a altas temperaturas.
-
Indústria petroquímica:
- Utilizado em refinarias para transferir calor entre hidrocarbonetos e outros fluidos.
-
Indústria do petróleo e do gás:
- Para plataformas offshore, plantas de processamento de gás e oleodutos.
- Ideal para ambientes com alto teor de cloreto ou gás ácido.
-
Geração de energia:
- Em condensadores de vapor, aquecedores de água de alimentação e outros trocadores de calor em centrais elétricas.
-
Indústria de alimentos e bebidas:
- Em trocadores de calor sanitários utilizados para pasteurização e esterilização.
-
Indústria farmacêutica:
- Para trocadores de calor que exijam uma elevada resistência à contaminação e à corrosão.
A construção robusta e a elevada resistência à corrosão destes trocadores de calor garantem uma longa vida útil e um desempenho fiável em ambientes exigentes.
