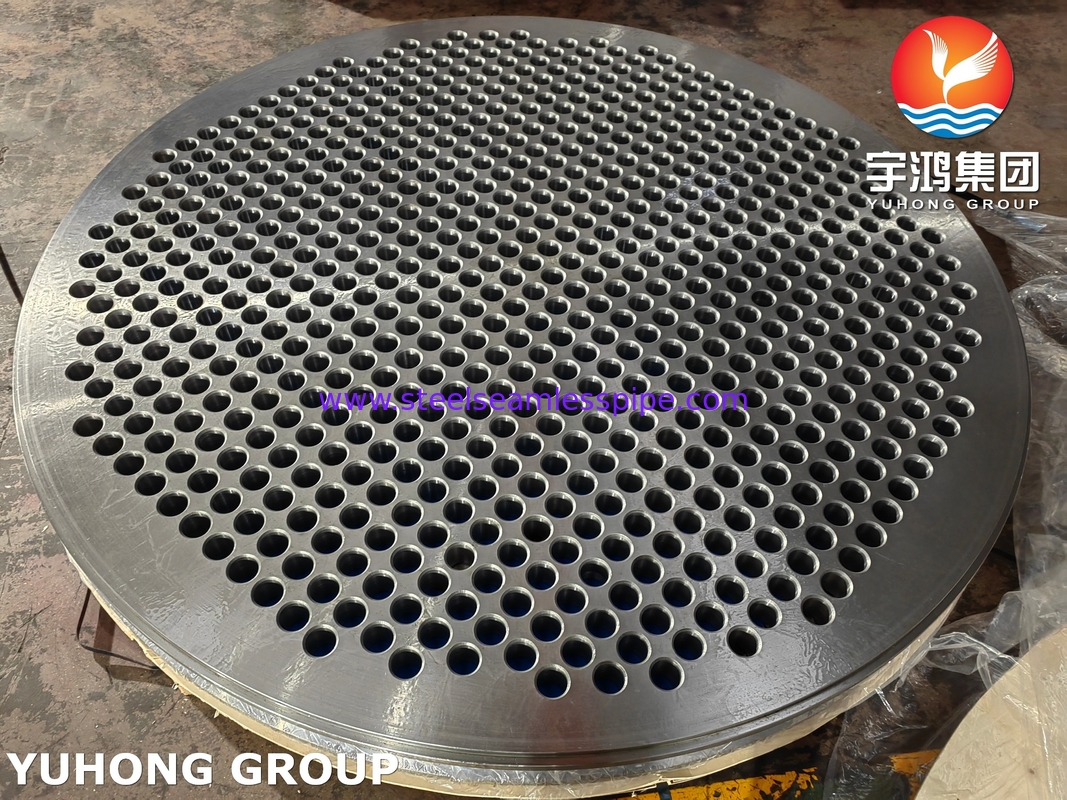

As folhas de tubos ASTM A516 Gr. 70/Gr. 70N são componentes críticos em trocadores de calor, recipientes sob pressão e sistemas de caldeiras,com um diâmetro superior a 50 mm,O material é especificado pela norma ASTM A516, que é conhecido pelo seu aço de carbono de alta resistência e baixa liga utilizado principalmente em aplicações de recipientes sob pressão.Esta é uma visão geral das aplicações e vantagens de
As folhas de tubos ASTM A516 Gr. 70/Gr. 70N:
Aplicações
1.Excambiadores de calor
As folhas de tubos ASTM A516 Gr. 70/Gr. 70N são amplamente utilizadas em trocadores de calor para manter os tubos no lugar, garantindo a transferência de calor ideal entre dois fluidos.Estas folhas de tubos são usadas tanto em trocadores de calor de concha e tubo como em trocadores de calor resfriados a ar.
2- recipientes sob pressão
Essas chapas de tubos são utilizadas em sistemas de recipientes sob pressão, onde atuam como interface entre a casca e o feixe de tubos, especialmente em ambientes com alta pressão e temperatura.
3- Caldeiras e superqueimadores
Em caldeiras a vapor e sistemas de superaquecimento, as folhas de tubos ASTM A516 Gr. 70/Gr. 70N ajudam a fixar os tubos que transportam vapor ou água,contribuindo para a transferência eficiente de calor e para o desempenho geral da caldeira.
4- Condensadores
Utilizado em condensadores onde ocorre resfriamento ou condensação de vapor.permitindo a transferência de calor do vapor para o meio de arrefecimento.
5Instalações químicas e petroquímicas
Comum em reatores químicos e outros sistemas de alta pressão e alta temperatura, as folhas de tubos ASTM A516 Gr. 70/Gr. 70N são usadas onde a resistência à corrosão, a resistência e a integridade são cruciais.
6Aplicações offshore e marinhas
Utilizado em trocadores de calor marinhos e plataformas offshore, onde as chapas de tubos são submetidas à pressão e à corrosão do ambiente marinho.
Vantagens das folhas de tubos ASTM A516 Gr. 70/Gr. 70N
1.Alta resistência e durabilidade
A ASTM A516 Gr. 70 é uma liga de aço carbono que oferece boa resistência à tração e pode suportar ambientes de alta pressão, tornando-a ideal para aplicações em vasos de pressão, incluindo placas de tubos.70N, com o seu tratamento de normalização adicional, oferece uma maior dureza e uniformidade nas propriedades do material.
2.Excelente soldabilidade
A ASTM A516 é conhecida por sua boa soldabilidade, o que significa que a folha de tubo pode ser facilmente soldada a outras partes do sistema (como a concha ou o feixe de tubo) sem comprometer sua resistência.Isto é particularmente importante em recipientes de pressão e trocadores de calor onde as ligações soldados são frequentemente utilizadas.
3Resistência à corrosão
Embora não seja tão resistente quanto os aços ligados, a ASTM A516 Gr. 70 tem resistência moderada à corrosão geral, especialmente em ambientes onde não há exposição a substâncias altamente corrosivas.devido ao seu tratamento, mostra um melhor desempenho nestes aspectos.
4.Bom desempenho em temperaturas elevadas
O aço fornece um desempenho adequado a temperaturas elevadas (até cerca de 650 ° F ou 343 ° C), tornando-o adequado para aplicações de alta temperatura, como caldeiras e sistemas de vapor.
5.Eficacidade em termos de custos
ASTM A516 Gr. 70/Gr. 70N oferece um equilíbrio de resistência, soldabilidade e resistência à corrosão a um custo relativamente menor em comparação com aços de liga mais elevada,tornando-se uma escolha econômica para muitas aplicações industriais.
6. Melhoria da dureza (grupo 70N)
O grau Gr. 70N, devido ao seu processo de normalização, proporciona uma maior dureza e resistência à fratura frágil, especialmente em ambientes de baixa temperatura,que é vital para garantir a fiabilidade a longo prazo em sistemas exigentes.
7.Conformidade com as normas do sector
A ASTM A516 Gr. 70/Gr. 70N é uma especificação de material bem estabelecida e reconhecida mundialmente.assegurar que as folhas de tubos fabricadas a partir deste material cumprem normas industriais rigorosas para recipientes sob pressão e trocadores de calor.
Versatilidade
É versátil em termos de aplicação, tendo um bom desempenho em diferentes indústrias, incluindo geração de energia, petroquímica e manufatura.
Principais diferenças entre ASTM A516 Gr. 70 e Gr. 70N
A classificação 70 é tipicamente utilizada para aplicações gerais de recipientes sob pressão onde a resistência é essencial.
Gr. 70N, através de um tratamento normalizador, melhora a dureza, uniformidade e ductilidade,tornando-o mais adequado para aplicações em que seja necessária uma resistência adicional a baixas temperaturas ou fratura frágil.
