ASME SA516 Gr 70 Placa de defleção de aço carbono para trocador de calor

Detalhes do produto:

Place of Origin:	China
Marca:	YUHONG
Certificação:	ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO
Model Number:	ASME SA516 Gr.70

Condições de Pagamento e Envio:

Minimum Order Quantity:	1pc
Preço:	Negociável
Packaging Details:	Ply Wooden Case/Pallet/Customized
Delivery Time:	Depends On Quantity
Payment Terms:	T/T, L/C
Supply Ability:	ACCORDING TO CUSTOMER'S REQUEST

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (277)

Tubo sem emenda de aço inoxidável (269)

Tubulação de aço inoxidável frente e verso (128)

Tubo de aço inoxidável frente e verso (27)

Tubo de agulha (86)

Tubos de barbatanas (596)

Trocador de calor (10)

tubo do permutador de calor (419)

Pacote de tubos de trocador de calor (37)

Permutador de calor Tubesheet (117)

defletor do permutador de calor (35)

Refrigerador de ar (7)

recipiente de pressão (2)

tubulação soldada de aço inoxidável (57)

Tubo soldado de aço inoxidável (113)

Tubulação da liga de níquel (258)

Tubo da liga de níquel (75)

Tubo da liga de cobre (210)

Tubo do aço de liga (173)

Tubo do titânio (9)

tubo recozido brilhante (153)

Tubo de caldeira (138)

encaixe de aço (784)

Flange de aço (574)

Outros (384)

Descrição de produto detalhada

Specification:

ASME SA516

NDT:

UT, PT MT

Grade:

Application:

Heat Exchanger, Boiler, Pressure Vessel, Chemical Reactor, Power Plant, Energy , Petrochemical

Destacar:

Placa de defleção de aço carbono para trocador de calor

As placas de defleção da norma ASME SA516

ASME SA516 Gr 70 Placa de trocador de calor

ASME SA516 Gr.70 Placa de defleção de aço carbono para trocador de calor

Os defletores são componentes críticos em uma variedade de sistemas industriais, especialmente em equipamentos como trocadores de calor, caldeiras e colunas de destilação.Estas placas são tipicamente planas e estrategicamente colocadas dentro de um navio e servem para uma variedade de propósitosSão placas ou discos finos que são estrategicamente colocados dentro da casca para direcionar o fluxo de fluido e melhorar a eficiência da transferência de calor.Promove a turbulência e impede a formação de zonas estagnadas.

Os defletores guiam os tubos durante a montagem, evitam vibrações induzidas pelo fluxo e direcionam o fluido do lado da casca para aumentar a transferência de calor.Os defletores são estampadosA fabricação de furos de tubo com precisão garante uma fácil montagem e manutenção.Em aplicações líquidasEm aplicações de gás, os defletores normalmente ocupam 20-30% do diâmetro da casca, enquanto em aplicações de gás ocupam 40-45%. Os defletores são uniformemente espaçados para reduzir a queda de pressão e garantir a velocidade uniforme do fluido.

O efeito da placa de defleção:

(1) Aumentar a velocidade de fluxo do fluido no lado da casca.

(2) Aumentar a intensidade da turbulência.

(3) Melhorar a eficiência da transferência de calor.

(4) Apoiar o tubo de troca de calor.

Como são processados os defletores?

O processo de usinagem para defletores é o mesmo que para folhas de tubo. Uma vez que um trocador de calor geralmente requer vários defletores, eles precisam ser montados juntos e perfurados de uma só vez.

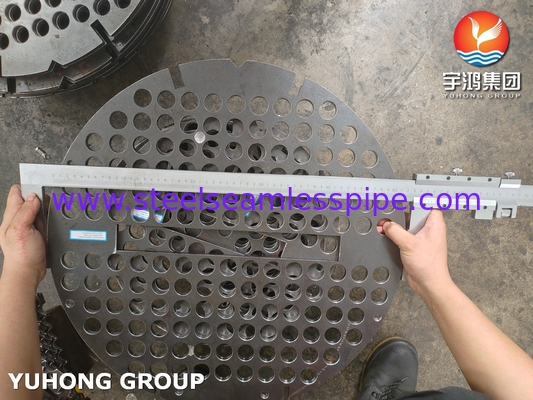

ASME SA516 Gr 70 Placa de defleção de aço carbono para trocador de calor 0

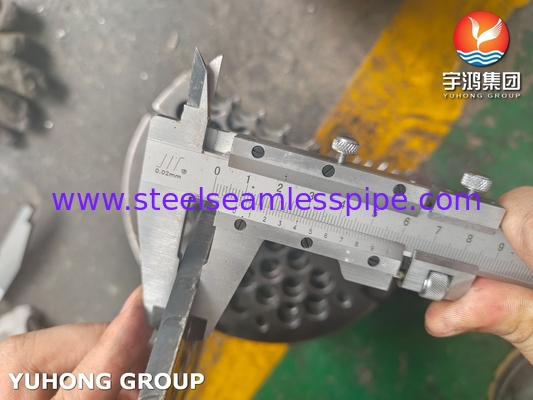

ASME SA516 Gr 70 Placa de defleção de aço carbono para trocador de calor 1

Que materiais podem ser processados para a defleção?

Podemos processar uma variedade de materiais de acordo com os requisitos do cliente. Os materiais convencionais são aço carbono, aço inoxidável, aço ligado e cobre.Alguns clientes exigem materiais de cobre-níquel, e alguns clientes exigem materiais de titânio.

Composição química do A516 GR.70

C	Sim	- Não	P	S	Al	Cr	Cu	Não.	Mo.	Nb	Ti	V
0.18	0.4	0.95/1.50	0.015	0.008	0.02 (min)	0.3	0.3	0.3	0.08	0.01	0.03	0.02

Material equivalente

Padrão britânico	Norma europeia	ASTM/ASME
BS1501-224-490A/B	EN10028 P355GH	A/SA516 - Grau 70

Requisitos mecânicos

Propriedade mecânica	Valor
Resistência à tração, MPa (ksi)	485-620 (70-90)
Resistência ao rendimento, min MPa (ksi)	260 (38)
Min. de alongamento, % 200 mm (8 polegadas)	17
Min. alongamento, % 50 mm (2 polegadas)	21
