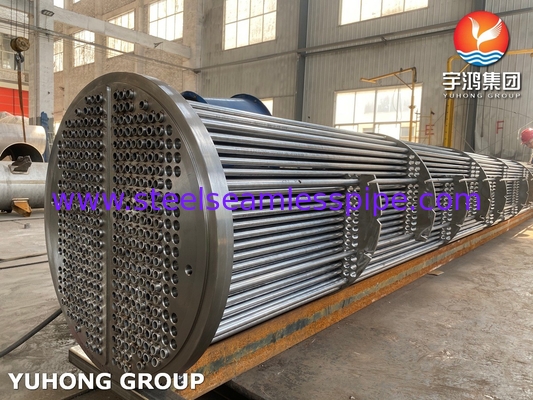

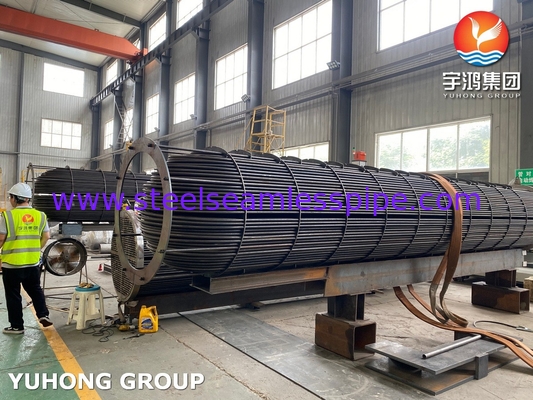

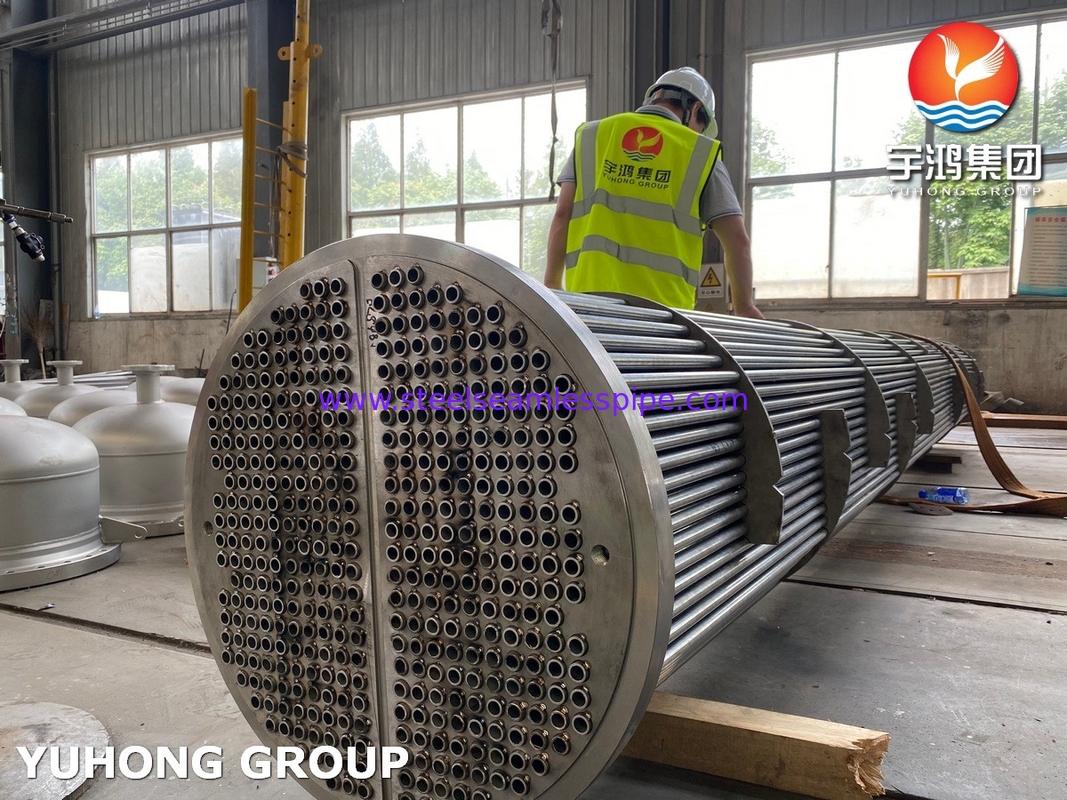

ASME U Stamp Bundle de tubos personalizados para trocadores de calor de conchas e tubos

Em um trocador de calor de casca e tubo, o feixe de tubo desempenha um papel crucial no processo de transferência de calor entre dois fluidos.que facilitam a troca de calor através das suas superfícies, impedindo simultaneamente a mistura dos fluidosO projecto garante uma transferência de calor eficiente devido à grande área de superfície fornecida pelos tubos.

O Grupo Yuhong possui um espaço de fabricação de 50000 pés quadrados com uma capacidade de 80 toneladas de guindaste de ponte e fabricantes e engenheiros altamente qualificados,A localização da nossa fábrica é adequada para o transporte de equipamentos grandes e equipamentos de exportaçãoO Grupo Yuhong é capaz de construir embarcações de até 5000 mm de diâmetro e até 35 m de comprimento e detém os atuais símbolos do código ASME ¥U¥ e o carimbo do Código Nacional de Inspeção (NBIC) ¥U¥.

Visão geral do conjunto de tubos:

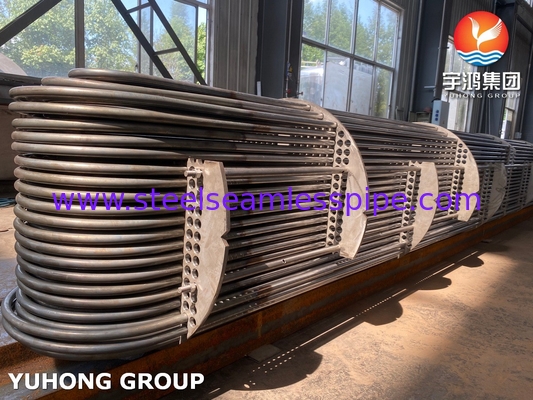

- Configuração dos tubos: os tubos podem ser retos, em forma de U ou com nadadeiras, dependendo da aplicação.
- Selecção de materiais: os tubos são frequentemente fabricados a partir de materiais como o aço inoxidável ou o cobre, escolhidos pela sua condutividade térmica e resistência à corrosão.
- Disponibilidade: a disposição dos tubos pode ser triangular ou quadrada, influenciando as vias de fluxo e a eficiência da transferência de calor.Um layout triangular geralmente fornece melhor desempenho devido à redução das zonas mortas.

Configuração do fluxo: o projeto pode acomodar diferentes arranjos de fluxo (contrafluxo, fluxo paralelo ou fluxo cruzado), otimizando a eficácia da transferência de calor.
- Espaçamento e suporte: O espaçamento e o suporte adequados são vitais para minimizar as quedas de pressão e manter a integridade estrutural durante a operação.

Capacidades do equipamento:

- Equipamento de soldadura por plasma

- Máquina de corte de plasma NC

- Máquina de perfuração de alta velocidade

- Máquina de rolar

- Soldadora de arco submersa

- Equipamento de arejamento

- Torno CNC

- Centro de usinagem CNC

- Puncher de alta velocidade.

- Não.

A nossa equipa de engenharia e design presta os seguintes serviços:

- Projeto conceitual e básico
- Processo/Desenho Químico
-Soluções de engenharia e desenvolvimento de produtos
- Soluções de Desenvolvimento
- Projeto metalúrgico/soldagem
- Protótipo em cooperação com a equipa de I&D

Embalagem para conjunto de tubos:
