ASME SA516 Gr.70 Placas de defleção de aço para caldeiras e placas de suporte de recipientes sob pressão

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Número do modelo:	ASME SA516 Gr.70 Chapa de defleção de aço carbono

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1pc
Detalhes da embalagem:	Caixa/pálete de madeira da dobra
Tempo de entrega:	7 dias
Termos de pagamento:	L/C,T/T

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (277)

Tubo sem emenda de aço inoxidável (269)

Tubulação de aço inoxidável frente e verso (128)

Tubo de aço inoxidável frente e verso (27)

Tubo de agulha (86)

Tubos de barbatanas (596)

Trocador de calor (10)

tubo do permutador de calor (419)

Pacote de tubos de trocador de calor (37)

Permutador de calor Tubesheet (117)

defletor do permutador de calor (35)

Refrigerador de ar (7)

recipiente de pressão (2)

tubulação soldada de aço inoxidável (57)

Tubo soldado de aço inoxidável (113)

Tubulação da liga de níquel (258)

Tubo da liga de níquel (75)

Tubo da liga de cobre (210)

Tubo do aço de liga (173)

Tubo do titânio (9)

tubo recozido brilhante (153)

Tubo de caldeira (138)

encaixe de aço (784)

Flange de aço (574)

Outros (384)

Descrição de produto detalhada

Nome do produto:	Placa de defleção / suporte	Padrão:	ASTM A516, ASME SA516
Materiais:	Grau 70, 70N	Forma:	De acordo com o pedido do cliente
Tamanho:	De acordo com o pedido do cliente
Destacar:	As placas de defleção da ASME SA516 Gr.70 , Placas de suporte de caldeiras e recipientes sob pressão , ASME SA516 Gr.70 Placa de defleção de aço

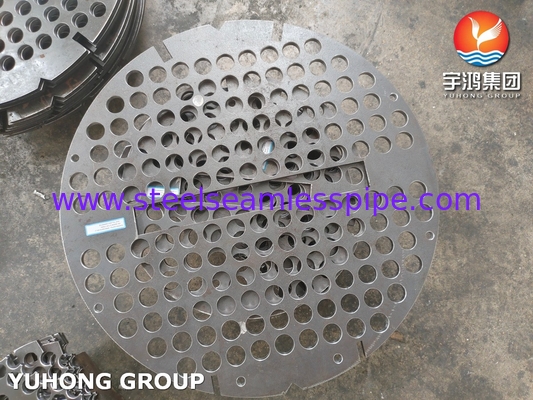

ASME SA516 GR.70 Placa de suporte de defleção de aço carbono para recipientes sob pressão

A ASME SA516 Gr. 70 é uma chapa de aço carbono de alta qualidade comumente utilizada na fabricação de recipientes sob pressão e componentes de caldeiras industriais.incluindo boa resistência à tração e dureza, este material é particularmente adequado para aplicações em ambientes que exigem resistência às flutuações de pressão e temperatura.Estas placas são projetadas para fornecer apoio estrutural e para orientar o fluxo de fluidosA sua capacidade de resistir ao stress e à fadiga torna-os uma escolha popular em indústrias como petróleo e gás, processamento químico e geração de energia.

Grau equivalente da placa ASME SA516 Grau 70

Padrão britânico	Norma europeia	ASTM/ASME	DIN
BS1501-224-490A/B	EN10028 P355GH	A/SA516 Grade 70	- Não.

Requisitos químicos da placa ASME SA516 grau 70

Elementos	Composição em %
	Grau 55 [Classe 380]	Grau 60 [Classe 415]	Grau 65 [Classe 450]	Grau 70 [Classe 485]
Carbono, máximo a, b:
12,5 mm e menos	0.18	0.21	0.24	0.27
De largura superior a 1 mm, mas não superior a 2 mm	0.20	0.23	0.26	0.28
De largura superior a 2 a 4 polegadas, incl.	0.22	0.28	0.25	0.30
De largura superior a 4 a 8 mm, incl.	0.24	0.27	0.29	0.31
Mais de 200 mm.	0.26	0.27	0.29	0.31
Manganês, b:
12,5 mm e menos
Análise de calor	0.60 ¢ 0.90	00,60 ‰ 0,90 c	0.85 ¢1.20	0.85 ¢1.20
Análise do produto	0.55-0.98	00,55 ‰ 0,98 c	0.79 ¢1.30	0.79 ¢1.30
Mais de 30 cm.
Análise de calor	0.60 ¢1.20	0.85 ¢1.20	0.85 ¢1.20	0.85 ¢1.20
Análise do produto	0.55 ¢1.30	0.79 ¢1.30	0.79 ¢1.30	0.79 ¢1.30
Fósforo, no máximo a	0.25	0.25	0.25	0.25
Enxofre, no máximo a	0.25	0.25	0.25	0.25
Silício
Análise de calor	0.15 ¢ 0.40	0.15 ¢ 0.40	0.15 ¢ 0.40	0.15 ¢ 0.40
Análise do produto	0.13 ¢ 0.45	0.13 ¢ 0.45	0.13 ¢ 0.45	0.13 ¢ 0.45
a Aplica-se tanto às análises térmicas como às análises dos produtos. b Para cada redução de 0,01 ponto percentual abaixo do limite máximo especificado para o carbono, é permitido um aumento de 0,06 ponto percentual acima do limite máximo especificado para o manganês, até um máximo de 1.50% por análise térmica e 1,60 % por análise de produto. c As placas de grau 60 de espessura inferior ou igual a 12,5 mm podem conter 0,851,20% de manganês na análise térmica e 0,791,30% de manganês na análise do produto.

Requisitos de tração da placa ASME SA516 grau 70

ASTM A516	Grau 55 [381]	Grau 60 [415]	Grau 65 [450]	Grau 70 [485]
Resistência à tração, ksi [MPa]	55 ¢75 [380 ¢515]	60?? 80 [415?? 550]	65 ¢85 [450 ¢585]	70 ¢90 [485 ¢620]
Resistência ao rendimento, min,a ksi [MPa]	30 [205]	32 [220]	35 [240]	38 [260]
Prolongamento em 200 mm, min, % b	23	21	19	17
Prolongamento em 50 mm, min, % b	27	25	23	21
a Determinado quer pelo método de deslocamento de 0,2%, quer pelo método de subcarga por extensão de 0,5%. b Ver especificação A20/A20M para o ajuste do alongamento.

Vantagens da placa ASME SA516 Gr. 70:

Eficiência dos custos: mais acessível para projectos de grande escala.
Facilidade de fabricação: Excelente soldabilidade e formabilidade.
Bom desempenho: Propriedades mecânicas adequadas para várias aplicações.
Versatilidade: Adequado para uma série de indústrias onde a resistência extrema à corrosão não é a principal preocupação.

Outros materiais

Tipo de materiais	Requisitos técnicos * de acordo com
Aço inoxidável duplex	A norma ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
Aço inoxidável	A norma ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
Aço carbono	A norma ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr2
Aço ligado	ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
Titânio	As emissões de CO2 provenientes de fontes de energia renovável não devem ser consideradas como emissões de CO2 provenientes de fontes de energia renovável.1Gr.2Gr.5Gr.7Gr.12Gr.16
Cobre Níquel	ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30)
De cobre, de cobre ou de cobre	ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200
Alcoóis de níquel	ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625
Ligação 20	ASTM/ASME SB472 UNS 8020
Hastelloy	ASTM/ASME SB564, UNS10276 (C 276)
Materiais revestidos	ASTM/ASME SB898, SB263, SB264 ou superior revestimento de explosão, para a fabricação de materiais de 2 em 1 ou 3 em 1.
Materiais revestidos	Titânio-aço, níquel-aço, titânio-cobre, Aço inoxidável - Aço carbono, ligas - Aço etc.

Aplicação

Naves sob pressão:
- Utilizado como componente interno para dirigir o fluxo de fluido e melhorar a mistura, melhorando assim a eficiência do recipiente.
Caldeiras:
- Utilizado em caldeiras a vapor para suportar as superfícies de transferência de calor e gerenciar a circulação de água.
Intercambiadores de calor
- Função como defletores nos trocadores de calor para melhorar a eficiência térmica, dirigindo o fluxo de fluido e evitando turbulências.
Processamento químico:
- Utilizado em reatores e unidades de armazenamento para auxiliar na mistura e reação de produtos químicos, proporcionando integridade estrutural.
Indústrias de petróleo e gás:
- Aplicado em separadores e tanques para facilitar a separação de óleo, gás e água, garantindo uma operação eficiente sob alta pressão.
Centrais Elétricas:
- Utilizado tanto em usinas de combustíveis fósseis como em usinas nucleares como parte de sistemas de arrefecimento e sistemas de recuperação de calor para garantir um desempenho óptimo.
Instalações de tratamento de águas:
- Servem como componentes essenciais em clarificadores e reservatórios de sedimentação para ajudar a melhorar a qualidade da água através de uma gestão eficaz do fluxo.
Indústria de alimentos e bebidas:
- Certas aplicações podem exigir chapas SA516 Gr. 70 para suporte estrutural em processos especializados, desde que seja aplicado um revestimento adequado para resistência à corrosão.
Fabricação farmacêutica:
- Em alguns casos, são utilizados em reactores e recipientes, garantindo estruturas de suporte fortes e duráveis.
