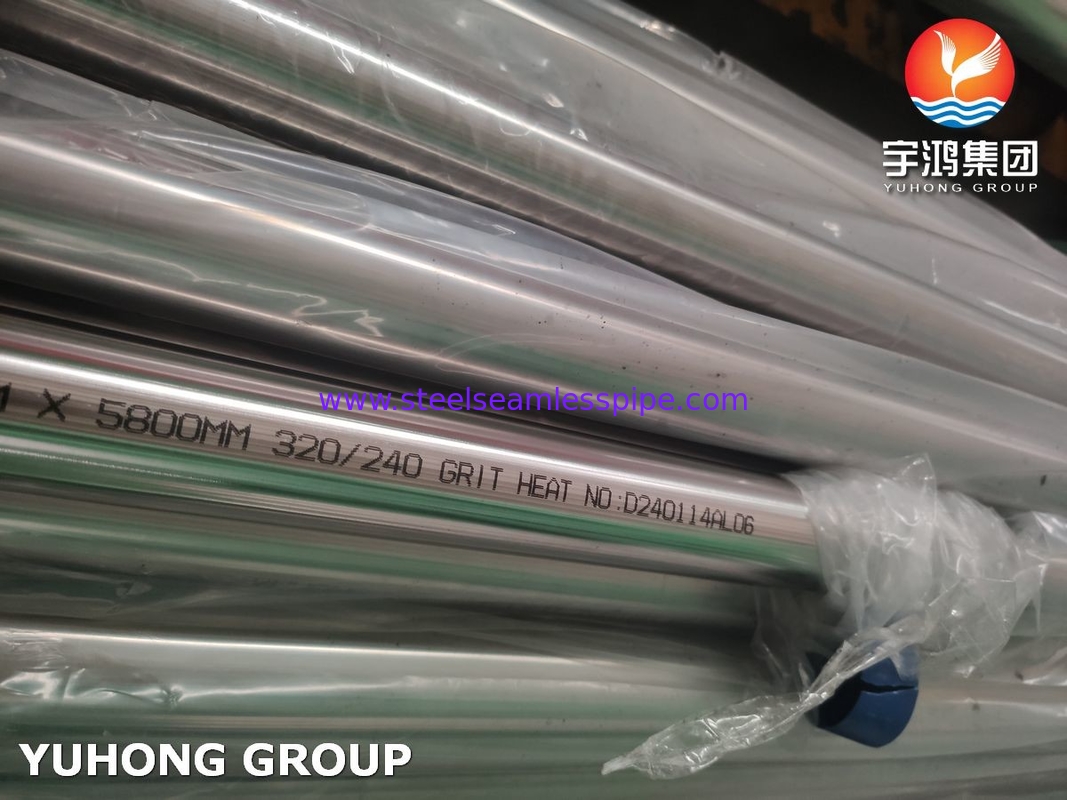

ASTM A270TP304Tubos sanitários de aço inoxidável polidos por dentro e por fora 320/240
The ASTM A270 specification outlines the requirements for seamless and welded austenitic and ferritic stainless steel sanitary tubing intended for use in the dairy and food industry and having special surface finishesO cumprimento desta norma garante que o tubo cumpra critérios específicos de qualidade e limpeza.A norma ASTM A270 especifica que o tubo sanitário deve ter um acabamento polido tanto por dentro como por foraO acabamento da superfície ajuda a reduzir o risco de crescimento de bactérias e facilita a limpeza e a manutenção das condições sanitárias do tubo.
Distância de tamanho dos tubos de aço inoxidável sanitários ASTM A270
ASTM A270 tubo inoxidável sanitário geralmente se refere aos pequenos diâmetros de tubo, normalmente de 1/2 ′′ a 2 1/2 ′′, espessura de 0,049 polegadas (1,24 mm) a 0,15 polegadas (3,81 mm).
O diâmetro exterior máximo dos tubos ASTM A270 é de 12 polegadas (304,8 mm).
Tubos ASTM A270, utilizando a unidade de medida polegada-libra.
A tolerância de espessura da parede não deve variar mais de 12,5%.
|
Tolerância
|
a) Diâmetro exterior: +/- 0,2 mm |
| b) Espessura: +/- 0,02 mm |
| c) Comprimento: +/- 5 mm |
| Fim |
PE/Fim plano, BE/Fim inclinado |
| Técnica |
Aquecido a frio |
| Aplicação |
Indústria química, decoração, construção, fábrica de alimentos, etc. |
| Teste |
Ensaio de squash, ensaio alargado, ensaio de pressão de água, ensaio de podridão de cristal, tratamento térmico, NDT |
Composição química do tubo ASTM A270 TP304 SS
| Grau |
C |
- Não |
Sim |
P |
S |
Cr |
Mo. |
Não. |
N |
| 304 |
Min. |
- Não. |
- Não. |
- Não. |
- Não. |
- Não. |
18.0 |
- Não. |
8.0 |
- Não. |
| - O máximo. |
0.08 |
2.0 |
0.75 |
0.045 |
0.030 |
20.0 |
|
10.5 |
0.10 |
Propriedades mecânicas do tubo ASTM A270 TP304 SS
| Grau |
Resistência à tração (MPa) min |
Resistência ao rendimento 0,2% Proof (MPa) min |
Elongação (% em 50 mm) min |
Dureza |
| Rockwell B (HR B) máximo |
Brinell (HB) máximo |
| 304 |
515 |
205 |
40 |
92 |
201 |
Grau equivalente do tubo ASTM A270 TP304 SS
| Grau |
Número da UNS |
Britânico antigo |
Euronorm |
SS sueco |
JIS japonês |
| BS |
Em |
- Não, não. |
Nome |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
Tolerâncias dimensionais
todas as dimensões em polegadas (mm)
| Tamanho OD |
Parede nominal |
Diâmetro exterior |
Duração |
Parede |
| |
| 1/2" (12.7) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 3/4" (19.1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| " (25.4) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 1 a 2" (38,1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2 " (50.8) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2-1/2" (63,5) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 3" (76.2) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 4" (101.6) |
0.083" (2.11) |
+/- 0,015" (0,38) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 6" (152.4) |
0.083" (2.11) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 6" (152.4) |
0.109" (2.77) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 8" (203.2) |
0.109" (2.77) |
+0.061" (1.55)/-0.031" (0.79) |
+1" (25.4) - 0 |
+/-10,0% |
Além do acabamento polido especificado pela norma ASTM A270, alguns fabricantes oferecem eletrolixação como tratamento de superfície adicional para tubos sanitários.O eletrolixo é um processo eletroquímico que suaviza e agiliza a superfície do metal a um nível microscópico, aumentando ainda mais a resistência à corrosão e a limpeza do tubo.Este passo extra pode ser particularmente benéfico em aplicações em que um acabamento de superfície excepcional é essencial para manter os mais elevados níveis de higiene.
Aplicação
1Indústria de alimentos e bebidas: É usada na produção de produtos lácteos, alimentos e bebidas, onde a higiene e a limpeza são de extrema importância.
2Indústria farmacêutica: O tubo sanitário é utilizado na fabricação de produtos farmacêuticos para garantir a pureza e a esterilidade do ambiente de produção.
3Indústria biotecnológica: Em aplicações biotecnológicas em que a manutenção de condições assépticas é crucial, como na produção de biofarmacêuticos e outros produtos biológicos.
4Tratamento e distribuição da água: O tubo é utilizado em sistemas de tubulação sanitária para o transporte de água potável, onde a manutenção de condições sanitárias é essencial para evitar a contaminação.
5Aplicações comerciais e industriais: Também é utilizado em vários ambientes comerciais e industriais onde são necessárias condições limpas e higiênicas, como em salas limpas, laboratórios,e certos processos de fabrico.
