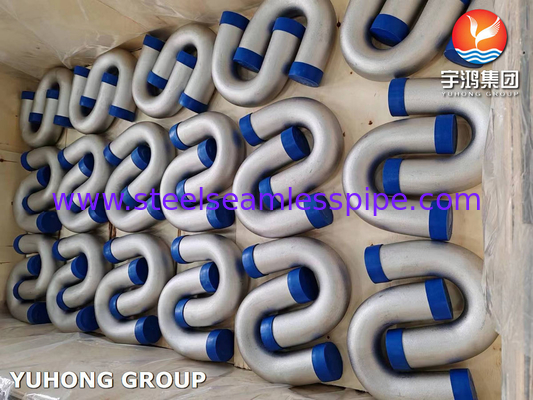

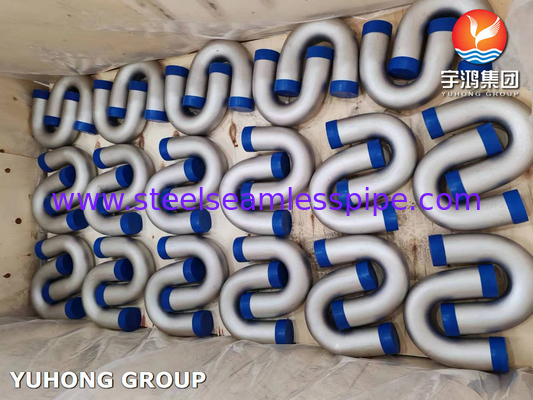

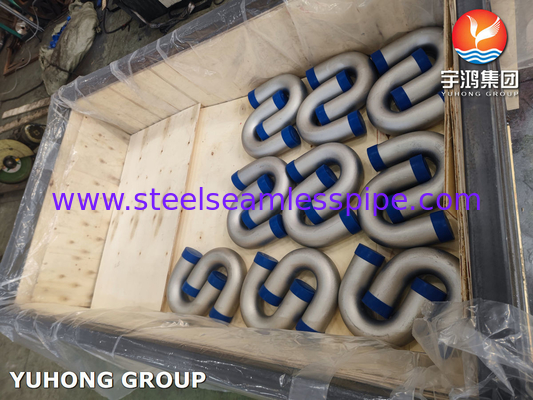

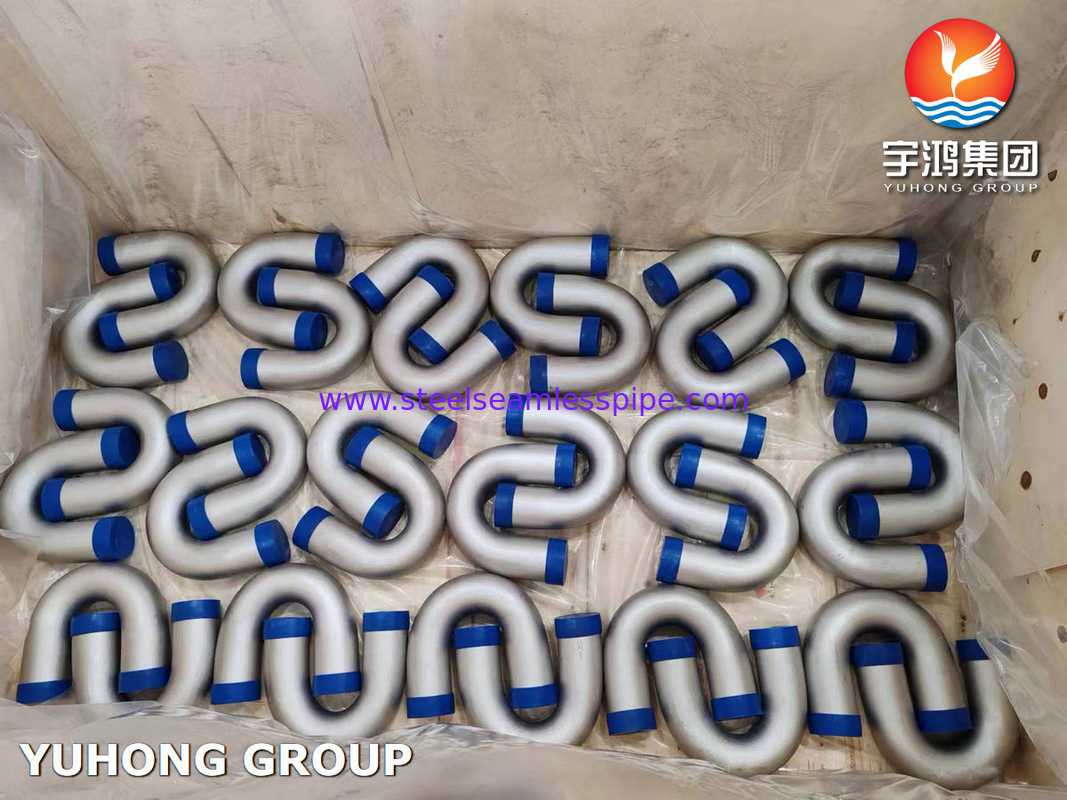

ASME SA213 TP316L, 1.4404 Tubos de trocador de calor de aço inoxidável para aquecedores a combustão
ASMEA Sociedade Americana de Engenheiros Mecânicos desenvolve normas e códigos para uma ampla gama de práticas de engenharia, incluindo o Código ASME de Caldeiras e Vasos de Pressão (BPVC),que contém as especificações dos materiais, fabricação e inspecção de caldeiras e recipientes sob pressão.
SA213: Esta é uma secção específica do Código ASME de Caldeiras e Vasos a Pressão que trata de caldeiras, superaquecedores e tubos de trocador de calor de aço ferrítico e austenítico sem costura.A SA213 especifica os requisitos para estes tubos em termos de composição do material., dimensões, propriedades mecânicas e métodos de ensaio.
TP316L: Esta é a designação do material para o aço utilizado nos tubos. "TP" significa "tubo, pressão", indicando que o material é destinado a ser utilizado em aplicações de recipientes sob pressão.O "316L" é uma classe de aço inoxidávelNeste caso, indica que o aço contém aproximadamente 16-18% de cromo, 10-14% de níquel, 2-3% de molibdênio e um máximo de 0,03% de carbono,com o "L" indicando que se trata de uma variante de baixo carbono.
Características:
1Resistência à corrosão: O aço inoxidável TP316L oferece uma excelente resistência à corrosão, em especial em ambientes ácidos e corrosivos.como no processamento químico e no ambiente marinho.
2. Resistência a altas temperaturas: O TP316L apresenta boa resistência a temperaturas elevadas, tornando-o adequado para aplicações de alta temperatura como caldeiras, superqueimadores e trocadores de calor.
3. Baixo teor de carbono: O "L" no TP316L significa baixo teor de carbono, o que proporciona uma melhor resistência à sensibilização e à corrosão intergranular.Isso torna o TP316L mais solúvel e menos suscetível à precipitação de carburo nas zonas afetadas pelo calor durante a solda.
4Excelente soldabilidade: O baixo teor de carbono do TP316L aumenta a sua soldabilidade, permitindo a solda sem aquecimento posterior em muitos casos.
5Resistência a arrastar-se e a rupturas por tensão.: O TP316L apresenta uma boa resistência ao arrastamento e à ruptura por tensão a altas temperaturas, garantindo um desempenho a longo prazo em condições de tensão térmica.
6. Boa formabilidade e fabricabilidade: O aço inoxidável TP316L é facilmente formado e fabricado em várias formas, tornando-o versátil para diferentes processos e aplicações de fabricação.
7.Propriedades higiénicas: O TP316L é comumente usado em indústrias como alimentos e bebidas, produtos farmacêuticos e aplicações sanitárias devido às suas propriedades higiênicas e resistência à corrosão nos processos de esterilização.
8Aplicações de alta pureza: O TP316L é frequentemente preferido para aplicações que exigem altos níveis de pureza, como na indústria de semicondutores, devido ao seu risco minimizado de contaminação.
Graus equivalentes:
| Grau |
S.U.N. |
AFNOR |
W.N. |
JIS |
GOST |
O que fazer? |
UNI |
AISI |
| SS316L |
S31603 |
2 CND 17-12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
X2CrNiMo17-12-2 |
CrNiMo 1712 |
AISI 316L |
Composição química:
| Grau |
TP316 |
TP 316L |
| S.U.N. |
S31600 |
S31603 |
| Carbono (C) Max. |
0.08 |
0.035 |
| Manganês (Mn) Max. |
2.00 |
2.00 |
| Fósforo (P) Max. |
0.045 |
0.045 |
| Enxofre (S) Max. |
0.030 |
0.030 |
| Silício (Si) Max. |
1.00 |
1.00 |
| Cromo (Cr) |
16.0 ¢ 18.0 |
16.0 ¢ 18.0 |
| Níquel (Ni) |
10.0 ¢ 14.0 |
10.0 ¢ 14.0 |
| Molibdênio (Mo) |
2.0 ¢ 3.0 |
2.0 ¢ 3.0 |
| Ferro (Fe) |
Restante |
Restante |
Propriedades mecânicas:
| Notas |
S.U.N. |
Resistência à tração |
Força de rendimento |
Elevamento em 2 polegadas (min.) |
Max, a dureza Rockwell. |
| Ksi |
MPa |
Ksi |
MPa |
% |
HRB |
| TP316 |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
Aplicações:
Intercambiadores de calor: ASME SA213 TP316L Tubos de curvatura U são amplamente utilizados em sistemas de trocadores de calor, onde facilitam a transferência de calor entre fluidos, mantendo altos níveis de resistência à corrosão.Eles são favorecidos por sua durabilidade e capacidade de resistir a condições de funcionamento adversas.
Caldeiras: Nas aplicações de caldeiras, os tubos de flexão TP316L U desempenham um papel vital na manutenção de uma transferência de calor eficiente, garantindo um desempenho óptimo do sistema de caldeiras.As propriedades resistentes à corrosão do aço inoxidável TP316L tornam-no uma escolha ideal para aplicações críticas.
Geração de energia: Os tubos de curvatura em U fabricados em aço inoxidável TP316L são componentes essenciais nas centrais de produção de energia.São utilizadas em vários trocadores de calor e sistemas de geração de vapor onde estão presentes ambientes de alta temperatura e corrosivos.
Indústrias químicas e petroquímicas: TP316L Tubos de flexão U encontram aplicações em plantas de processamento químico e refinarias onde a resistência à corrosão de produtos químicos agressivos é essencial.e outros equipamentos de processo.
Indústria do petróleo e do gás: No sector do petróleo e do gás, os tubos de curvatura TP316L U são utilizados em trocadores de calor e sistemas de tubulação onde entram em contacto com fluidos corrosivos e altas temperaturas.A sua fiabilidade e resistência à corrosão tornam-nas adequadas para ambientes tão exigentes.
Indústria alimentar e farmacêutica: TP316L Tubos de curvatura em U de aço inoxidável também são utilizados em indústrias onde a higiene e a resistência à corrosão são críticas, como a transformação de alimentos e a fabricação farmacêutica.São favorecidos pela sua limpeza e resistência à contaminação.
