| Lugar de origem: | China |
| Marca: | YUHONG |
| Certificação: | ISO9001-2008, API 5L, API 5CT |
| Número do modelo: | GOST9941-81 |
| Quantidade de ordem mínima: | 500 kg |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | CAIXA DA MADEIRA COMPENSADA, PACOTE, SACO TECIDO |
| Tempo de entrega: | Depende da quantidade |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100 toneladas por mês |
| Especificações: | BS6323 PARTE 5 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | Grau: | 12X18H12T |
|---|---|---|---|
| Doença de overdose.: | 3/4" (19.05), 1"(25.4), 1-1/4" ((31.75), 1-1/2" ((38.1), 2" (50.8), 2-1/2" ((63.5), 3" (76.2) | Tipo: | 1KM, GKM, NKM, NZF |
| Calendário: | BWG10, 12, 14, 16, 18, 20, 22, 25 | Materiais: | Aço carbono |
| Realçar: | Performance no tubo da caldeira,Tubos de caldeira de aço de baixo carbono,Tubo de caldeira ERW1 |
||

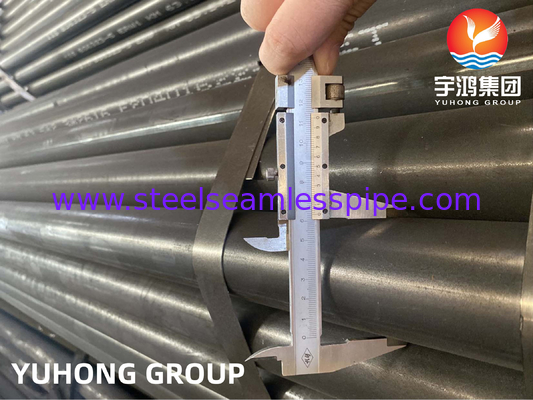

BS 6323-5 ERW1 KM Tubos de caldeira
A BS 6323-5 ERW1 KM Boiler Tube é uma especificação britânica para tubos de aço carbono soldados por resistência elétrica (ERW) utilizados em aplicações de caldeiras.O grau ERW1 indica que o tubo é fabricado com um material de aço de baixo carbonoEsta especificação define os requisitos para as dimensões, as propriedades mecânicas e a capacidade de aquecimento.,e ensaios do tubo da caldeira para garantir o seu desempenho seguro e fiável em aplicações de caldeiras industriais.
Grau de aço e composição química:
| Desenho Nação |
Composições químicas (análise de frasco) | Propriedades mecânicas | |||||||||||||
| C | Sim | - Não | P | S | KM (como soldado) | GMK e GZF (analisados) | MNC e NZF (normalizaram) | ||||||||
| - O máximo. | - O máximo. | - O máximo. | - O máximo. | - O máximo. | Re Min. |
Rm Min. |
A Min |
A Min. |
Re Min. |
Rm Min. |
A Min. |
Re Min. |
Rm Min. |
A Min. |
|
| D/a≤ 20 |
D/a> 20 |
||||||||||||||
| % | % | % | % | % | N/m m2 |
N/m m2 |
% | % | N/m m2 |
N/m m2 |
% | N/m m2 |
N/m m2 |
% | |
| ERW 1 | 0.13 | - O quê? | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | - O quê? | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | - O quê? | - O quê? | 340 | 490 | 20 |
| Diâmetro | Tolerância | |||
| 1 | 2 | 3 | ||
| Acabou. | Até e incluindo | Condição KM D/a | GKM, GZF,NKM, NZF condição 20 |
|
| ≤ 40 GKM,GZF, | ||||
| MNC, condição NZF≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ± 0.12 | ± 0.18 | ± 0.24 | |
| 20 | 30 | ± 0.15 | ± 0.22 | ± 0.30 |
| 30 | 50 | ± 0.20 | ± 0.30 | ± 0.40 |
| 50 | 70 | ± 0.25 | ± 0.37 | ± 0.50 |
| 70 | 90 | ± 0.30 | ± 0.45 | ± 0.60 |
| 90 | 110 | ± 0.35 | ± 0.52 | ± 0.70 |
| 110 | 130 | ± 0.45 | ± 0.68 | ± 0.90 |
| 130 | 150 | ± 0.55 | ± 0.82 | ± 110 |
| 150 | 170 | ± 0.65 | ± 0.97 | ± 130 |
| 170 | ± 0,75% do exterior | ± 1% do diâmetro exterior | ± 1,5% do diâmetro exterior | |
| Diâmetro |
||||
| Tamanhos dos tubos para trocadores de calor e condensadores e caldeiras | |||||||||||
| Diâmetro exterior | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Espessura da parede mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | polegada | Peso em kg/m | |||||||||
| 6.35 | Quatro por cento | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | Dois e meio | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 e meio | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | Quatro e meio | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Forma do tubo:Direito & U-bend & Finished & Enrolado | |||||||||||
| Tubos de aço inoxidável:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
|
Tubos de aço de carbono e liga:A/SA178, A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214, SA423 |
|||||||||||
Aplicação
Empresas de perfuração de petróleo offshore
Geração de energia
Petroquímicos
Processamento de gás
Produtos químicos especiais
Produtos farmacêuticos
Equipamento farmacêutico
Equipamento químico
Equipamento de água do mar
Intercambiadores de calor
Condensadores
Indústria da celulose e do papel
