Lugar de origem: | China |
Marca: | YUHONG |
Certificação: | ISO9001-2008, API 5L, API 5CT, PED, AD-2000, EN10204-3.1B |
Número do modelo: | Tubo sem costura de aço ligado ASTM A213 T5 |
Quantidade de ordem mínima: | 5tons |
---|---|
Detalhes da embalagem: | Caixa de madeira/Caixa de ferro/Bandeira com tampa de plástico |
Tempo de entrega: | 7 dias |
Termos de pagamento: | L/C, T/T |
Nome do produto: | Tubo do trocador de calor | Padrão: | A norma ASTM A213, a norma ASME SA213 |
---|---|---|---|
Grau de material: | T5, T9, T11, T12, T23, T22, T91, T92 | OD: | 1/4 "a 4 1/2" |
Wt: | BWG10 para BWG25 | Comprimento: | Comprimento único aleatório, duplo aleatório e corte |
Fim: | Final simples, ponta chanfrada | Ndt: | E, UT, GH |
Aplicativo: | Caldeira, trocador de calor, etc. | ||
Destacar: | Tubos de aço ligado ASTM A213 T5,Tubo sem emenda do permutador de calor,Tubo do permutador de calor Grau T5 |

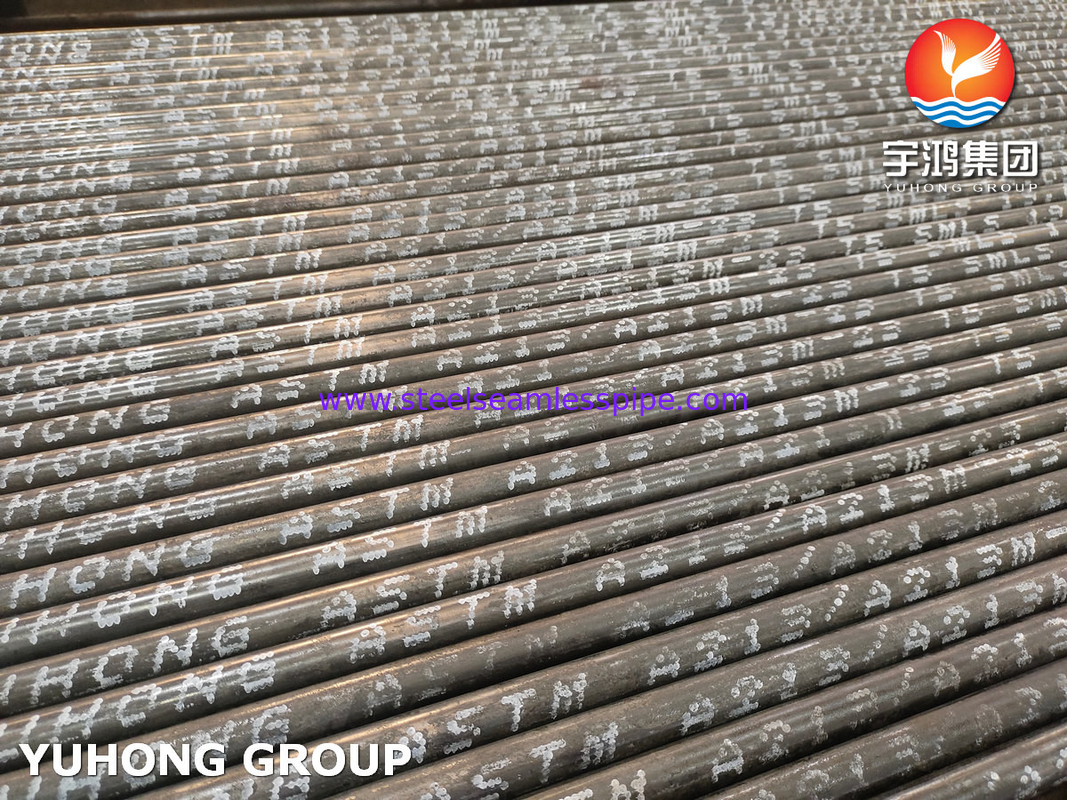

Tubo sem costura de aço liga ASTM A213 Alloy T5 para aplicação em caldeiras e trocadores de calor
ASTM A213 liga T5 possui vários elementos como silício, molibdênio, níquel, cromo, manganês, vanádio. Este elemento de liga ajuda a aumentar a resistência ao desgaste, tenacidade e resistência. A tubulação A213 T5 atende a indústrias como petroquímica, geração de energia, usinas de açúcar, celulose e papel, geração de vapor com recuperação de calor, etc. As propriedades do material sa213 T5 de resistência a quente o tornam adequado para uso em plantas de suporte de pressão com temperatura de operação de até 1000°C.
Tamanhos de tubos para trocadores de calor, condensadores e caldeiras | |||||||||
Diâmetro externo | BWG | ||||||||
25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
Espessura da parede mm | |||||||||
0,508 | 0,71 | 0,89 | 1,24 | 1,65 | 2,11 | 2,77 | 3,40 | ||
mm | polegada | Peso kg/m | |||||||
6,35 | 1/4 | 0,081 | 0,109 | 0,133 | 0,174 | 0,212 | |||
9,53 | 3/8 | 0,126 | 0,157 | 0,193 | 0,257 | 0,356 | 0,429 | ||
12,7 | 1/2 | 0,214 | 0,263 | 0,356 | 0,457 | 0,612 | 0,754 | ||
15,88 | 5/8 | 0,271 | 0,334 | 0,455 | 0,588 | 0,796 | 0,995 | ||
19,05 | 3/4 | 0,327 | 0,405 | 0,553 | 0,729 | 0,895 | 1,236 | ||
25,4 | 1 | 0,44 | 0,546 | 0,75 | 0,981 | 1,234 | 1,574 | 2,05 | |
31,75 | 1 1/4 | 0,554 | 0,688 | 0,947 | 1,244 | 1,574 | 2,014 | 2,641 | |
38,1 | 1 1/2 | 0,667 | 0,832 | 1,144 | 1,514 | 1,904 | 2,454 | 3,233 | |
44,5 | 1 3/4 | 1,342 | 1,774 | 2,244 | 2,894 | 3,5 | |||
50,8 | 2 | 1,549 | 2,034 | 2,574 | 3,334 | 4,03 | |||
63,5 | 2 1/2 | 1,949 | 2,554 | 3,244 | 4,214 | 5,13 | |||
76,2 | 3 | 2,345 | 3,084 | 3,914 | 5,094 | 6,19 | |||
88,9 | 3 1/2 | 2,729 | 3,609 | 4,584 | 5,974 | 7,27 | |||
101,6 | 4 | 4,134 | 5,254 | 6,854 | 8,35 | ||||
114,3 | 4 1/2 | 4,654 | 5,924 | 7,734 | 9,43 |
Tubo sem costura de aço liga ASTM A213/ASME SA213 T5 Composição química (%)
Grau | Composição química (%) | ||||||
C | Mn | P | S | Si | Cr | Mo | |
A213 T5 | ≤0,15 | 0,30-0,60 | ≤0,025 | ≤0,025 | ≤0,50 | 4,00-6,00 | 0,45-0,65 |
Tubo sem costura de aço liga ASTM A213/ASME SA213 T5 Propriedades mecânicas e físicas
Grau | Propriedade mecânica | |||
Resistência à tração (MPa) | Resistência ao escoamento (MPa) | Alongamento (%) | Dureza (HB) | |
A213 T5 | ≥415 | ≥205 | 30 | ≤163 |
Nota: Os requisitos de propriedade mecânica não se aplicam a tubos com diâmetro interno inferior a 1⁄8 pol. [3,2 mm] ou espessura inferior a 0,015 pol. [0,4 mm].
Tubo sem costura de aço liga ASTM A213/ASME SA213 T5 Tolerância de tamanho
Diâmetro externo | Tolerância OD | Tolerância WT | Tolerância de ovalidade | Tolerância de comprimento de corte |
OD≤ 12,7 mm | ± 0,13 mm | ± 15 % | – | + 3,18 mm, – 0 mm |
12,7 mm < OD ≤ 38,1 mm | ± 0,13 mm | ± 10 % | máx., 1,65 mm | + 3,18 mm, – 0 mm |
38,1 mm < OD ≤ 88,9 mm | ± 0,25 mm | ± 10 % | máx., 2,41 mm | + 4,76 mm, – 0 mm |
Nome comercial |
Grau |
UNS # |
Tubos de aquecimento |
1 1/4 Cromo |
T11 |
K11597 |
A213 / SA213 |
2 1/4 Cromo |
T22 |
K21590 |
A213 / SA213 |
5 Cromo |
T5 |
K41545 |
A213 / SA213 |
9 Cromo |
T9 |
K90941 |
A213 / SA213 |
T91 |
T91 |
K90901 |
A213 / SA213 |
T92 |
T92 |
K92460 |
A213 / SA213 |
Aplicações
Geração de energia
Indústria petroquímica
Óleo e gás
Automotivo
Aeroespacial
Trocadores de calor
Caldeiras
