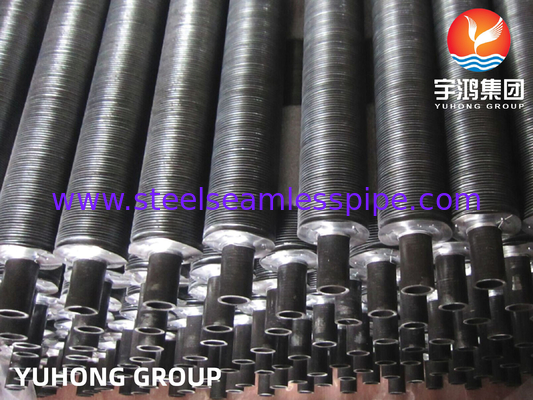

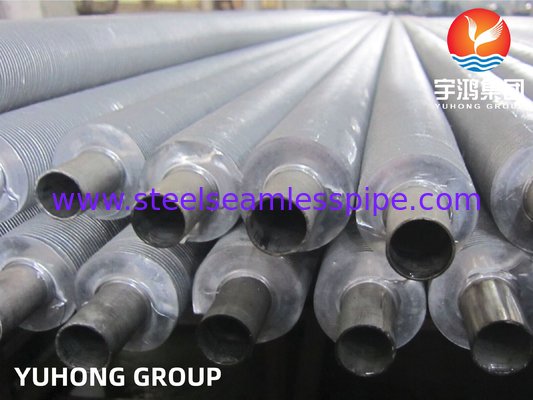

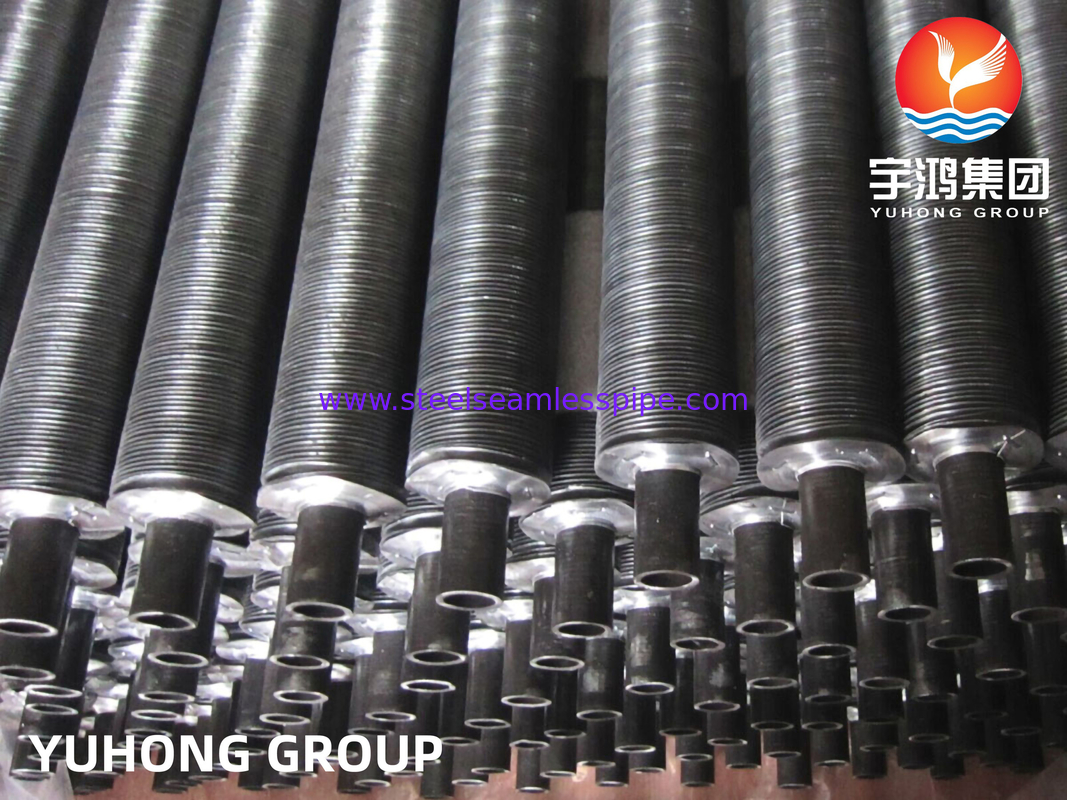

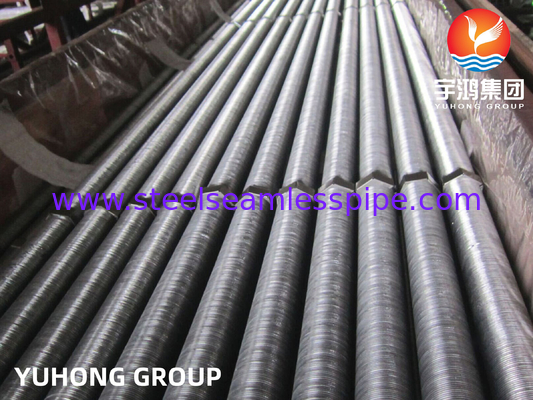

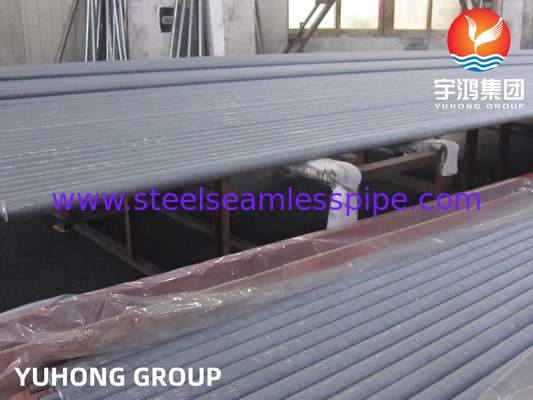

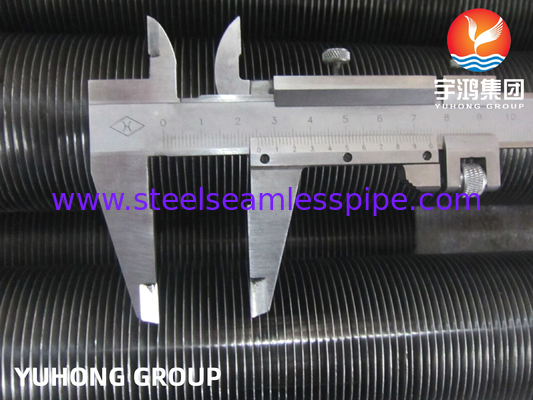

Tubos de barbatanas de tipo ASTM padrão tipo L para caldeiras de trocadores de calor

Tubo com nadadeira do tipo KL para trocador de calor

Antes de enrolar as barbatanas, enrolar padrões no tubo base, ou adicionar uma lâmina ao enrolador, enrolar no tubo base,e use a lâmina traseira Um tubo de barbatanas feito por enrolamento, gritando e enrolar ao mesmo tempo.

O tubo com nadadeira do tipo KL baseia-se no máximo de contacto de superfície entre as barbatanas e o tubo, que é assegurado pela tensão das faixas de barbatanas que se formam helicoidalmente em torno do tubo pré-enrolado,proporcionando melhor ligação e transferência de calorA temperatura de trabalho máxima do tubo de finalidade tipo KL pode atingir 250°C e a pressão de trabalho máxima pode atingir 3,2 MPa.

LL Tipo de tubo com nadadeira para trocador de calor

O tubo com barbatanas do tipo LL é um tubo com barbatanas no qual os pés das barbatanas são pré-formados numa forma LL (barbatanas LL sobrepostas) e uma tira de barbatanas de alumínio ou barbatanas de cobre é aplicada ao tubo de base sob tensão.No entanto, os pés são pré-formados de modo que um pé se sobrepõe ao outro, aumentando a protecção do tubo de base e a área de contacto térmico do tubo de barbatanas.pré-aquecedores de ar., a temperatura máxima de funcionamento pode atingir 180 °C.

O design da barbatana em forma de "LL" apresenta barbatanas interligadas que são torcidas para evitar o movimento e a separação.As barbatanas planas lisas com barbatanas em forma de "LL" perpendiculares à superfície do tubo de aço sem costura fornecem uma resistência muito baixa ao fluxo de ar/gás e garantem que a impureza seja reduzida ao mínimoA parte inferior da barbatana está em contato com o tubo de base e fornece uma camada completa sobre o comprimento da barbatana.Este tubo com nadadeira de tipo LL é frequentemente usado como substituto para nadadeiras extrudidas mais caras em ambientes corrosivos.

Vantagens

Transferir calor de um fluido quente para um fluido mais frio através de uma parede de tubo é a razão pela qual muitos de nós usamos tubos com barbatanas.

Mas você pode perguntar, qual é a principal vantagem de usar um tubo de barbatanas? por que você não pode usar um tubo normal para fazer essa transferência?

Não sendo utilizado um tubo com barbatanas, a superfície exterior não é significativamente maior do que a superfície interna.o fluido com o menor coeficiente de transferência de calor determinará a taxa de transferência de calor global. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.

Os tubos com barbatanas aumentam fora da superfície, aumentando a taxa de transferência de calor.Isto diminui o número total de tubos necessários para uma determinada aplicação, o que também reduz o tamanho global do equipamento e pode, a longo prazo, diminuir o custo do projeto.Em muitos casos de aplicação, um tubo com nadadeira substitui seis ou mais tubos nus a menos de 1/3 do custo e 1/4 do volume.

Para aplicações que envolvem a transferência de calor de um fluido quente para um fluido mais frio através de uma parede de tubo, tubos de barbatanas são usados.onde um dos fluidos é ar ou outro gás, o coeficiente de transferência de calor do lado do ar será muito menor, por isso uma área de transferência de calor adicional ou um trocador de tubo de barbatana é muito útil.O fluxo de padrão geral de um trocador de tubos com barbatanas é muitas vezes de fluxo cruzado, no entanto, também pode ser fluxo paralelo ou contrafluxo.

As barbatanas são utilizadas para aumentar a superfície efetiva dos tubos dos trocadores de calor.Os tubos com nadadeiras são utilizados quando o coeficiente de transferência de calor no exterior dos tubos é sensivelmente inferior ao do interiorEm outras palavras, calor transferido de líquido para gás, vapor para gás, como o trocador de calor de vapor para ar e o trocador de calor de fluido térmico para ar.

A taxa a que tal transferência de calor pode ocorrer depende de três fatores: a diferença de temperatura entre os dois fluidos;[2] o coeficiente de transferência de calor entre cada fluido e a parede do tubo; e [3] a superfície à qual cada fluido é exposto.
